【组态】如何设置EasyConfig组态信息? 2017-03-23 【组态】如何设置EasyConfig组态信息? 463

EasyConfig是上海辰竹仪表有限公司出品的组态软件,可应用于部分温度类产品,详情请询辰竹客服。

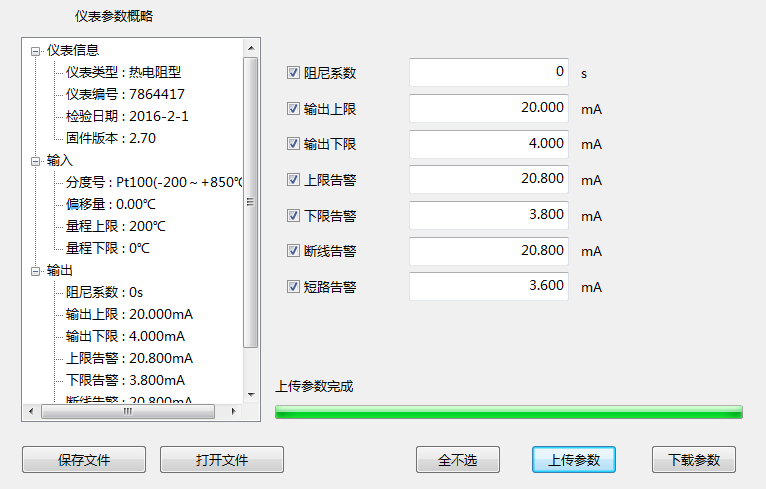

进入组态界面,点击“上传参数”按钮,自动上传仪表参数。(如图1)

【组态】如何设置EasyConfig组态信息?

图1.上传仪表信息

设置仪表信息

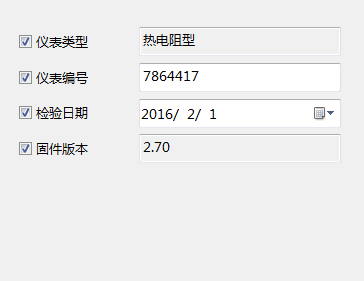

点击左侧框内“仪表信息”节点,即可设置仪表编号及检验日期。(如图2)

【组态】如何设置EasyConfig组态信息?

图2.设置仪表信息

设置输入参数

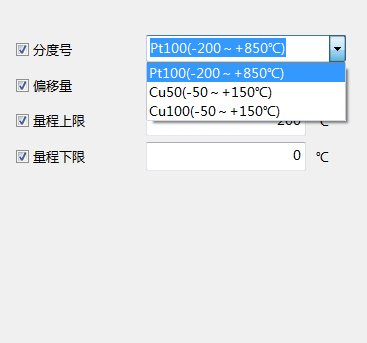

点击左侧框内“输入”节点,即可设置分度号、温度偏移量、量程范围。(如图3)

【组态】如何设置EasyConfig组态信息?

图3.设置输入参数

设置输出参数

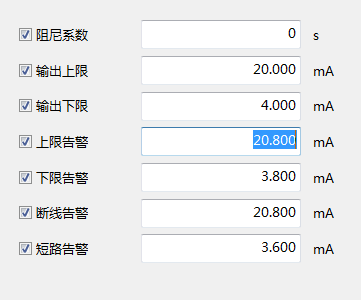

点击左侧框内“输出”节点,即可设置阻尼系数、输出上下限、断线电流及短路电流等。(如图4)

【组态】如何设置EasyConfig组态信息?

图4.设置输出参数

在核对组态参数无误后,点击“下载参数”按钮,完成组态参数下载。(如图5)

【组态】如何设置EasyConfig组态信息?

图5.下载组态信息

注意:下载参数之前,请确保仪表各项参数均为选中状态。即:全不选、全部选中按钮状态为“全不选”。

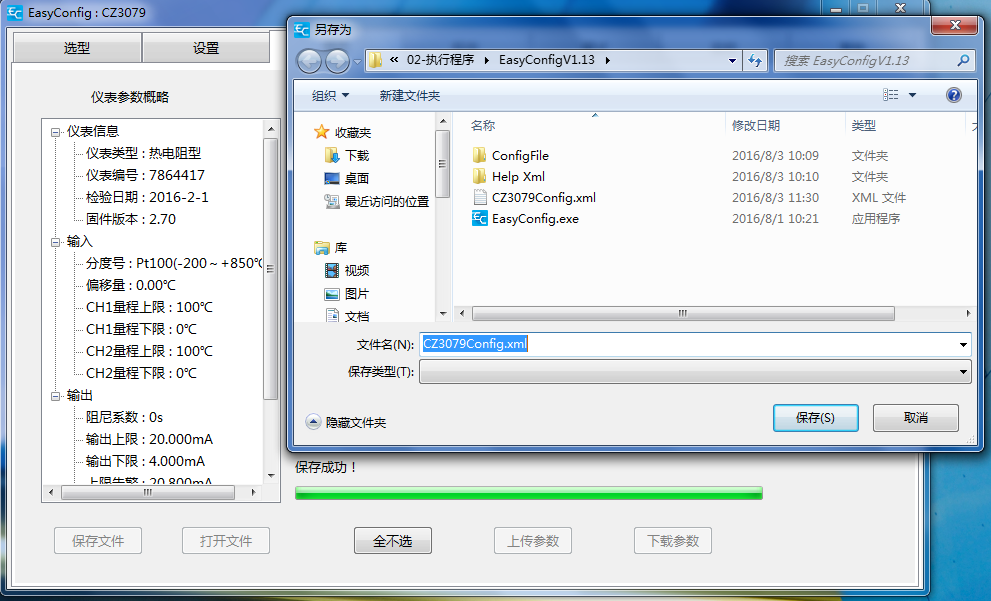

如果需要保存当前组态参数以便下次直接使用,组态完成后,点击“保存文件”按钮,将当前组态信息保存为后缀名为“.xml”的文件。下次组态时,点击“打开文件” 按钮,可直接导入保存好的组态参数,无需再手动输入。(如图6)

【组态】如何设置EasyConfig组态信息?

图6.保存组态信息

注意:所导入的组态信息文件必须与当前仪表类型对应。
