三种常见电涌的分类及其危害
电涌危害
三种常见电涌的分类及其危害 2017-07-12 三种常见电涌的分类及其危害 1931

辰竹提示:

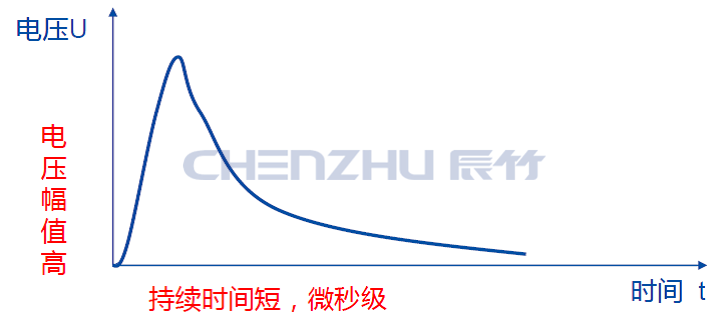

电涌(Surge),又称浪涌,突波,是指瞬间超出稳定值的峰值过电压/电流,包括浪涌电压和浪涌电流,其持续时间很短,通常为μs级。

三种常见电涌的分类及其危害



三种常见的电涌


雷电电涌:在雷电放电时,以雷击为中心2km范围内,都会产生电涌;50%的雷电流在30kA左右,1%的雷电流高达200kA;

开关电涌:电路的闭合、断开的转换操作,点感性、电容性的开关操作等情况都会造成电涌,一个15kW的小型感应式电动机也会产生3~5kV的电涌;

静电放电:在高电位的带电体若与零电位或低电位物体接触形成不大的间隙时,就会发生静电放电,人体静电一般可达2kV,有时高达7kV。



雷电流通过交直流电源线、信号线等直接传入;电阻耦合(地反击)、电感耦合(电磁感应)、电容耦合(静电感应)、辐射耦合(电磁场辐射)等方式耦合进入,从而影响甚至中断配电系统、计算机信息系统等。



由各种原因造成的电涌,在瞬间产生巨大的破坏作用,毁坏建筑物和设备,使配电系统、计算机信息系统中断,引起森林火灾和石化、燃气、仓储等场所燃烧甚至爆炸,危害人民生命财产安全。



此时,可以在需被保护设备前安装合适的SPD(电涌保护器),当电涌从线路进入时,SPD瞬间将电涌接入大地从而保护设备安全。



====================延展知识=======================


随着现代化技术的发展,信息化系统集成度越来越高。设备敏感度高,极易受到电涌脉冲的危害。SPD(电涌保护器)作为专业的防电涌产品,应用越来越广。


继2011年底中石化实施的GB50650装置防雷设计规范后,2013年3月1日开始实施的中石化行业标准SH/T 3164-2012《石油化工仪表系统防雷设计规范》对仪表系统的防雷设计进行规范,填补了空白。


注:

中石化行业标准SH3164-2012《石油化工仪表系统防雷设计规范》,系根据中国石化工程建设公司的建议,经中国石油化工集团公司工程建设部、中国石油化工集团公司自控设计技术中心站立项,由中国石化工程建设公司组织并主编,旨在编制一篇明确、实际、可遵循、实用的工程设计规范。


====================您身边的防雷助手=======================


上海辰竹仪表有限公司是一家有SIL、CQC、防雷、防爆等认证的企业,拥有全套的浪涌保护产品,可为主电源、过程控制、网络与通讯、现场设备提供等级防电涌冲击保护,提高系统及设备的可靠性和可用性。
