识货先识标准丨机械安全标准与安全继电器
辰竹_安全继电器_机械安全_标准
识货先识标准丨机械安全标准与安全继电器 2017-08-07 识货先识标准丨机械安全标准与安全继电器 1340

辰竹原创文章,转载请注明出处或与辰竹品牌市场部联系。


小编按:

在《中国制造2025》战略中,作为智能制造不可或缺的一部分,机械安全标准已写入智能制造标准体系中。机械安全标准是基础领域标准,在保障人员安全与健康、促进产业转型升级、提升国际竞争力等方面将发挥越来越重要的作用。



机械安全认证标准



机械安全及其标准

 机械安全是指在风险已经充分减少的机器的寿命周期内,机器执行其预定功能的能力。简单来言就是机械在正常/非正常的运行条件下,能够足够的安全。



在机械安全标准这方面,中国参考欧洲标准体系。



ISO 13849-1:机械安全--控制系统有关安全部件 1部分:设计通则

EN 954-1:机械安全--与安全有关的控制系统部件 l部分:设计原则



EN 954-1由欧洲标准化组织机械安全技术委员会(CEN/TC114)制定,曾被广泛应用于欧盟认证中,作为产品进入欧洲市场的重要认证标准,后逐渐衍变成ISO 13849-1。



ISO 13849-1是在控制系统的设计和评价中给出对所涉及的控制系统的指南,其充分考虑了系统的可靠性和实用性,对风险的评估更加准确。根据欧盟法令,IEC 62061EN ISO 13849-1为机械指令的协调标准,这两项标准有着相等的法律地位。

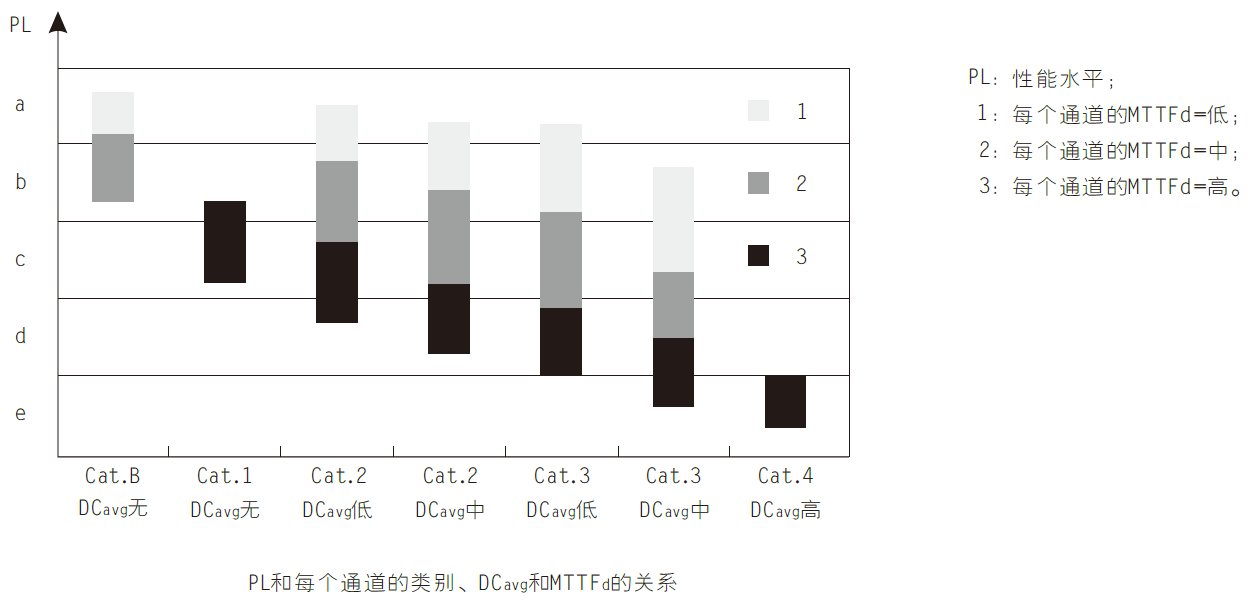

ISO 13849参考了原EN 954-1 B1234的类别,综合考虑了元器件的平均危险失效时间(MTTFd)、诊断覆盖率(DC)、共因失效(CCF)等可靠性指标,并定义了评估安全控制系统性能的新指标--PL(性能等级)。5种性能等级(a~e)用每小时危险失效概率的规定范围来表示,可以与SIL划分相对应。

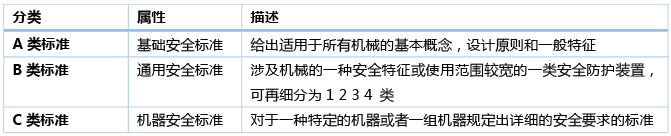

按照机械安全标准的结构,可以分为三类


识货先识标准丨机械安全标准与安全继电器


识货先识标准丨机械安全标准与安全继电器


简单来说:

   B1类:特定的安全特征(如安全距离,表面温度,噪声)标准。

   B2类:安全装置(如双手操纵装置,联锁装置,压敏装置,防护装置)标准。

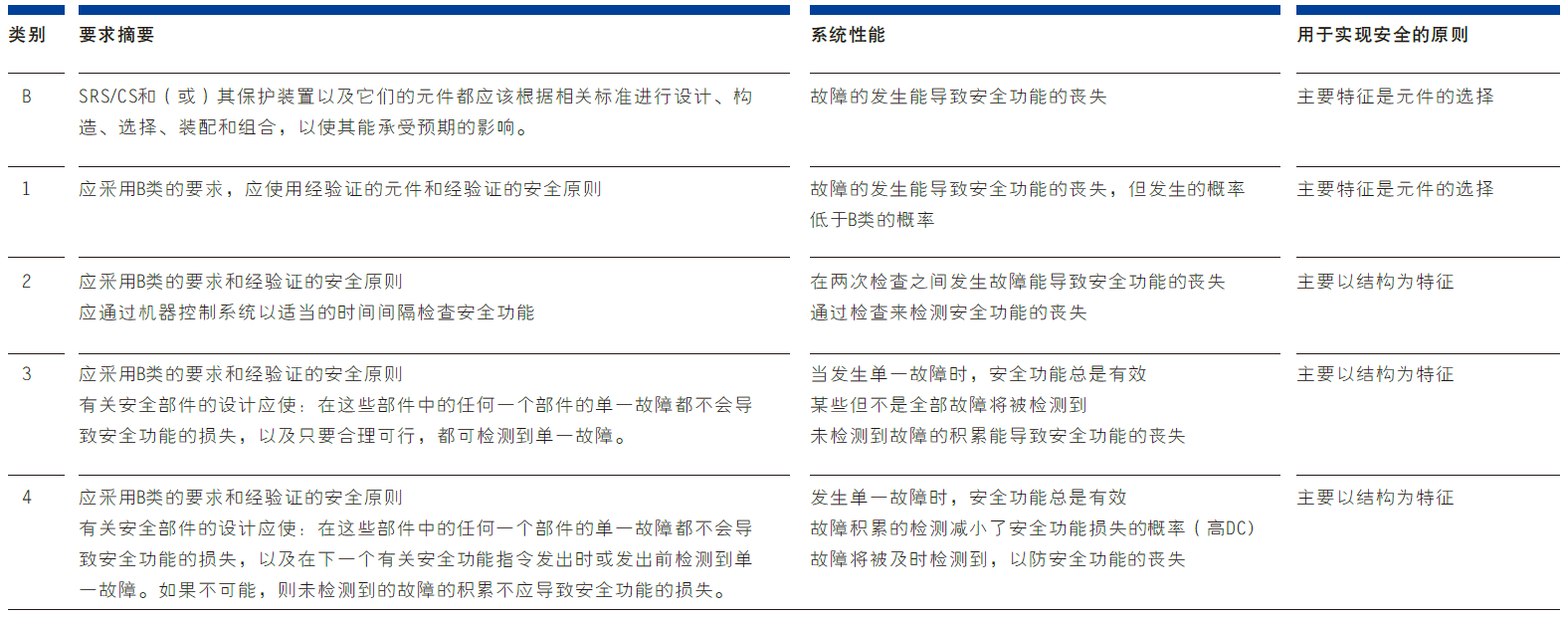

部分标准见下表:

识货先识标准丨机械安全标准与安全继电器



识货先识标准丨机械安全标准与安全继电器


安全继电器



 机械安全,首先要选用符合机械安全标准的机械/产品。

 而任何机械都存在一定的风险,为生产过程的安全,减少对劳动者的伤害。在现代生产中构建安全的系统进行保障就显得尤为重要。

      一个安全的系统由安全的输入、安全的控制和安全的输出三个部分组成。这些安全输入和安全输出的信号,必须经由一个可靠的系统进行控制,如安全继电器。

识货先识标准丨机械安全标准与安全继电器

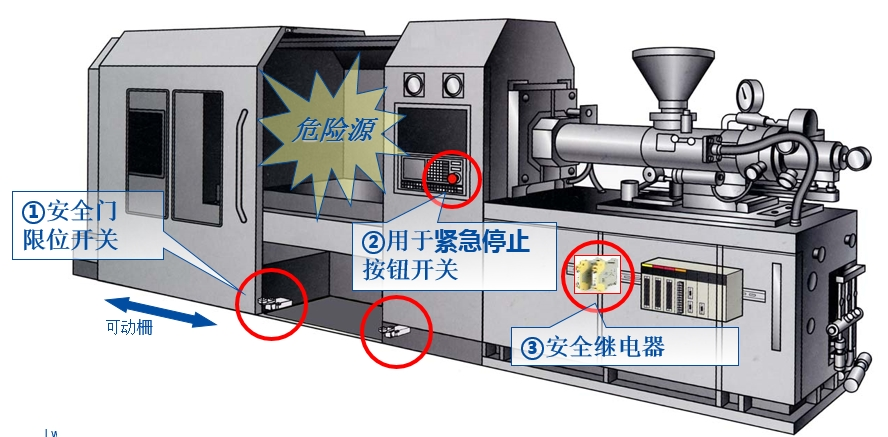

图 安全继电器在注塑机械上的应用


 安全继电器一般是由两个或多个继电器和电子电路组合而成,从而能互补彼此的异常缺陷,即便在任何一个元器件发生故障的情况下,它都能诊断到该故障,从而进入安全状态并且不会影响它对机器发出的停机指令,生产的安全。从结构上来说,安全继电器一般采用双通道结构,通道间能够互相诊断,并且用强制导向继电器来实现对输出触点熔结故障的诊断



安全继电器主要适用以下场合:

1 适用电磁门锁开关的应用,确保作业区的安全

2 适用钥匙配合安全门开关,作为检测门开闭之用

3  适用安全门限开关,检测门的位置,开或者关的应用

4  适用安全光幕,防止工作人员进入危险工作范围

5  适用安全垫开关,确认工作人员可以安全进入危险工作区域

6  适用紧急停止按钮,紧急情况下,停止机器运转



如何选择安全继电器

1

 首先,应根据应用场合(如紧急停止、安全门、安全光幕、双手按钮)、功能(单通道、双通道、手动复位、自动复位)来选择支持该应用、功能的安全继电器。安全继电器不同的应用,不同的功能、安全继电器的型号会有所不同。



 其次,安全继电器最为核心的元件为强制导向继电器,强制导向继电器的性能好坏直接影响安全继电器的性能、质量等。一般而言,安全继电器厂商本身不会生产强制导向继电器,所以选择一个厂家的安全继电器还需要了解该型号内部强制导向继电器的生产商、性能等情况。


      最后,最为重要的一点,安全继电器为安全回路中重要元件,欧美国家对安全继电器的认证要求十分严格,为强制认证。国内目前没有这方面的规定,这也是市面上安全继电器产品质量参差不齐的原因之一。所以选择一款安全继电器必须考虑该安全继电器认证的安全等级、认证机构。
