辰竹出品丨1分钟搞懂安全继电器产品端子编码规则
安全继电器 GB 14048.1-2012
辰竹出品丨1分钟搞懂安全继电器产品端子编码规则 2017-09-30 辰竹出品丨1分钟搞懂安全继电器产品端子编码规则 1305

↓↓ 辰竹原创文章,转载请标注出处或联系辰竹市场部 ↓↓

在安全继电器输入端子及辅助功能端子上,遵循总原则主要为:GB 14048.1-2012 低压开关设备和控制设备 第1部分 总则 》)附录 L –《端子的标志和识别数码》(国外对应标准为《EN 60947-1 Low-voltage switchgear and controlgear —Part 1: General rules》)中的有关规定而编码。

了解安全继电器这些端子编码的规则,及对应的功能约定,是如何应用安全继电器及正确接线的前提。

纵观各品牌的安全继电器,在电源端子及输出端子的编码规则上,基本上还是比较一致的,通常体现为字母+两位数字,而各品牌所选择的字母不同,数字的第1个数字为不同触点组的顺序号,第2个数字为同一组触点的顺序号。

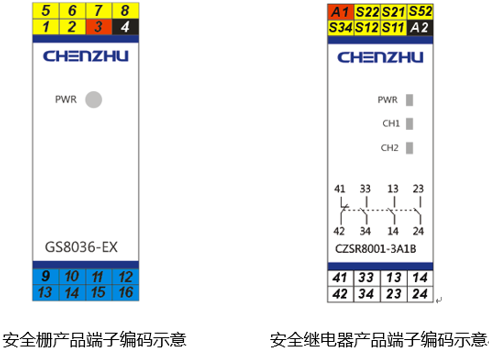

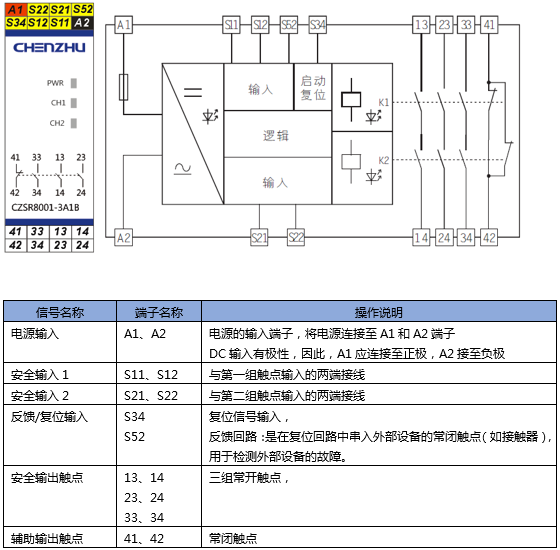

以辰竹安全继电器产品CZSR8001-3A1B为例:

 辰竹出品丨1分钟搞懂安全继电器产品端子编码规则


------------------------------【扩展阅读】------------------------



《GB 14048.1-2012 低压开关设备和控制设备 第1部分 总则 》)附录 L –《端子的标志和识别数码》

注:国外对应标准为《EN 60947-1 Low-voltage switchgear and controlgear —Part 1: General rules》

该标准中对于端子标志和编码的总的原则如下:

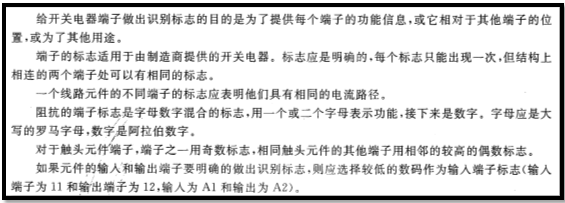

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

一、 电源端子

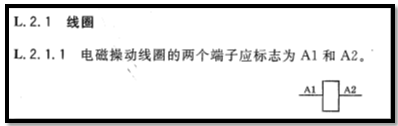

对于供电电源的端子编码规定如下:

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

二、 输出端子

安全继电器的输出主要为继电器的输出,其触点(即功能数字)的编码规定如下:

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

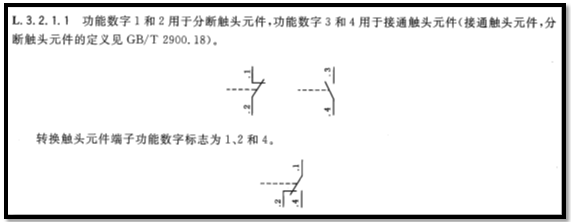

理解1、也就是我们通常所说的继电器常闭触点需用 1-2表示,常开触点用3-4表示。

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

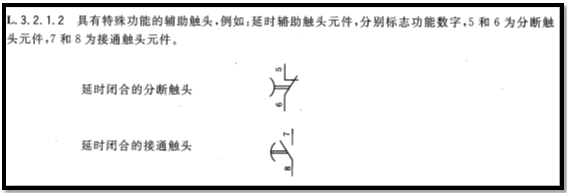

理解2、对于有延时辅助功能的常闭触点用5-6表示,常开触点用7-8表示。

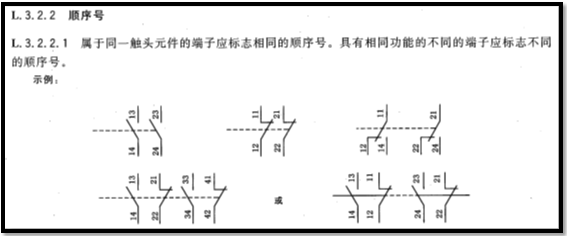

理解3、自然,对有多个触点的输出而言,则其顺序号 的规定如下:

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

三、 输入端子/辅助功能端子

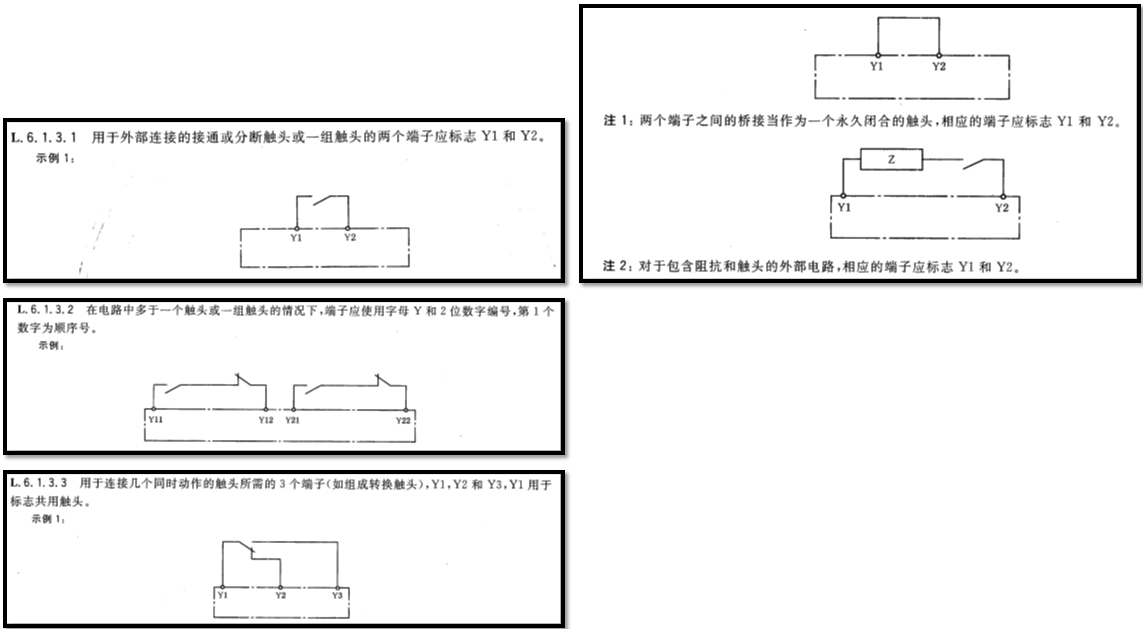

对于安全继电器而言,其输入主要为外部的安全元件的触点输入类型,故对应标准中“外部连接触头的端子标志”有关编码规定如下:

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则


************************

辰竹出品丨1分钟搞懂安全继电器产品端子编码规则

辰竹安全继电器获得德国TüV SIL3,PLe/Cat.4认证


↑↑ 辰竹原创文章,转载请标注出处 ↑↑
