有源信号、无源信号一般是针对电流信号而言，如4~20mA。

     有源、无源是看提供4~20mA信号的那台设备是否有独立的工作电源线，如果有（AC220V或DC24V），则它输出的信号为有源信号，否则为无源信号。

     对于有源信号的采集很简单，只要采集设备输入接口的正端和负端分别对应4~20mA信号源设备的正端和负端就可以了。

     对于无源信号的采集，需要注意了，因为提供无源信号的那台设备（假设A设备）没有独立的工作电源，当它需要输出4~20mA信号时，它的工作电压需要外部设备来提供。因此，采集信号的设备（假设B设备）往往要求有配电功能，如配有DC24V输出的，当它采集4~20mA信号时就可以同时提供DC24V给A设备。

     如果B设备没有配电功能，当它采集A设备的信号时，串一个DC24V电源，也是可以的，但是一定要按照厂家提供的接线图来接线。

     无源开关，具有闭合和断开的两种状态；2个节点之间没有极性，可以互换。

常见的无源节点信号有：

     1.各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

     2.各种按键；

     3.各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；

     4.继电器、干簧管的输出。

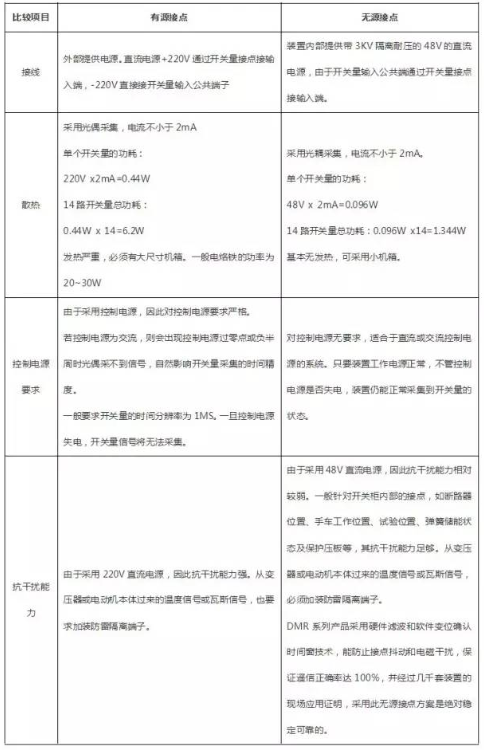

     有源开关，具有有电和无电的两种状态；2个接点之间有极性，不能反接。

最常见的有源节点信号是：

     把以上的干节点信号，接上电源，再跟电源的另外一极作为输出，就是有源节点信号。

工业控制上，常用的湿节点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是有源节点，尽管这样做比较少。

     两线制仪表是没有接电源的线，即没有独立的工作电源，电源需要外部引入。它们的两根线既要传输电源有要传输信号。传输的信号称为无源信号。

     三线制仪表有电源正端线，信号正端线，而电源的负端及信号的负端共用一根线，即三根线。则它们的输出信号称为有源信号。

     四线制仪表，其中两根线接电源的正端和负端，另外两根线是输出信号的正端和负端。它们的输出信号称为有源信号。
