石油石化行业该怎样选择浪涌保护器SPD?
浪涌保护器SPD
石油石化行业该怎样选择浪涌保护器SPD? 2018-12-17 石油石化行业该怎样选择浪涌保护器SPD? 4123

此为辰竹原创文章,转载请与我们联系。

石油石化行业是我国的支柱产业,在我国国民经济发展中起着举足轻重的作用。其生产线长,涉及面广,生产过程包括油气勘探、油气田开发、钻井工程、采油工程、油气集输、原油储运、石油炼制、化工生产、油品销售等,提供了社会生产需要的汽油、煤油、柴油、润滑油、化工原料、合成树脂、合成橡胶、合成纤维、化肥等。


随着社会的进步和技术的发展,各类信息设备、精密仪器、电子计算机和数据网络设备等被越来越广泛地应用于石油化工企业。


一方面这些设备的应用极大地推进了现代化的进程,促进石油化工行业的发展;另一方面,精密电子设备过电压耐受能力差,绝缘强度低,极易受到雷电的破坏。因此,针对这些设备的雷电防护也将成为石油化工企业重要工作之一。


为了避免因雷击导致的电子设备运行中断,甚至导致永久性损坏,加大对石油化工的雷电防护显得尤为重要。


石油石化行业生产特点

    石化企业对连续供电的要求非常高

    – 石化装置具有连续生产的特殊性

    – 对连续供电的可靠性和质量要求非常高

    – 雷击晃电可引起装置停车、生产中断以及二次事故,后果严重



    石化线路运行环境特殊,缺乏针对性防雷技术

    – 企业电力接入点以内的高压和低压输、变、用电系统(内部电网)归属企业内部管理

    – 多分布在山区及沿江沿海地区,且(绝缘子)污秽程度高

    – 绝缘子污秽导致闪络电压降低,线路耐雷水平降低

    – 石化生产造成的污染物,包括二氧化硫,氮氧化物、粉尘、有机挥发物等,大大增加了线路绝缘子的污秽程度


    石油石化行业对SPD电涌保护产品的需求

    相应地,石油石化行业对SPD电涌保护产品的需求主要有:

    足够大的放电能力

    SPD产品自身的安全性、可靠性

    故障指示功能,维护人员可以方便判断器件的好坏

    远程监控SPD的状态,在控制室就能获得SPD工作状态信息

    小体积(单模宽度18/12mm),以节省空间

    – 热插拔功能,无需中断系统运行即可进行备品更换


T2类电源SPD推荐:

上海辰竹仪表有限公司T系列交流、直流电源SPD:该产品依据IE/GB标准设计,能在电涌产生的瞬间,将被保护线路接入等电位系统中,将电压限制在一定水平,起到保护现场用电设备的作用。


    • 40kA/80kA 安全泄放(T2)大通流能力
      单片模块可实现标称放电电流In=40kA,最大放电电流Imax=80kA

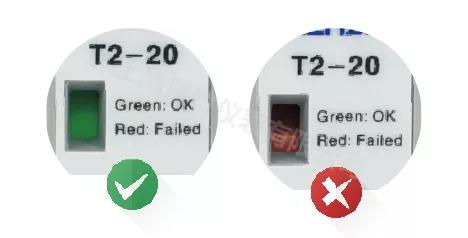

    • 状态指示功能

石油石化行业该怎样选择浪涌保护器SPD?

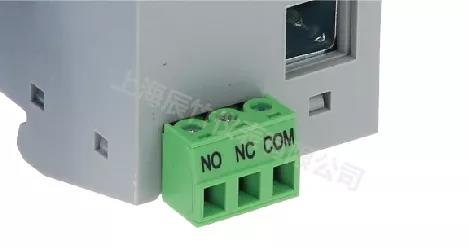

    • 遥信报警功能:

内置底座遥信装置:采用多个模块联动结构,可实现多个模块的状态监测,只要有1个模块失效就能输出告警信号


石油石化行业该怎样选择浪涌保护器SPD?


    • 接线螺丝限位不掉出,不滑丝,兼容一 / 十字螺丝刀


    • 热插拔功能

金属件引脚和插槽配合紧密且插拔力度适中,金属之间采用点焊工艺连接,可以实现100kA以上通流能力,而且更换维护便捷。


除此之外,辰竹T系列交流、直流电源SPD还有以下特点:

1. 专利脱扣技术,专利号: ZL201720588782.6 。SPD脱扣后完全隔离电极,避免:1).焊点拉丝等不完全脱扣问题;2).MOV短路故障时电极之间产生电弧(尤其是直流时)。


2. 短路耐受达1000A,即使遭受1000A短路电流冲击,在无外部脱离器保护的情况下,仍能正常脱扣和指示。


3. 适用于恶劣环境,外壳阻燃等级V0,最高耐温220℃。通过96h盐雾、2G振动、-40~+85℃高低温等多项测试。


石油石化行业该怎样选择浪涌保护器SPD?


除了石油石化行业外,辰竹T系列交流、直流电源SPD也是光伏、风电等新能源行业的选择。


信号SPD推荐:

    上海辰竹仪表有限公司T系列信号SPD:

    – 10kA/20kA 安全泄放(C2)能力;2.5kA 安全泄放(D1)能力

       单片模块可实现标称放电电流In=10kA(8/20μs),最大放电电流Imax=20kA (8/20μs);

    – 热插拔功能

       拔出后不断线,无需中断系统运行即可进行备品更换

    – 导轨防雷接地

       省安装,少布线;底板卡簧与导轨四处可靠连接

    – 12.5mm厚度外壳,节省安装空间

    -  耐温-40~+110℃:阻燃等级V0,塑件耐温高达220 ℃。


---------------------------------------------------------------

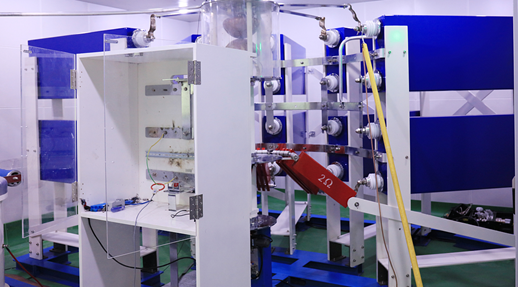

好的产品离不开严谨的研发、生产流程。放电能力是SPD的核心性能指标,因此雷电流模拟测试是SPD性能测试中极其重要的一环,辰竹拥有自主雷电实验室,可模拟雷电流:

T2:220kA(8/20us)

T1:33kA(10/350us)

C2:40kV/20kA


石油石化行业该怎样选择浪涌保护器SPD?


可对元器件、产品进行抽样试验,在设计、生产环节上严格控制,保证SPD的良好性能。

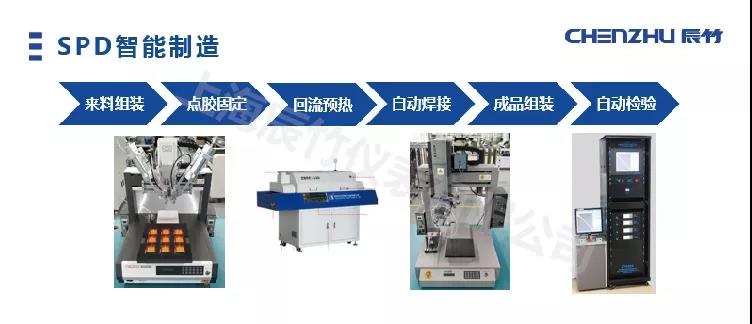

此外,辰竹投入运行电源SPD自动生产线,确保生产产品的一致性、可靠性。

石油石化行业该怎样选择浪涌保护器SPD?
