辰竹公开课 | 《浅谈智能监测系统》课程回顾
Tags:微课堂
辰竹公开课 | 《浅谈智能监测系统》课程回顾 2018-07-02 辰竹公开课 | 《浅谈智能监测系统》课程回顾 718

主题:《浅谈智能监测系统》

讲课老师:上海辰竹仪表有限公司 杜刚

辰竹公开课 | 《浅谈智能监测系统》课程回顾

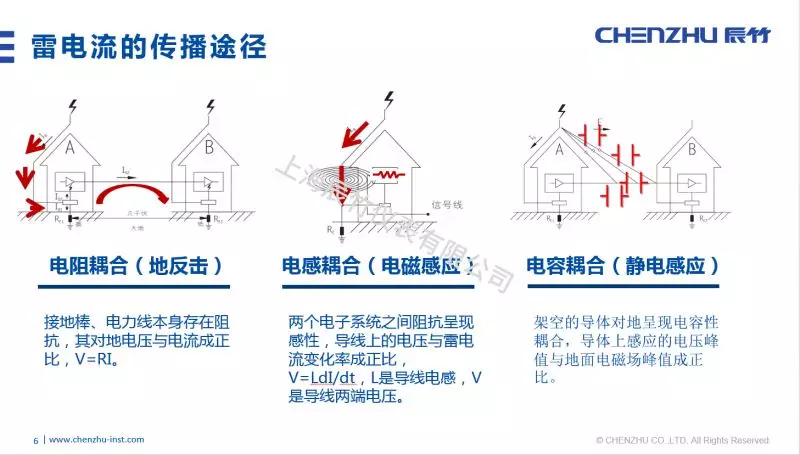

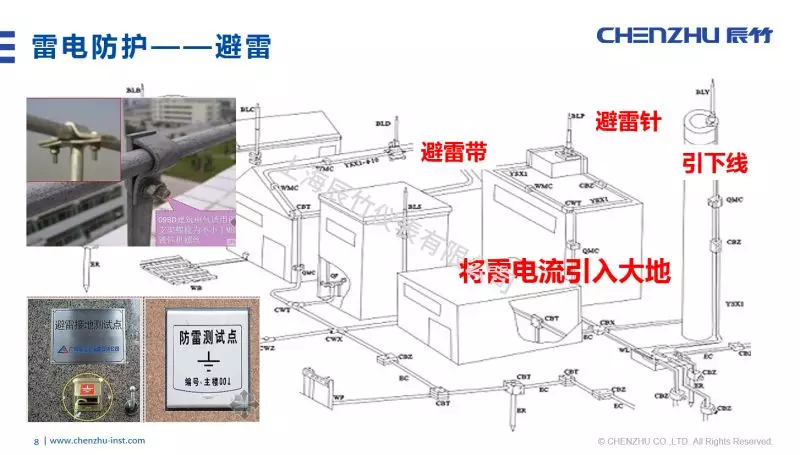

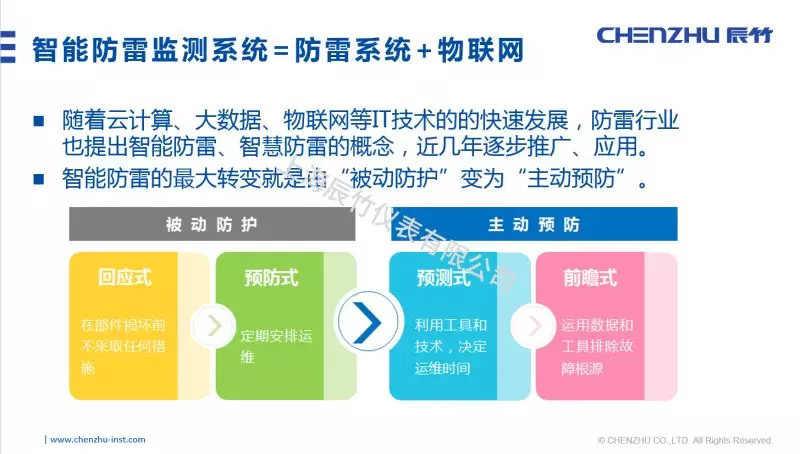

精彩课件一览:

辰竹公开课 | 《浅谈智能监测系统》课程回顾

辰竹公开课 | 《浅谈智能监测系统》课程回顾

辰竹公开课 | 《浅谈智能监测系统》课程回顾

辰竹公开课 | 《浅谈智能监测系统》课程回顾

辰竹公开课 | 《浅谈智能监测系统》课程回顾


问题解答精选:

1. 如何检测SPD是否正常/失效?

答: SPD接触的是电源 和 信号SPD:

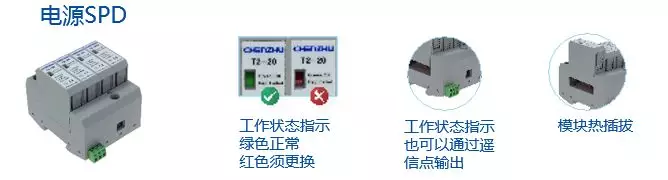

电源SPD: 一般都带有工作状态指示功能,绿色OK,红色失效,根据需要也可选具有遥信功能的,通过开关量信号接入系统,指示SPD是否失效。目前最可靠的检验方式还是采用离线检测的方式(年检等),将模块拔下采用专用设备检测,如采用防雷元件测试仪,测量其压敏电压和漏电流(限压型SPD),或击穿电压(开关型SPD)来判断SPD的好坏。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

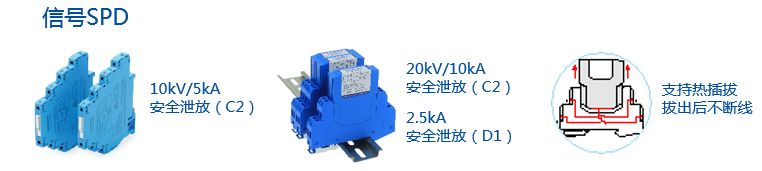

信号SPD: 由于采用品质可靠的产品后故障率低,象接线端子这样,很少更换,也很少检测(一般10次以上抗感应雷冲击能力是10kA或5kA,而信号回路遭受的感应雷仅几十,几百A,感应雷会被旁边的回路分流,线束越多平均分流到的越少,前提是按要求规范施工安装,抗冲击能力远大于实际)。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

需要检测的话也是采用离线的方式,用万用表测量输入输出之间的电阻,线线、线地之间是否短路等来初步判断,进一步检测需要专业设备测量击穿电压等是不是与出厂时一致。需要离线检测的话可以考虑支持热插拔的产品,不影响系统正常运行。

2. 现场仪表在雷电天气示值波动,如何解决?

答:现场仪表与DCS之间有隔离安全栅,但是雷电天气时有几个涡街、电磁、差压流量计出现示值波动,事后表并未损坏,这个现象应该是雷电流引起的,先检查屏蔽接地等防感应雷措施是否到位,再安装SPD进行防护。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

3. DCS系统,控制室内的防雷?

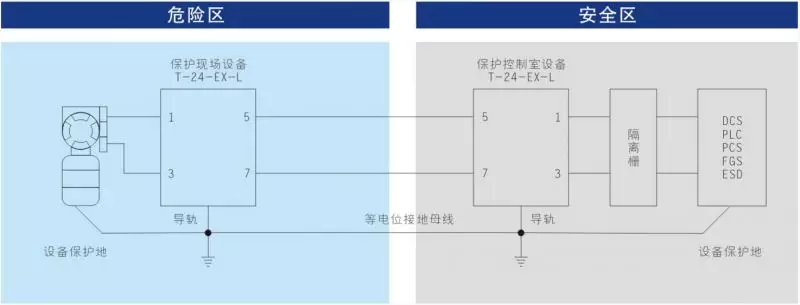

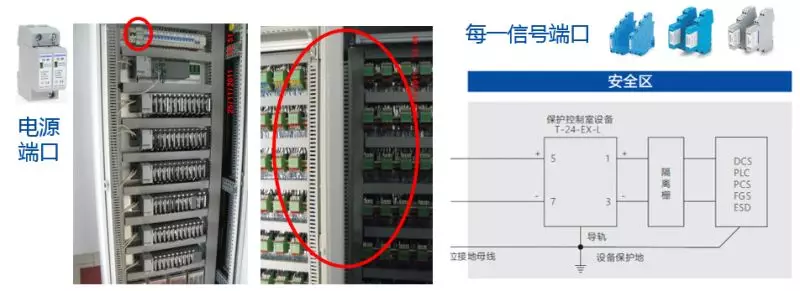

答:除了在施工阶段做好等电位连接、屏蔽等措施外,在现场侧安装现场仪表用的SPD外,DCS或PLC控制柜侧每个信号、电源入口处,安装SPD(当门卫),在IO模块前有安全栅、隔离器的,安装在它们之前。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

4. 仪表回路遭雷击,SPD泻放电流是否对回路信号造成影响?

答:当电涌电压加在保护电路的输入端时,响应速度最快的瞬态抑制二极管(TVS)首先动作。通过选择适当耦合元件(电感或电阻)参数使线路设计为在瞬态抑制二极管可能损坏之前,随着放电电流的增加使其在L2上产生的压降加上在TVS上的压降达到压敏电阻(MOV)的击穿电压,这时MOV开始放电。同样,随着放电电流进一步增加使其在L1上的压降加上MOV击穿电压达到气体放电管(GDT)的动作电压,最终由GDT释放更大的电涌电流。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

5. 浪涌,隔离器,安全栅三者如何正确选择?

答:防爆的形式有很多种,最常用的有隔爆和本安,而本安回路由现场的本安仪表+本安关联设备和系统构成,缺一不可。

回路中常用的本安关联设备指的就是安全栅,有齐纳式和隔离式两类,齐纳式安全栅仅有限能单元,还必须接地,在实际应用中逐步被淘汰,目前基本上以隔离式安全栅为主,在限能的同时增加了隔离和信号处理单元,可有效的提高抗干扰能力,和信号处理能力,比如将4~20mA转换成1~10V。

隔离器从原理上比隔离式安全栅少了限能单元,主攻隔离和信号处理,大部分的隔离式安全栅功能上可以替换隔离器,有些功率超出本安范畴的隔离栅就做不到了。

电涌保护器SPD,主要的功能是将雷电流泄放到大地,三者功能、用途不同。

从抗冲击能力来讲,隔离栅、隔离器信号端口可以承受1kV 500A以下的冲击,而SPD抗冲击能力很强。

辰竹公开课 | 《浅谈智能监测系统》课程回顾

课程直播口述如有口误或描述不准确欢迎指正
