二进二出 模拟量输入、输出隔离式安全栅(回路供电)
GS5032-EX  二进二出 模拟量输入、输出隔离式安全栅(回路供电)
模拟量输入、输出隔离栅。它既可给危险区的变送器提供隔离电源,将变送器产生的电流信号从危险侧隔离传送到安全侧;也可把安全侧的电流信号隔离传送到危险侧,驱动现场的执行机构等设备。同时支持HART数字信号双向传输,适用于回路供电的DCS、PLC等系统。
通道数:
二进二出
输入:
4~20mA
输出:
4~20mA
供电方式:
回路供电
电源连接方式:
端子供电
HART透传功能:
支持
GS5032-EX
Product details
Technichal Data
Download
contrast
enquire

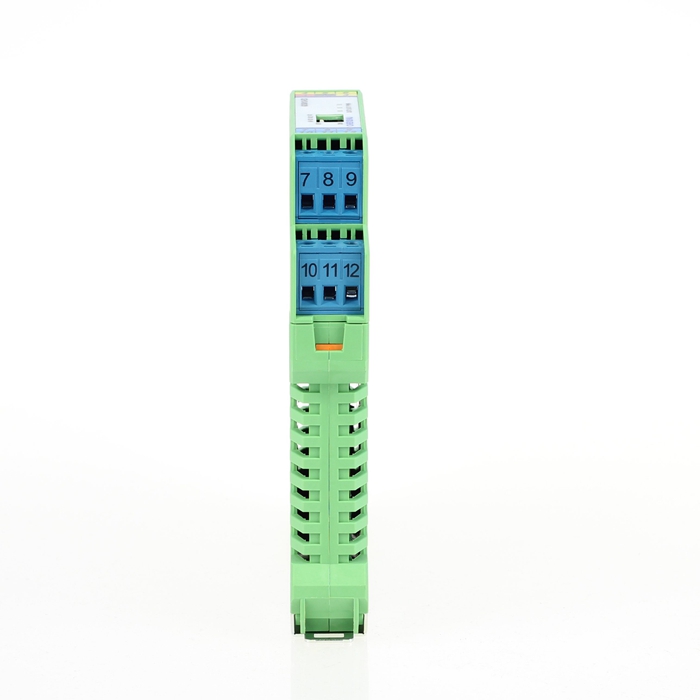

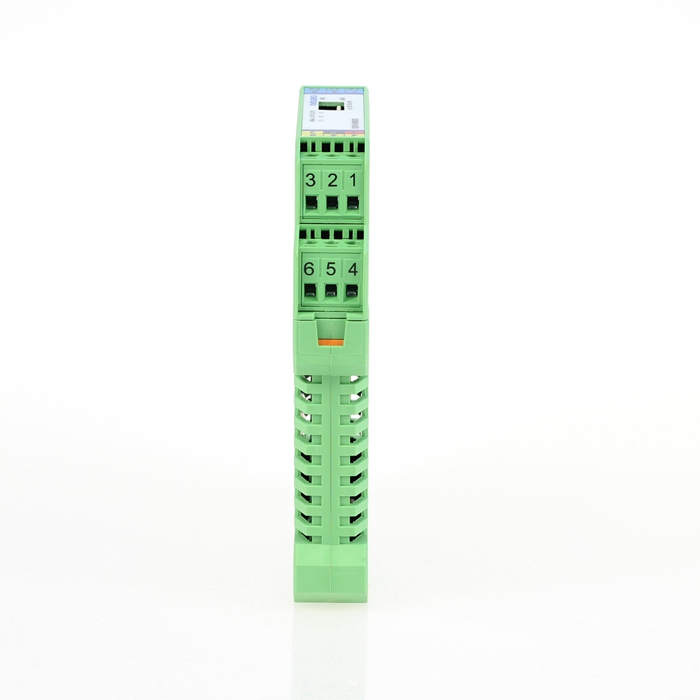

二进二出 模拟量输入、输出隔离式安全栅(回路供电)

二进二出 模拟量输入、输出隔离式安全栅(回路供电)

二进二出 模拟量输入、输出隔离式安全栅(回路供电)

二进二出 模拟量输入、输出隔离式安全栅(回路供电)


基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
数据通信
使用环境
连接参数
安装
注意
Generate PDF
Technichal Data
基本参数
通道数 2进2出
输出精度(20°C) 0.4%F.S(应用1);0.2%F.S(应用2)
温度漂移 0.01%F.S./℃
绝缘强度 非本安端~本安端≥2500V AC
绝缘电阻 非本安端~本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ib Gb]ⅡC [Ex ibD]
重量 约150g
连接的现场设备 二线制变送器(HART);二线制智能变送器(应用1);二线制阀门定位器;电气转换器(应用2)
适用场所 1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 4~20mA;HART数字信号
配电电压 UO≥Ue-RL×0.02-6(应用1)
输出数据
输出信号 4~20mA;HART数字信号
电流输出负载电阻 RL≥250Ω(HART通信时)
负载能力 RL≤(Ui-6)/0.02(应用2)
电源
供电电压(Ue) 20~30V DC(应用1)
电源保护 电源反向保护
供电方式 回路供电
电源连接方式 端子供电

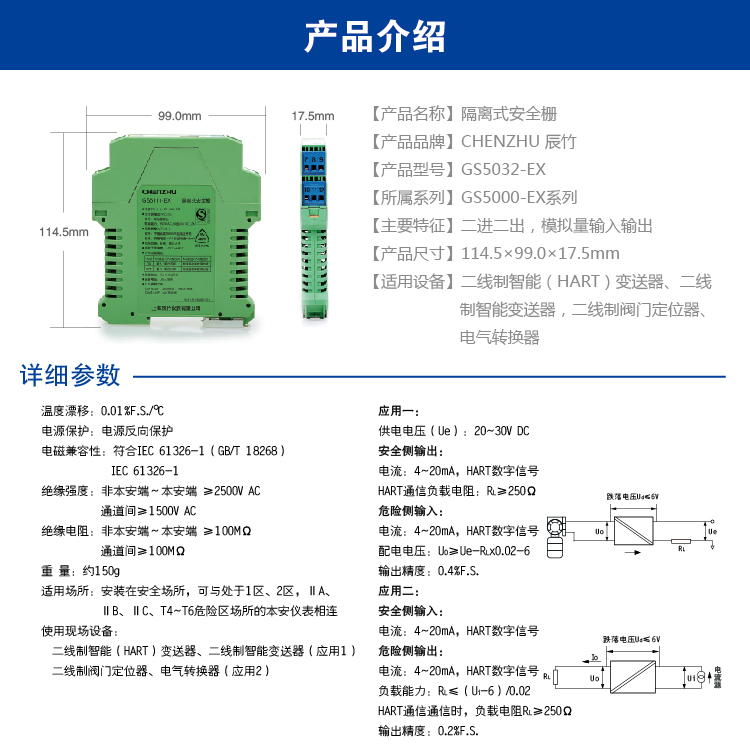

尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ib Gb] IIC 符合GB 3836.1、GB 3836.4 [Ex ibD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 23.1V(7,8;10,11端子间)
最大输出电流Io 29mA(7,8;10,11端子间)
最大输出功率Po 670mW(7,8;10,11端子间)
ⅡC 最大外部电感Lo 0.5mH(7,8;10,11端子间)
ⅡC 最大外部电容Co 0.096μF(7,8;10,11端子间)
ⅡB 最大外部电感Lo 1.5mH(7,8;10,11端子间)
ⅡB 最大外部电容Co 0.288μF(7,8;10,11端子间)
ⅡA 最大外部电感Lo 4.0mH(7,8;10,11端子间)
ⅡA 最大外部电容Co 0.528μF(7,8;10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意

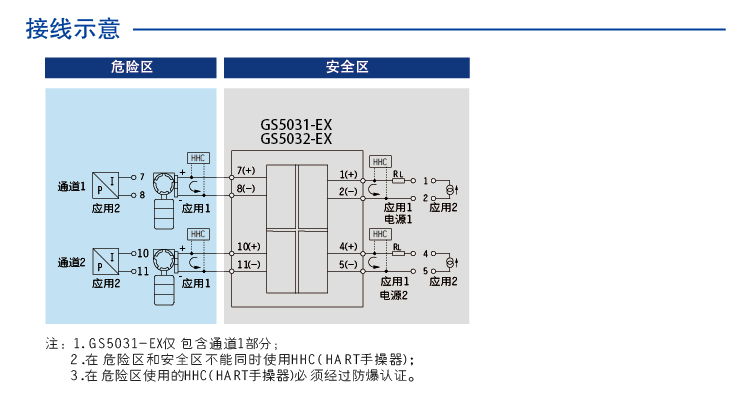

使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
