一进二出 开关量输入,继电器输出隔离式安全栅
GS8512-EX.12  一进二出 开关量输入,继电器输出隔离式安全栅
一进二出 该产品需要独立供电,各通道可独立设置为输入和输出同相或反向控制,同时具有输入线路故障检测报警指示功能。总线供电功能为可选功能,需在订货时指定。
通道数:
一进二出
输入:
干接点/接近开关
输出:
继电器
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
SIL等级:
SIL3
GS8512-EX.12
Product details
Technichal Data
Accessories
Download
contrast
enquire

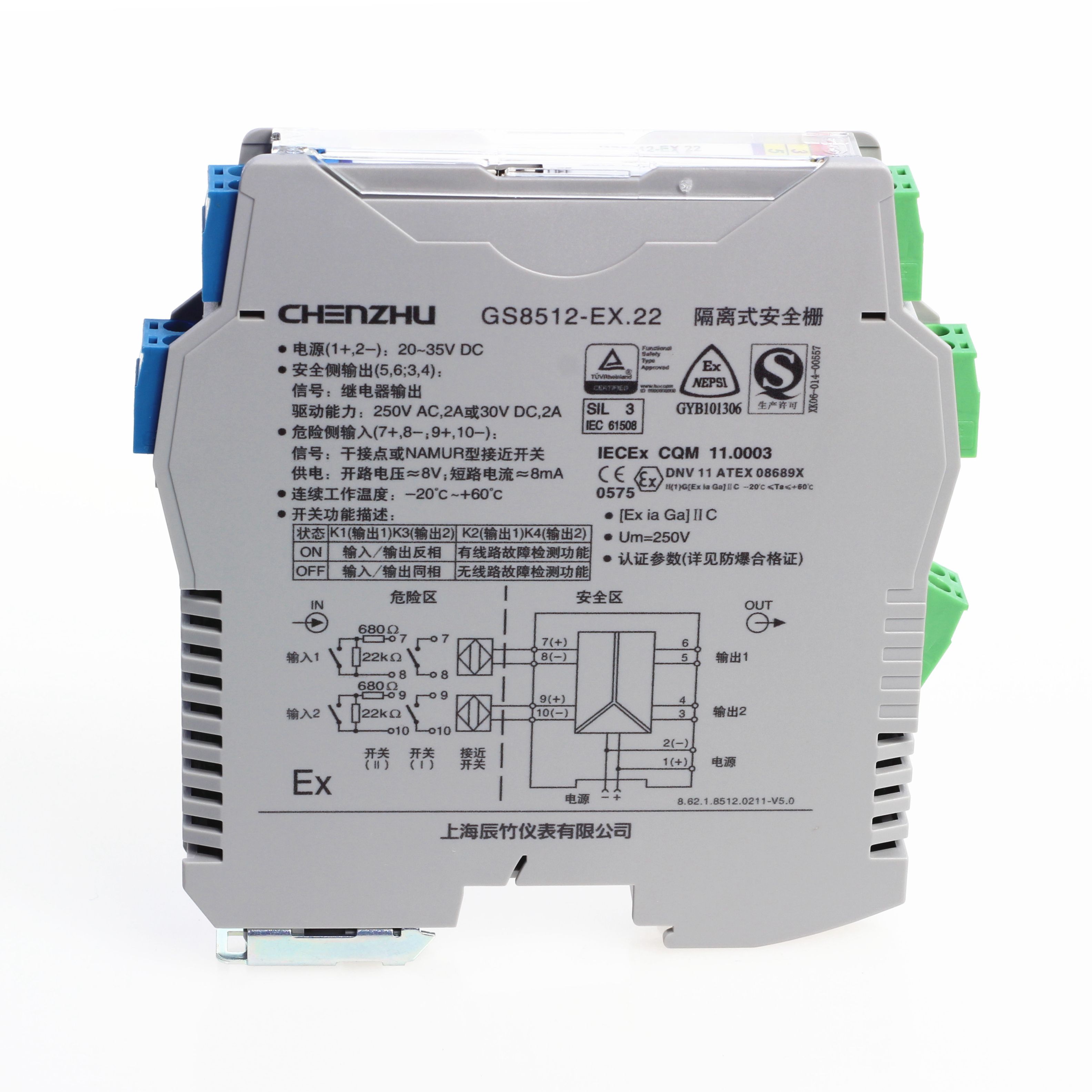

一进二出 开关量输入,继电器输出隔离式安全栅

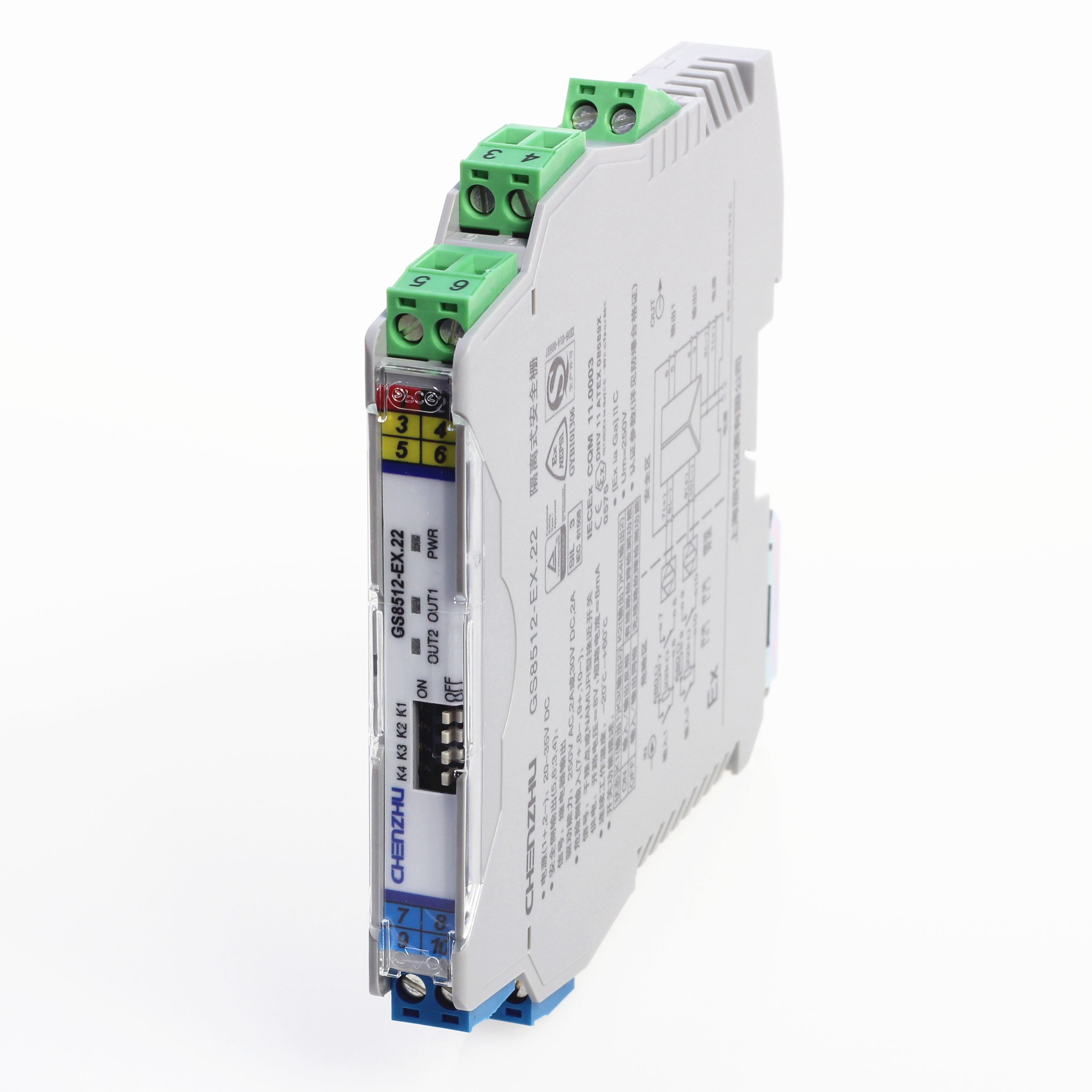

一进二出 开关量输入,继电器输出隔离式安全栅

一进二出 开关量输入,继电器输出隔离式安全栅

一进二出 开关量输入,继电器输出隔离式安全栅



一进二出 开关量输入,继电器输出隔离式安全栅

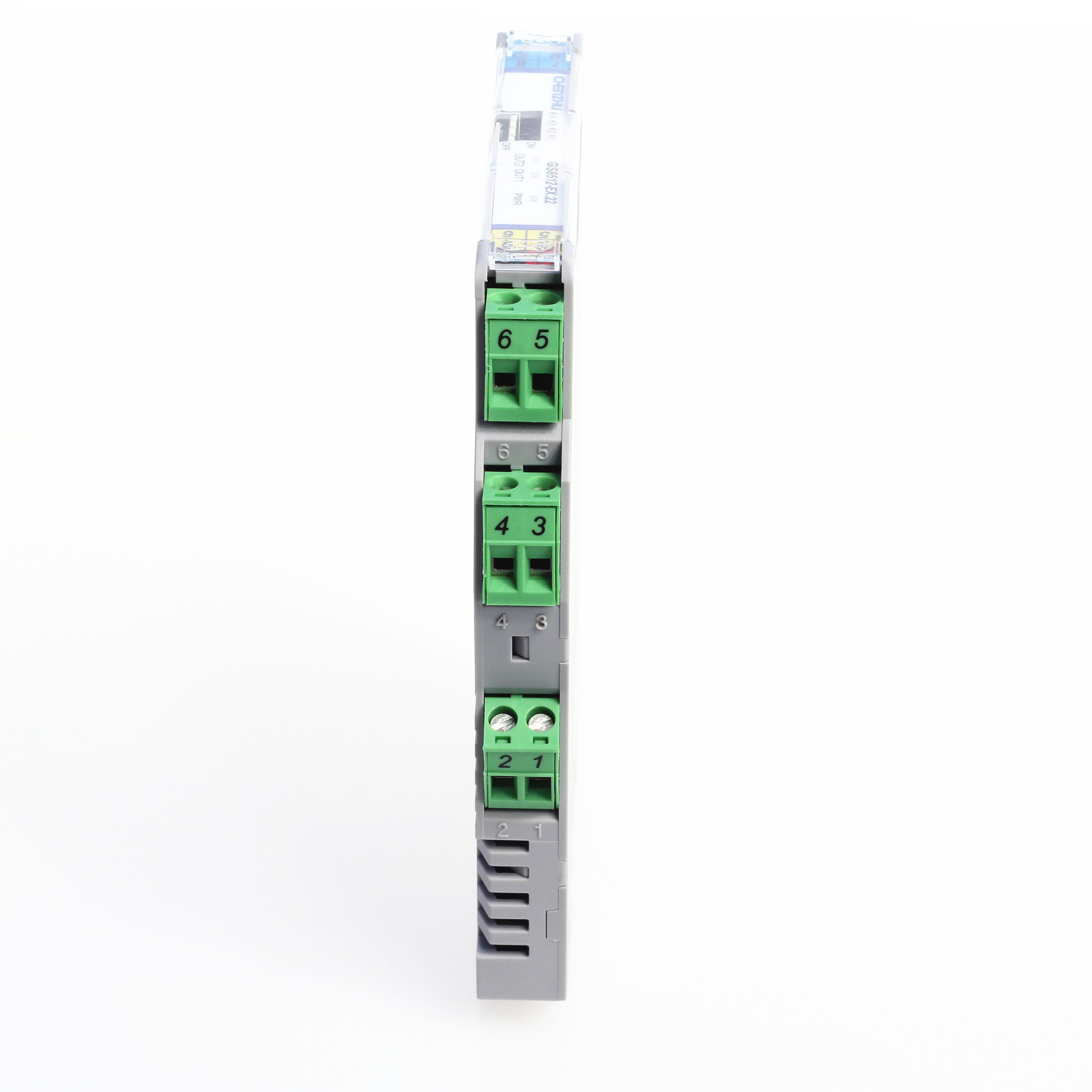

可插拔接线端子

一进二出 开关量输入,继电器输出隔离式安全栅


安装与拆卸





总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
总线连接器 12.5mm产品适用
CZBPS-C-12.5  总线连接器 12.5mm产品适用
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的12.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

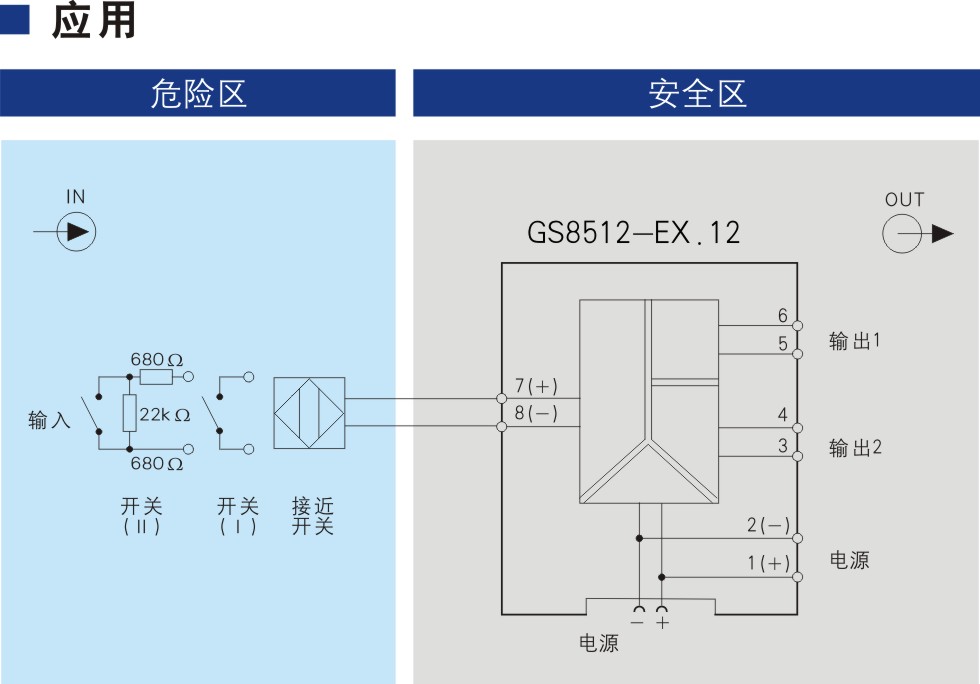

尺寸图 应用图 说明图
一进二出 开关量输入,继电器输出隔离式安全栅 一进二出 开关量输入,继电器输出隔离式安全栅 一进二出 开关量输入,继电器输出隔离式安全栅
基本参数
通道数 1进2出
响应时间 ≤10ms
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]IIC
重量 约100g
连接的现场设备 干接点或符合DIN19234标准的NAMUR型接近开关输入等,现场设备(包括:本安型的压力开关、温度开关、液位开关)
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 干接点;NAMUR型接近开关
开路电压 ≈8V
短路电流 ≈8mA
输出数据
驱动能力 250V AC,2A或30V DC,2A
负载类型 电阻性负载
输出信号 继电器
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,继电器触点闭合时) ≤40mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;ATEX;SIL;CE
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、IEC 60079-11、IEC 60079-26
ATEX II(1)G[Ex ia Ga]IIC 符合EN 60079-0 、EN 60079-11、EN 60079-26
功能安全 SIL3 符合 IEC 61508
TIIS 日本产业安全技术协会
CE 94/9/EC ATEX指令
CCS 符合《钢制海船入级规范》
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 10.5V(7,8端子间)
最大输出电流Io 14mA(7,8端子间)
最大输出功率Po 37mW(7,8端子间)
ⅡC 最大外部电感Lo 165mH(7,8端子间)
ⅡC 最大外部电容Co 2.4μF(7,8端子间)
ⅡB 最大外部电感Lo 495mH(7,8端子间)
ⅡB 最大外部电容Co 16.8μF(7,8端子间)
ⅡA 最大外部电感Lo 1000mH(7,8端子间)
ⅡA 最大外部电容Co 75.0μF(7,8端子间)
安全相关参数(SIL)
设备类型 Type A
安全完整性等级(SIL) 3
操作模式(低要求) IEC 61508-低要求
(低要求)安全失效分数(SFF) 0.9685
(低要求)检验测试间隔(PTI) 4年
(低要求)λS 165 FIT
(低要求)λDU 5.36 FIT
(低要求)λDD 0 FIT
(低要求)平均失效概率(PFDAVG) 9.38E-05
(低要求)诊断覆盖率(DC) 0
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) 0.9685
(高要求)检验测试间隔(PTI) 4年
(高要求)λS 165 FIT
(高要求)λDU 5.36 FIT
(高要求)λDD 0 FIT
(高要求)每小时失效概率(PFH) 5.36E-09
(高要求)诊断覆盖率(DC) 0
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求;A级
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
输入和输出特性 现场开关闭合或输入回路电流>2.1mA,输出继电器闭合, 通道黄色指示灯亮; 现场开关开路或输入回路电流<1.2mA,输出继电器开路, 通道黄色指示灯灭。

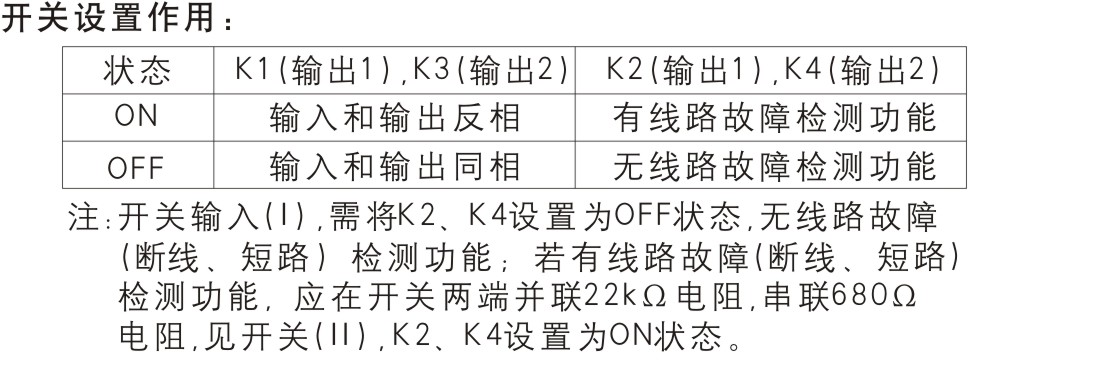

开关设置作用 开关输入(I),需将K2、K4设置为OFF状态,无线路故障 (断线、短路)检测功能;若有线路故障(断线、短 路) 检测功能, 应在开关两端并联22kΩ电阻,串联680Ω 电阻,见开关(II),K2、K4设置为ON状态。
