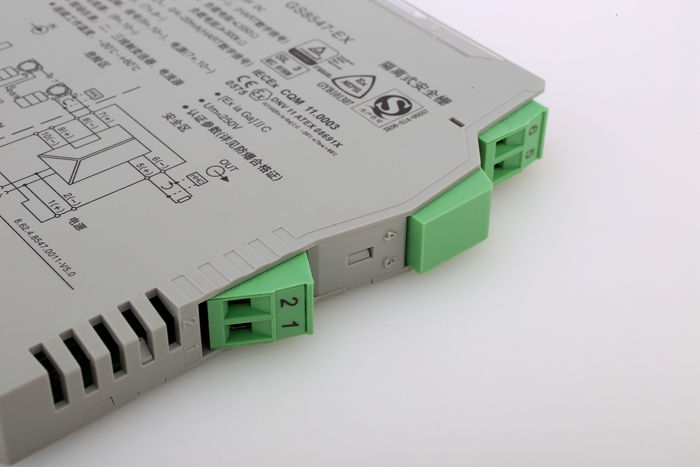

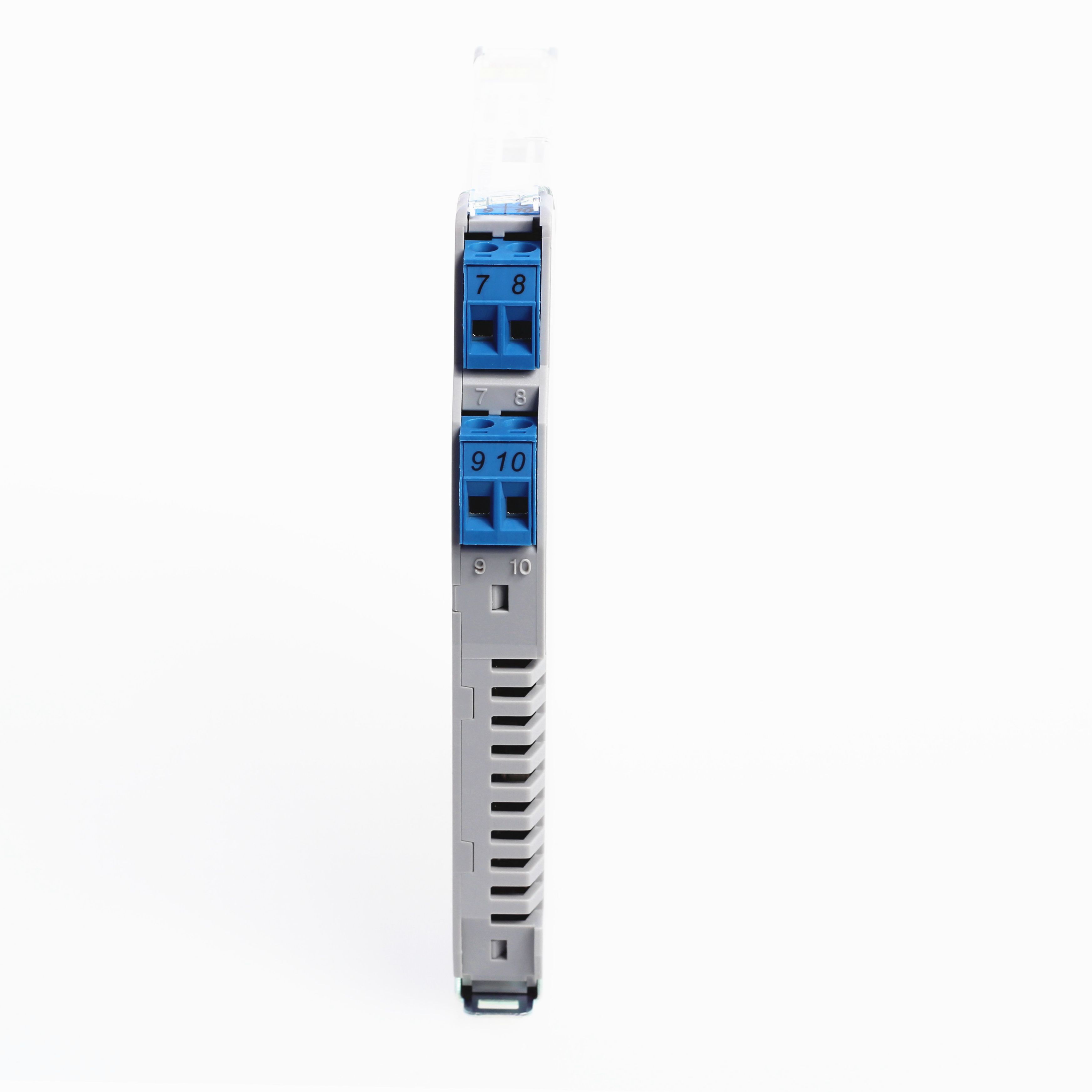

可插拔接线端子 |
安装与拆卸 |
CHENZHU EPLAN GS8519-EX.12.edz
通道数 | 1进2出 |
绝缘强度 | 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC |
绝缘电阻 | 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ |
电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
防爆标志 | [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC |
重量 | 约150g |
连接的现场设备 | 干接点或符合DIN19234标准的NAMUR型接近开关输入等,现场设备(包括:本安型的压力开关、温度开关、液位开关) |
适用场所 | 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接 |
输入信号 | 干接点;NAMUR型接近开关 |
开路电压 | ≈8V |
短路电流 | ≈8mA |
输入频率范围 | ≤5kHz |
负载类型 | 电阻性负载 |
输出信号 | 晶体管 |
晶体管输出 | 晶体管集电极输出: 高电平:Vcc; 低电平:≤2.5V(驱动电流=10mA, Vcc=24V时); 最大驱动电流≤40mA,负载电阻:2kΩ≤RL≤20kΩ; 晶体管发射极输出: 高电平:Vcc-2.5V; 低电平:≤0.5V(驱动电流=10mA, Vcc=24V时); 最大驱动电流≤40mA,负载电阻:2kΩ≤RL≤10kΩ |
电平信号输出 | 电平输出:4.5V≤VH≤12V,VL≤0.5V; 驱动电流≤10mA, 负载电阻≥1kΩ |
供电电压(Ue) | 20~35V DC |
电源保护 | 电源反向保护 |
消耗电流 | (24V供电,晶体管导通时)≤60mA |
供电方式 | 独立供电 |
电源连接方式 | 导轨总线供电;端子供电 |
深度 | 118.9mm |
高度 | 106.0mm |
宽度 | 12.5mm |
品牌 | 德国菲尼克斯定制 |
材料 | PC |
防护等级 | IP20 |
阻燃等级 | UL94/V0 |
颜色 | 灰 |
认证 | NEPSI |
CCC | [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20 |
最高电压Um | 250V |
最大输出电压Uo | 10.5V(7,8端子间) |
最大输出电流Io | 14mA(7,8端子间) |
最大输出功率Po | 37mW(7,8端子间) |
ⅡC 最大外部电感Lo | 165mH(7,8端子间) |
ⅡC 最大外部电容Co | 2.4μF(7,8端子间) |
ⅡB 最大外部电感Lo | 495mH(7,8端子间) |
ⅡB 最大外部电容Co | 16.8μF(7,8端子间) |
ⅡA 最大外部电感Lo | 1000mH(7,8端子间) |
ⅡA 最大外部电容Co | 75.0μF(7,8端子间) |
电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1 |
浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1 |
射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1 |
静电放电抗扰度 | 依据标准:IEC 61326-1 |
射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1 |
连续工作温度 | -20℃~+60℃ |
贮存温度 | -40℃~+80℃ |
相对湿度 | 10%~90% |
环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质 |
刚性导线可用横截面范围 | 0.5~2.5mm² |
柔性导线可用横截面范围 | 0.5~2.5mm² |
最小导线横截面AWG | 24 |
最大导线横截面AWG | 12 |
剥线长度 | 8mm |
螺纹 | M3 |
连接方式 | 螺钉连接 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
安装方式 | DIN35mm导轨安装 |
输入和输出特性 | 现场开关闭合或输入回路电流>2.1mA,输出晶体管导通, 通道黄色指示灯亮; 现场开关开路或输入回路电流<1.2mA,输出晶体管不导通,通道黄色指示灯灭。 |

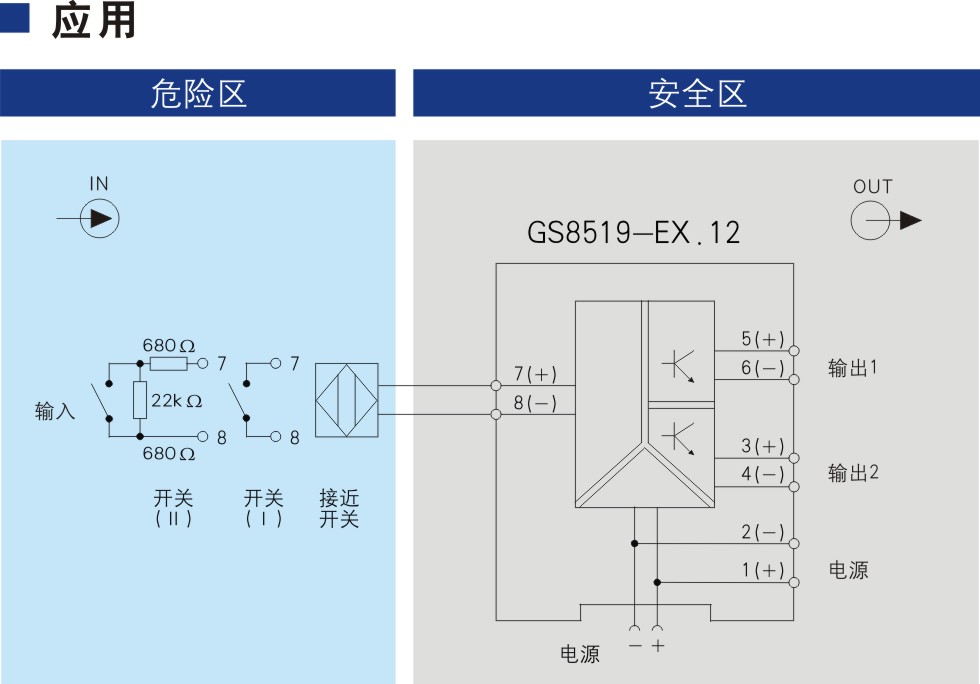

开关设置作用 | 开关输入(I),需将K2,K4设置为OFF状态,无线路故障 (断线、短路)检测功能;若有线路故障(断线、短路) 检测功能, 应在开关两端并联22kΩ电阻,串联680Ω 电阻,见开关(II),K2,K4设置为ON状态。 |
