一进二出 开关量输入 带LFD功能隔离式安全栅
GS8519-EX.12A  一进二出 开关量输入 带LFD功能隔离式安全栅
接收来自危险区的开关或接近开关输入,通过安全栅隔离传输到安全区晶体管输出,各通道可独立设置为输入和输出同相或反相控制,同时具有输入线路故障检测报警指示及报警输出功能(LFD)。该产品需要独立供电。
通道数:
一进二出
输入:
干接点/接近开关
输出:
晶体管
5V电平
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
特殊功能:
LFD输出功能
GS8519-EX.12A
产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

一进二出 开关量输入 带LFD功能隔离式安全栅

一进二出 开关量输入 带LFD功能隔离式安全栅

一进二出 开关量输入 带LFD功能隔离式安全栅



一进二出 开关量输入 带LFD功能隔离式安全栅


可插拔接线端子

一进二出 开关量输入 带LFD功能隔离式安全栅


安装与拆卸










CHENZHU EPLAN GS8519-EX.12A.edz

总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
总线连接器 12.5mm产品适用
CZBPS-C-12.5GS8500-EX系列
总线连接器 12.5mm产品适用
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的12.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
产品参数
图示
尺寸图 应用图 说明图
一进二出 开关量输入 带LFD功能隔离式安全栅 一进二出 开关量输入 带LFD功能隔离式安全栅 一进二出 开关量输入 带LFD功能隔离式安全栅
基本参数
通道数 1进2出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约100g
连接的现场设备 干接点或符合DIN19234标准的NAMUR型接近开关输入等,现场设备(包括:本安型的压力开关、温度开关、液位开关)
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 干接点;NAMUR型接近开关
开路电压 ≈8V
短路电流 ≈8mA
输入频率范围 ≤5kHz
输出数据
负载类型 电阻性负载
输出信号 晶体管
晶体管输出 晶体管集电极输出: 高电平:Vcc; 低电平:≤2.5V(驱动电流=10mA, Vcc=24V时); 最大驱动电流≤40mA,负载电阻:2kΩ≤RL≤20kΩ; 晶体管发射极输出: 高电平:Vcc-2.5V; 低电平:≤0.5V(驱动电流=10mA, Vcc=24V时); 最大驱动电流≤40mA,负载电阻:2kΩ≤RL≤10kΩ 注:“Vcc”指输出端外部供电电压, Vcc≤40
电平信号输出 电平输出:4.5V≤VH≤12V,VL≤0.5V; 驱动电流:≤10mA,负载电阻≥1kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,晶体管导通时) ≤40mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 10.5V(7,8端子间)
最大输出电流Io 14mA(7,8端子间)
最大输出功率Po 37mW(7,8端子间)
ⅡC 最大外部电感Lo 165mH(7,8端子间)
ⅡC 最大外部电容Co 2.4μF(7,8端子间)
ⅡB 最大外部电感Lo 495mH(7,8端子间)
ⅡB 最大外部电容Co 16.8μF(7,8端子间)
ⅡA 最大外部电感Lo 1000mH(7,8端子间)
ⅡA 最大外部电容Co 75.0μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;A级
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数

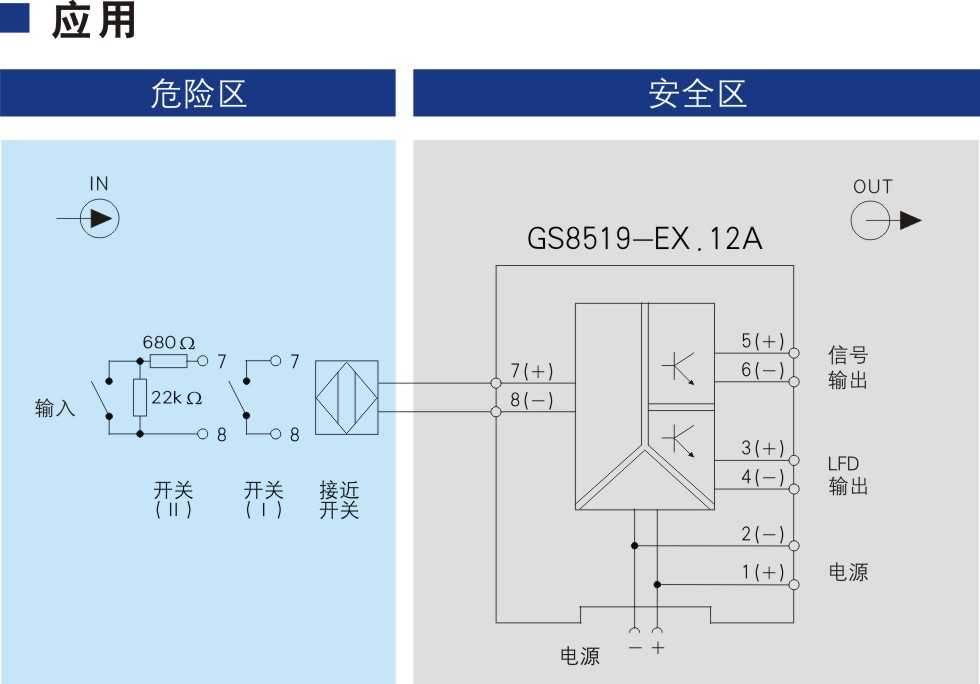

输入和输出特性 现场开关闭合或输入回路电流>2.1mA,输出晶体管导通, 通道黄色指示灯亮; 现场开关开路或输入回路电流<1.2mA,输出晶体管不导 通,通道黄色指示灯灭。
开关设置作用 开关输入(I),需将K2设置为OFF状态,无线路故障 (断线、短路)检测功能;若有线路故障(断线、短路) 检测功能, 应在开关两端并联22kΩ电阻,串联680Ω 电阻,见开关(II),K2设置为ON状态。
