一进一出 开关量输出隔离式安全栅

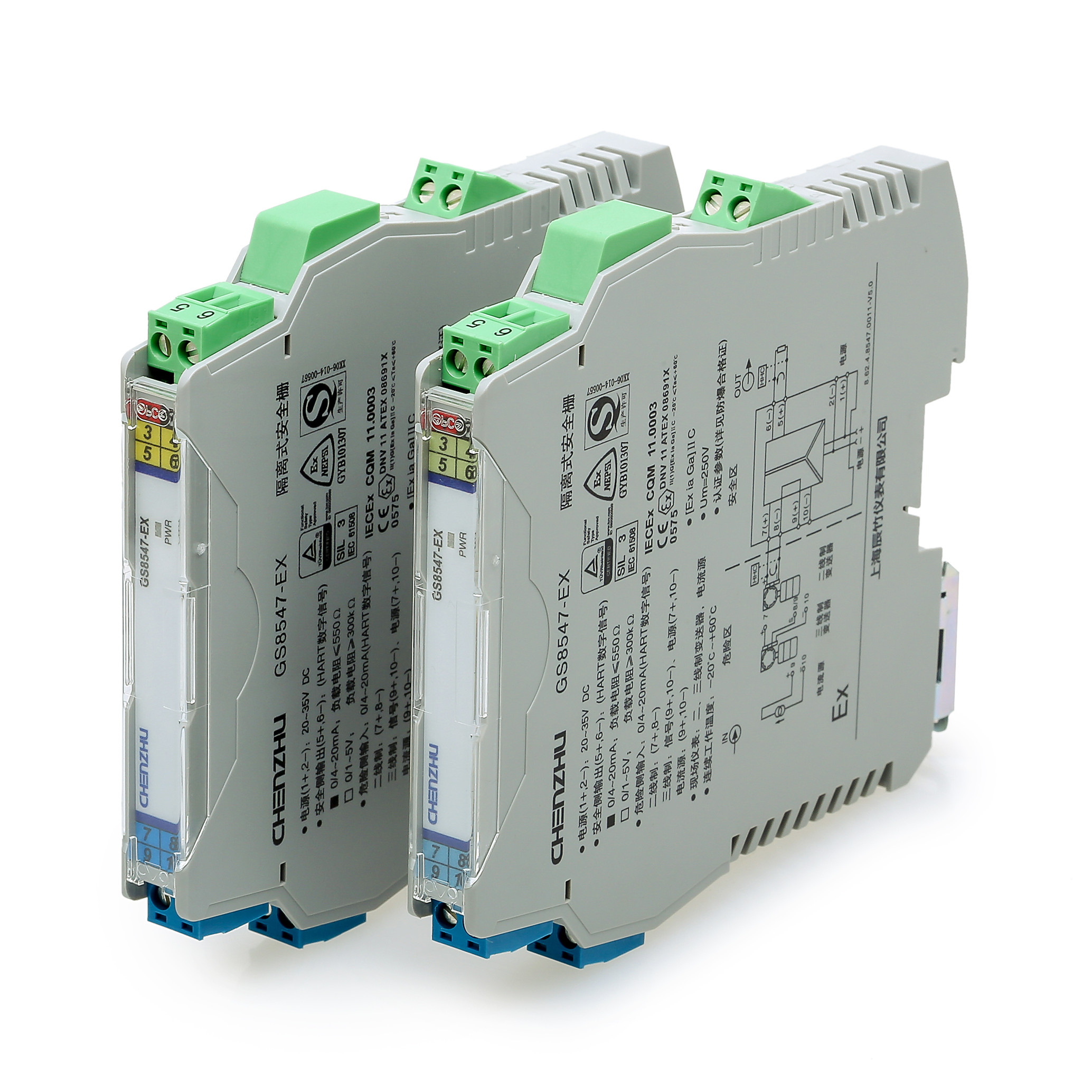

GS8523-EX.I  一进一出 开关量输出隔离式安全栅
12V/45mA驱动,开关量输出,通过安全区的开关控制或逻辑电平信号控制,驱动危险区的现场本安设备,需独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
干接点/晶体管
输出:
12V/45mA
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
特殊功能:
总线供电功能
GS8523-EX.I
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进一出 开关量输出隔离式安全栅

一进一出 开关量输出隔离式安全栅

一进一出 开关量输出隔离式安全栅

一进一出 开关量输出隔离式安全栅



一进一出 开关量输出隔离式安全栅

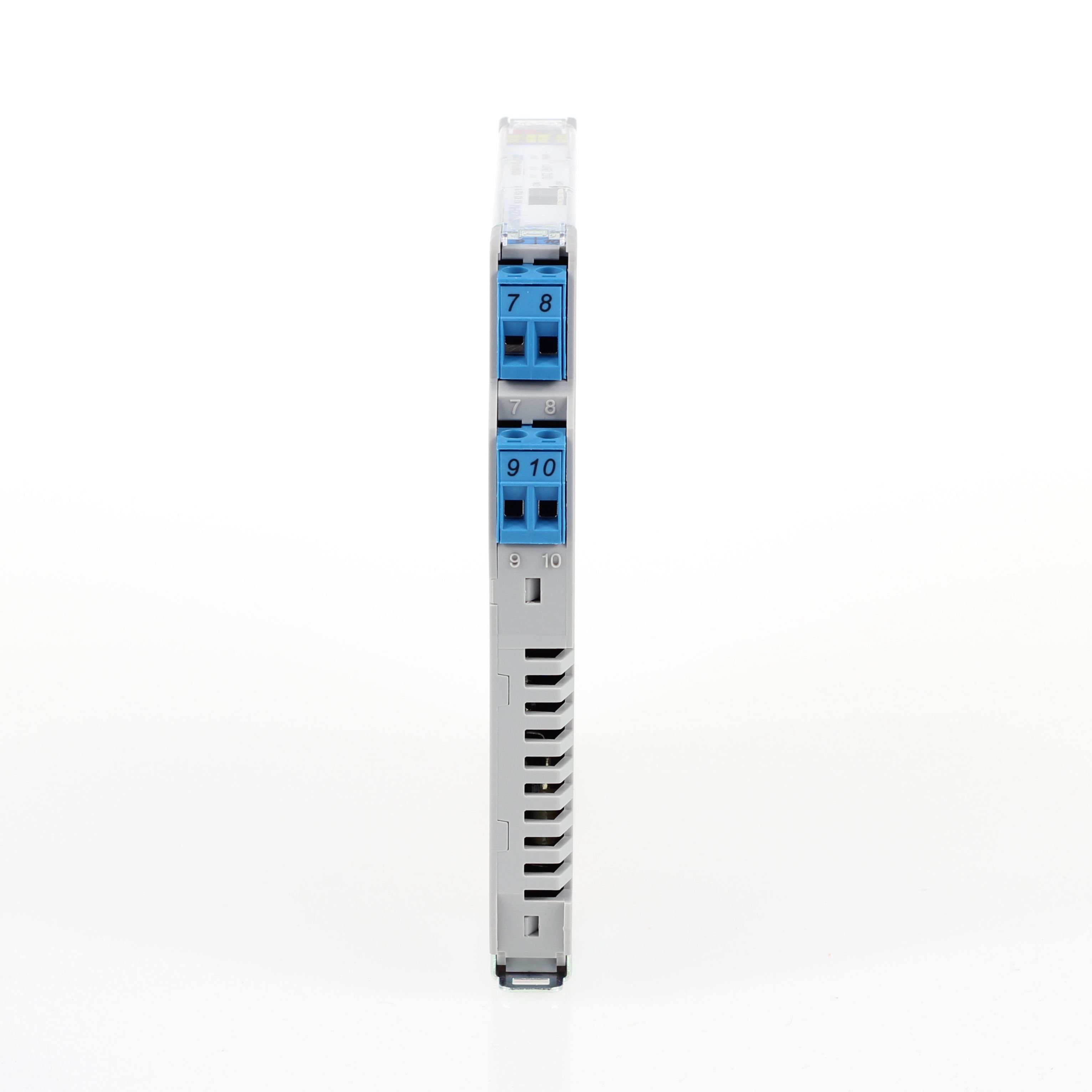

可插拔接线端子

一进一出 开关量输出隔离式安全栅

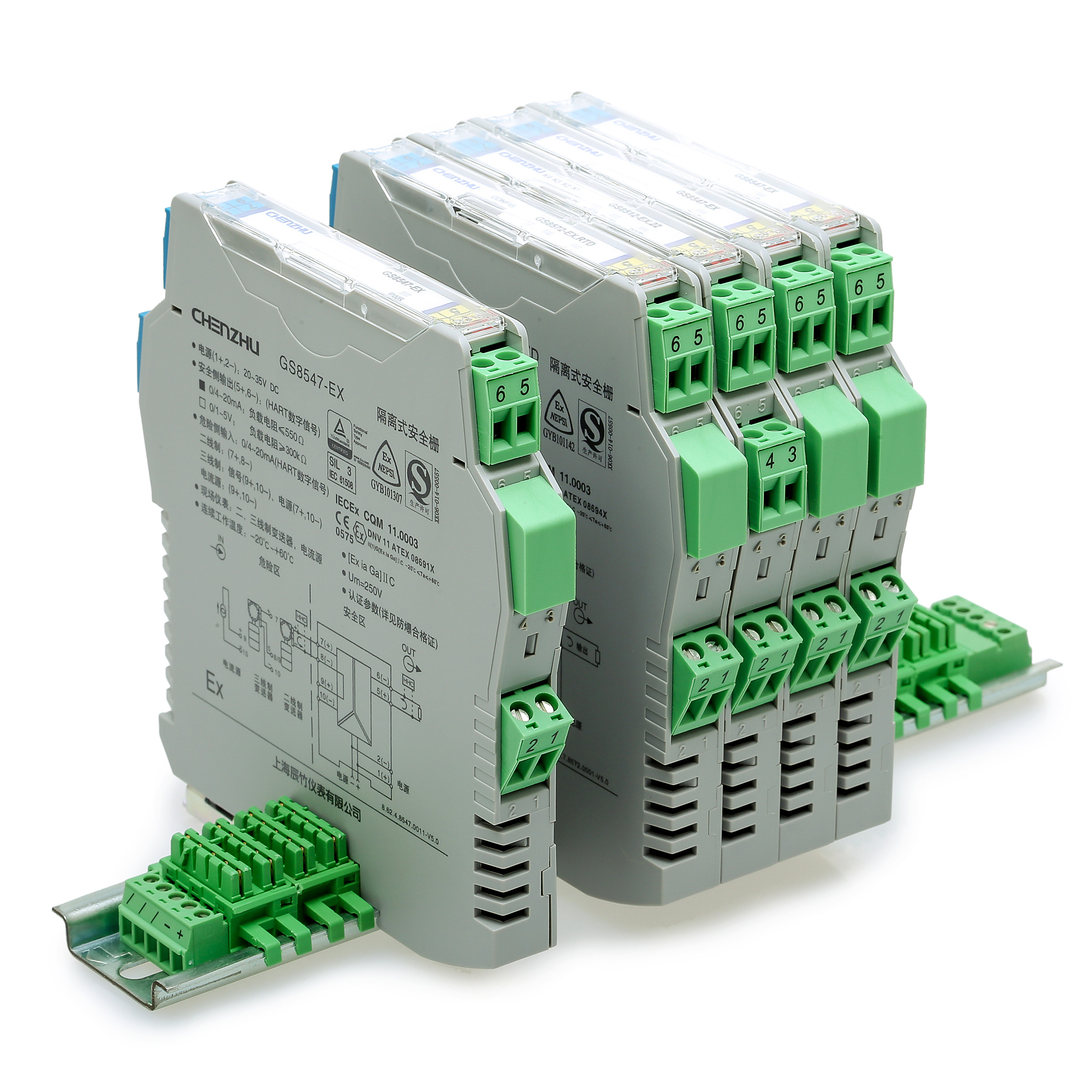

安装与拆卸









总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
总线连接器 12.5mm产品适用
CZBPS-C-12.5  总线连接器 12.5mm产品适用
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的12.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

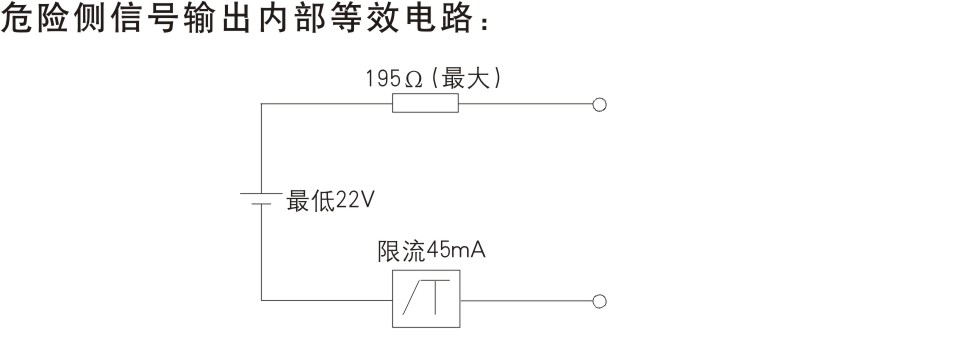

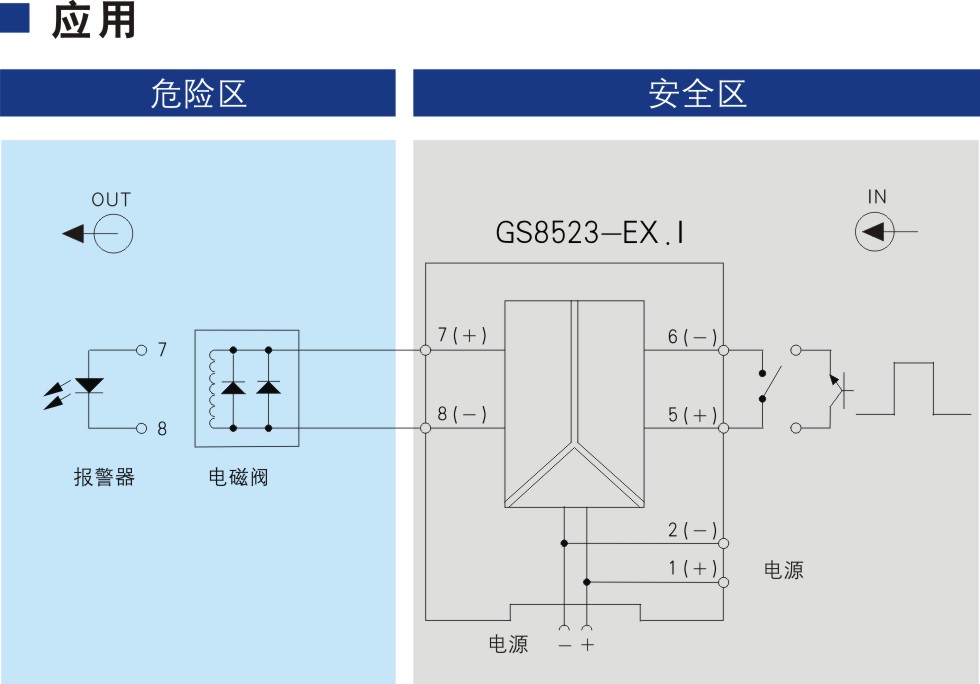

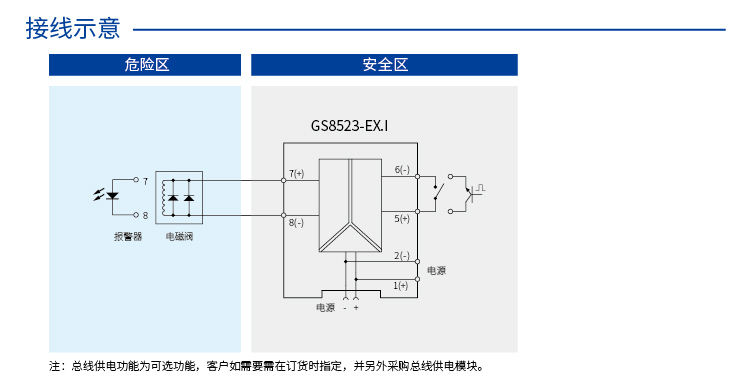

尺寸图 应用图 说明图 说明图
一进一出 开关量输出隔离式安全栅 一进一出 开关量输出隔离式安全栅 一进一出 开关量输出隔离式安全栅 一进一出 开关量输出隔离式安全栅
基本参数
驱动电流 12V/45mA
通道数 1进1出
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]IIC
重量 约100g
连接的现场设备 电磁阀、声光报警器等现场本安设备
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 开关
输出数据

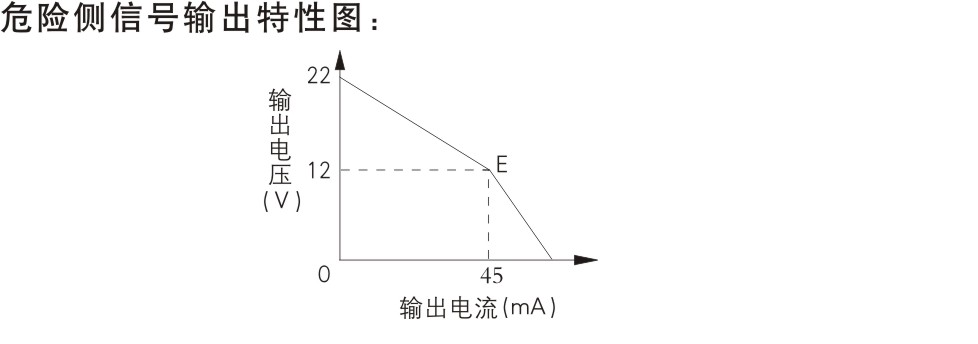

输出电压 开路时输出电压:22V~24V;电流45mA时输出电压:≥12V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,45mA输出时)≤80mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;ATEX
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、IEC 60079-11、IEC 60079-26
ATEX II(1)G[Ex ia Ga]IIC 符合EN 60079-0 、EN 60079-11、EN 60079-26

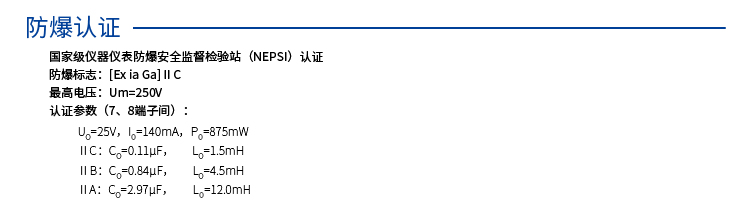

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 25V(7,8端子间)
最大输出电流Io 140mA(7,8端子间)
最大输出功率Po 875mW(7,8端子间)
ⅡC 最大外部电感Lo 1.5mH(7,8端子间)
ⅡC 最大外部电容Co 0.11μF(7,8端子间)
ⅡB 最大外部电感Lo 4.5mH(7,8端子间)
ⅡB 最大外部电容Co 0.84μF(7,8端子间)
ⅡA 最大外部电感Lo 12.0mH(7,8端子间)
ⅡA 最大外部电容Co 2.97μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
