一进一出 开关量输出隔离式安全栅(回路供电)
GS8523-EX  一进一出 开关量输出隔离式安全栅(回路供电)
开关量输出安全栅,将安全区的电源通过开关控制,驱动危险区的现场本安设备,适用于驱动如电磁阀、声光报警器等一些小功率本安设备。输入输出隔离,允许控制开关直接连到24V DC供电回路的任一端。
通道数:
一进一出
输入:
湿接点
输出:
12V/45mA
供电方式:
回路供电
电源连接方式:
端子供电
特殊功能:
总线供电功能
SIL等级:
SIL3
GS8523-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)



一进一出 开关量输出隔离式安全栅(回路供电)


可插拔接线端子

一进一出 开关量输出隔离式安全栅(回路供电)


安装与拆卸




图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

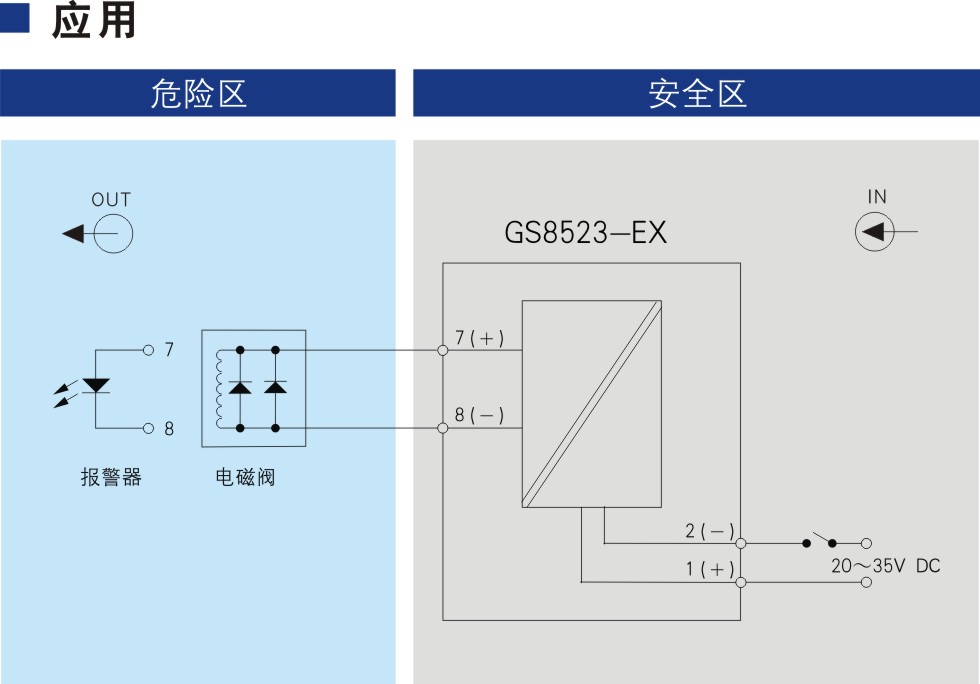

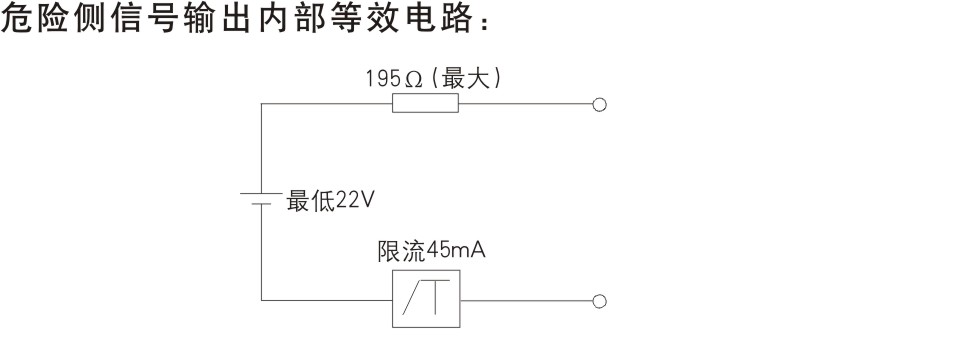

尺寸图 应用图 说明图
一进一出 开关量输出隔离式安全栅(回路供电) 一进一出 开关量输出隔离式安全栅(回路供电) 一进一出 开关量输出隔离式安全栅(回路供电)
基本参数
驱动电流 12V/45mA
通道数 1进1出
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC
绝缘电阻 非本安端~本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]IIC
重量 约100g
连接的现场设备 电磁阀、声光报警器等现场本安设备
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 开关
输出数据
输出电压 开路时输出电压:22V~24V; 电流45mA时输出电压:≥12V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,45mA输出时)≤75mA
供电方式 回路供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;ATEX;功能安全(TUV SIL);TIIS;CE
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26
ATEX II(1)G[Ex ia Ga]IIC 符合EN 60079-0 、EN 60079-11、EN 60079-26
功能安全 SIL3 符合 IEC 61508
TIIS 日本产业安全技术协会
CE 94/9/EC ATEX指令
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 25V(7,8端子间)
最大输出电流Io 140mA(7,8端子间)
最大输出功率Po 875mW(7,8端子间)
ⅡC 最大外部电感Lo 1.5mH(7,8端子间)
ⅡC 最大外部电容Co 0.11μF(7,8端子间)
ⅡB 最大外部电感Lo 4.5mH(7,8端子间)
ⅡB 最大外部电容Co 0.84μF(7,8端子间)
ⅡA 最大外部电感Lo 12.0mH(7,8端子间)
ⅡA 最大外部电容Co 2.97μF(7,8端子间)
安全相关参数(SIL)
设备类型 Type A
安全完整性等级(SIL) 3
操作模式(低要求) IEC 61508-低要求
(低要求)安全失效分数(SFF) 1
(低要求)检验测试间隔(PTI) 4年
(低要求)λS 167 FIT
(低要求)λDU 0 FIT
(低要求)λDD 0 FIT
(低要求)平均失效概率(PFDAVG) 0
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) 1
(高要求)检验测试间隔(PTI) 4年
(高要求)λS 167 FIT
(高要求)λDU 0 FIT
(高要求)λDD 0 FIT
(高要求)每小时失效概率(PFH) 0
(高要求)诊断覆盖率(DC) 0
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
