一进二出 模拟量输入隔离式安全栅
GS4044-EX  一进二出 模拟量输入隔离式安全栅
GS4044-EX为模拟量输入隔离栅,给危险区的变送器提供隔离电源,将变送器产生的0~20mA(也可以是0/4~20mA电流信号)从危险区隔离传输到安全区,同时支持HART数字信号双向传输。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进二出
输入:
0/4~20mA
配电:
15.5V/20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
底板供电
特殊功能:
底板输出信号
GS4044-EX
Product details
Technichal Data
Accessories
Download
contrast
enquire

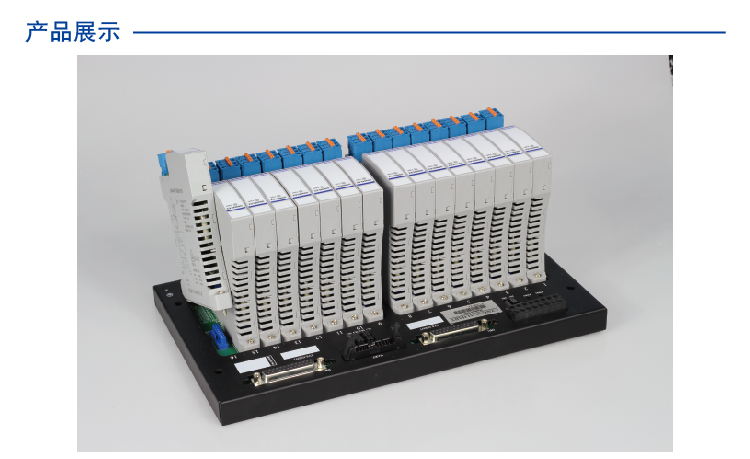

一进二出 模拟量输入隔离式安全栅

一进二出 模拟量输入隔离式安全栅

一进二出 模拟量输入隔离式安全栅

一进二出 模拟量输入隔离式安全栅


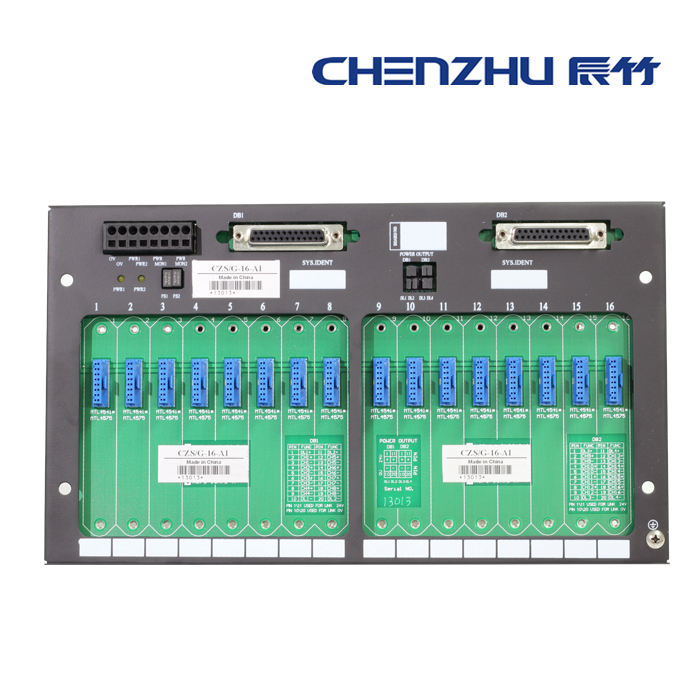

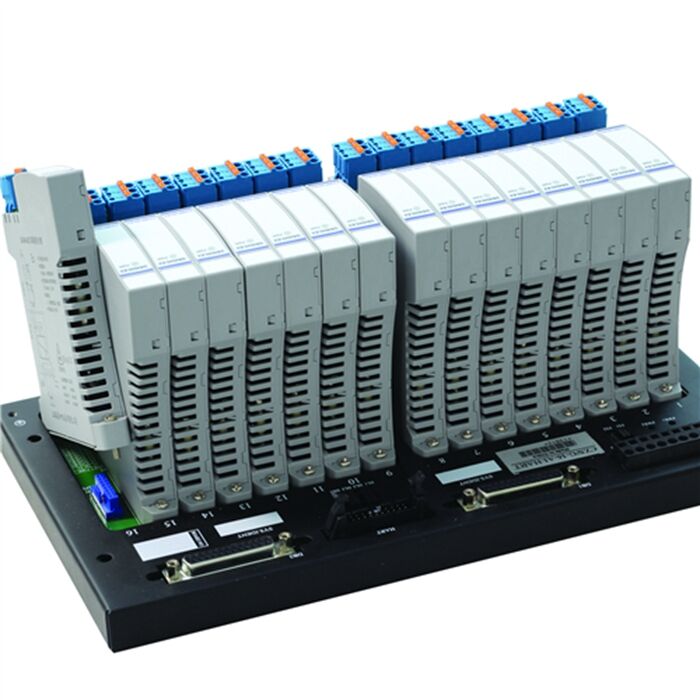

配通用DCS板卡模拟输入
CZS/G-32AI  配通用DCS板卡模拟输入
本款产品适用于通用DCS板卡模拟输入,预制电缆型号为CZSC/G-20D,使用通用板卡电缆20P。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
数据通信
使用环境
连接参数
安装
注意
Generate PDF
Technichal Data
图示

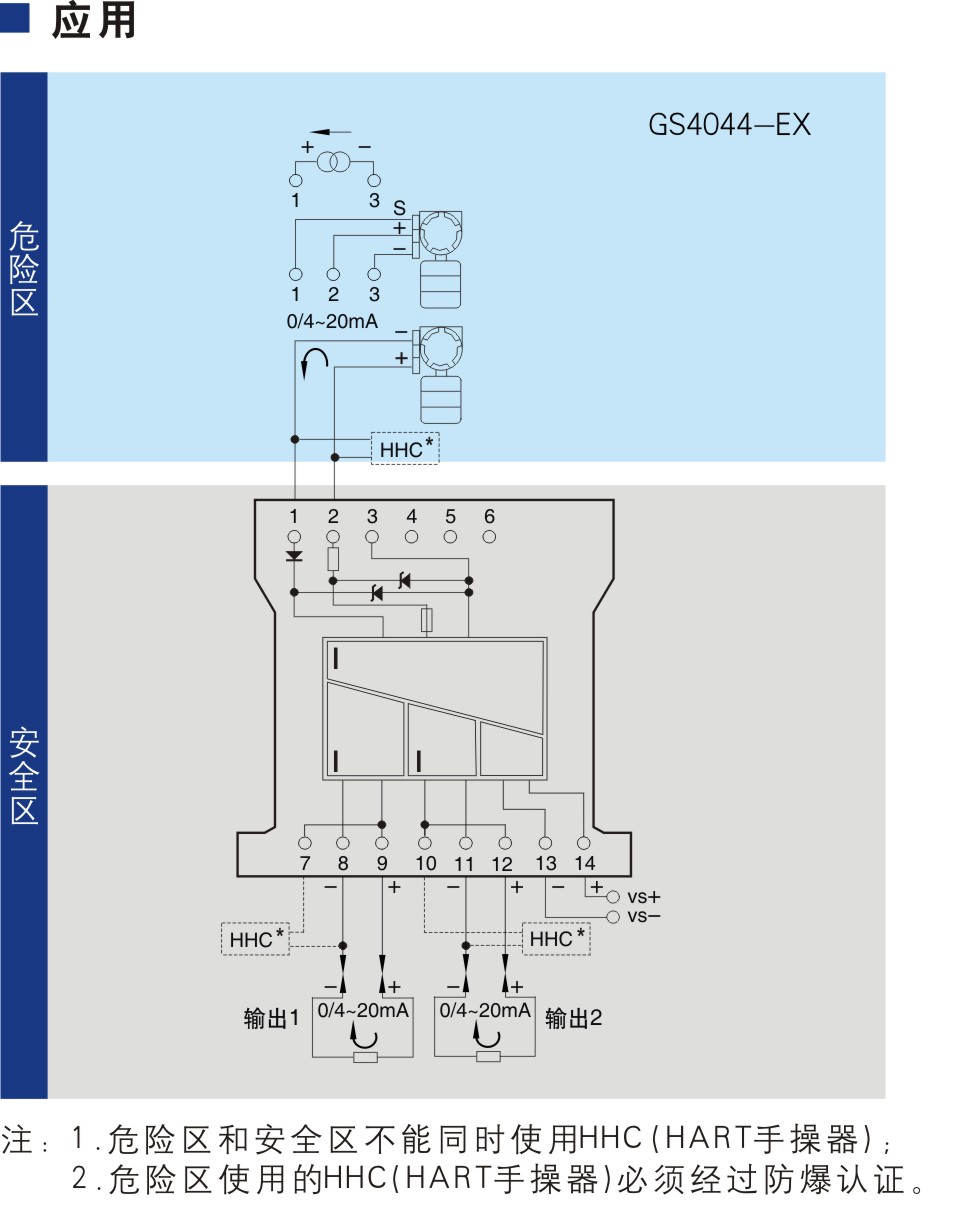

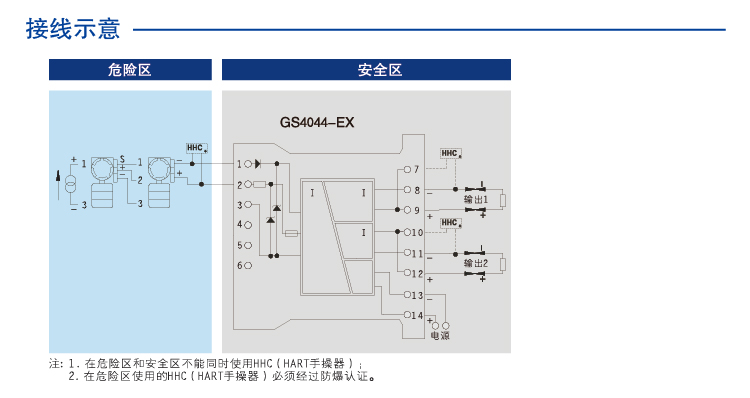

应用图 尺寸图
一进二出 模拟量输入隔离式安全栅 一进二出 模拟量输入隔离式安全栅
基本参数
通道数 1进2出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC [Ex iaD]
重量 约115g
连接的现场设备 二线制智能变送器(HART)、三线制变送器,电流源信号
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
开路电压 ≤28V
配电电压 20mA时电压:≥15.5V
正常工作电流 ≤25mA
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤300Ω(用户可选550Ω),RL≥250Ω(HART通信)
电压输出负载电阻 RL≥330kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤75mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 底板供电

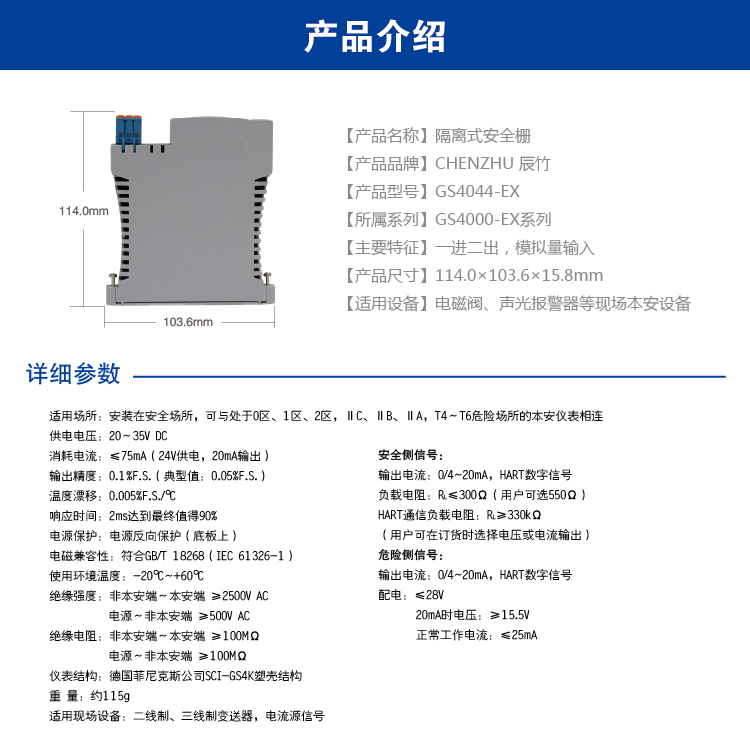

尺寸
深度 114.0mm
高度 103.6mm
宽度 15.8mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准

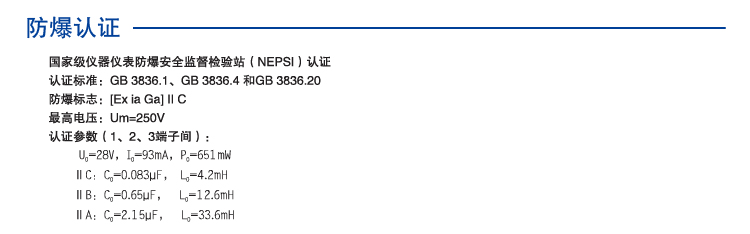

NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(1,2,3端子间)
最大输出电流Io 93mA(1,2,3端子间)
最大输出功率Po 651mW(1,2,3端子间)
ⅡC 最大外部电感Lo 4.2mH(1,2,3端子间)
ⅡC 最大外部电容Co 0.083μF(1,2,3端子间)
ⅡB 最大外部电感Lo 12.6mH(1,2,3,端子间)
ⅡB 最大外部电容Co 0.65μF (1,2,3端子间)
ⅡA 最大外部电感Lo 33.6mH(1,2,3端子间)
ⅡA 最大外部电容Co 2.15μF(1,2,3端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;A级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;A级
静电放电抗扰度 依据标准:IEC 61326-1;B级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 直插式弹簧连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
