一进一出 模拟量输入隔离式安全栅(回路供电)
GS8531-EX  一进一出 模拟量输入隔离式安全栅(回路供电)
既可给危险区的变送器提供隔离电源,将变送器产生的电流信号从危险区隔离传送到安全侧;也可把安全侧的电流信号隔离传送到危险区,驱动现场的执行机构等设备。同时支持HART数字信号双向传输。
通道数:
一进一出
输入:
4~20mA
配电:
(Ue-RL×0.02-6)/20mA
输出:
4~20mA
供电方式:
回路供电
电源连接方式:
端子供电
GS8531-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 模拟量输入隔离式安全栅(回路供电)

一进一出 模拟量输入隔离式安全栅(回路供电)

一进一出 模拟量输入隔离式安全栅(回路供电)

一进一出 模拟量输入隔离式安全栅(回路供电)



一进一出 模拟量输入隔离式安全栅(回路供电)

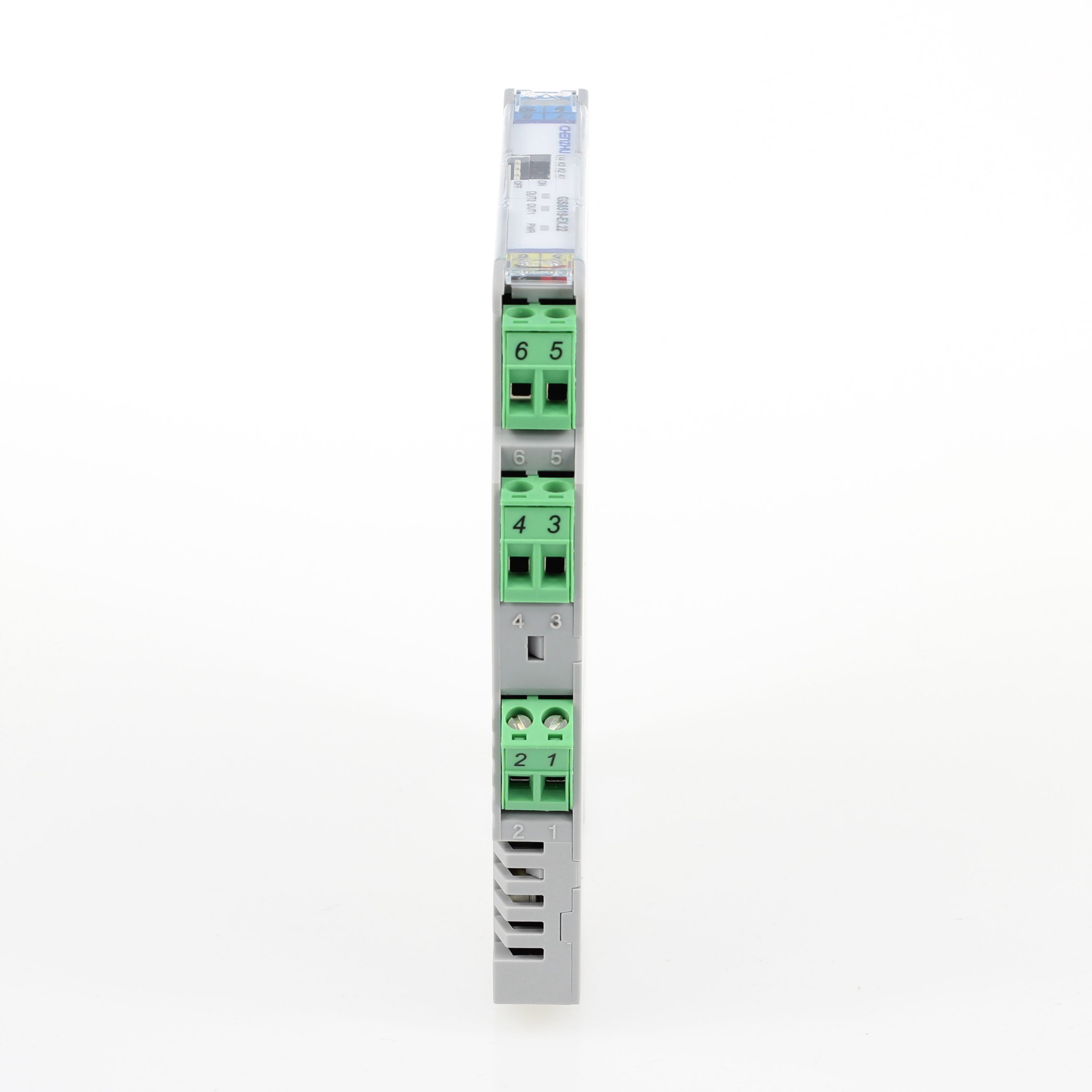

可插拔接线端子

一进一出 模拟量输入隔离式安全栅(回路供电)

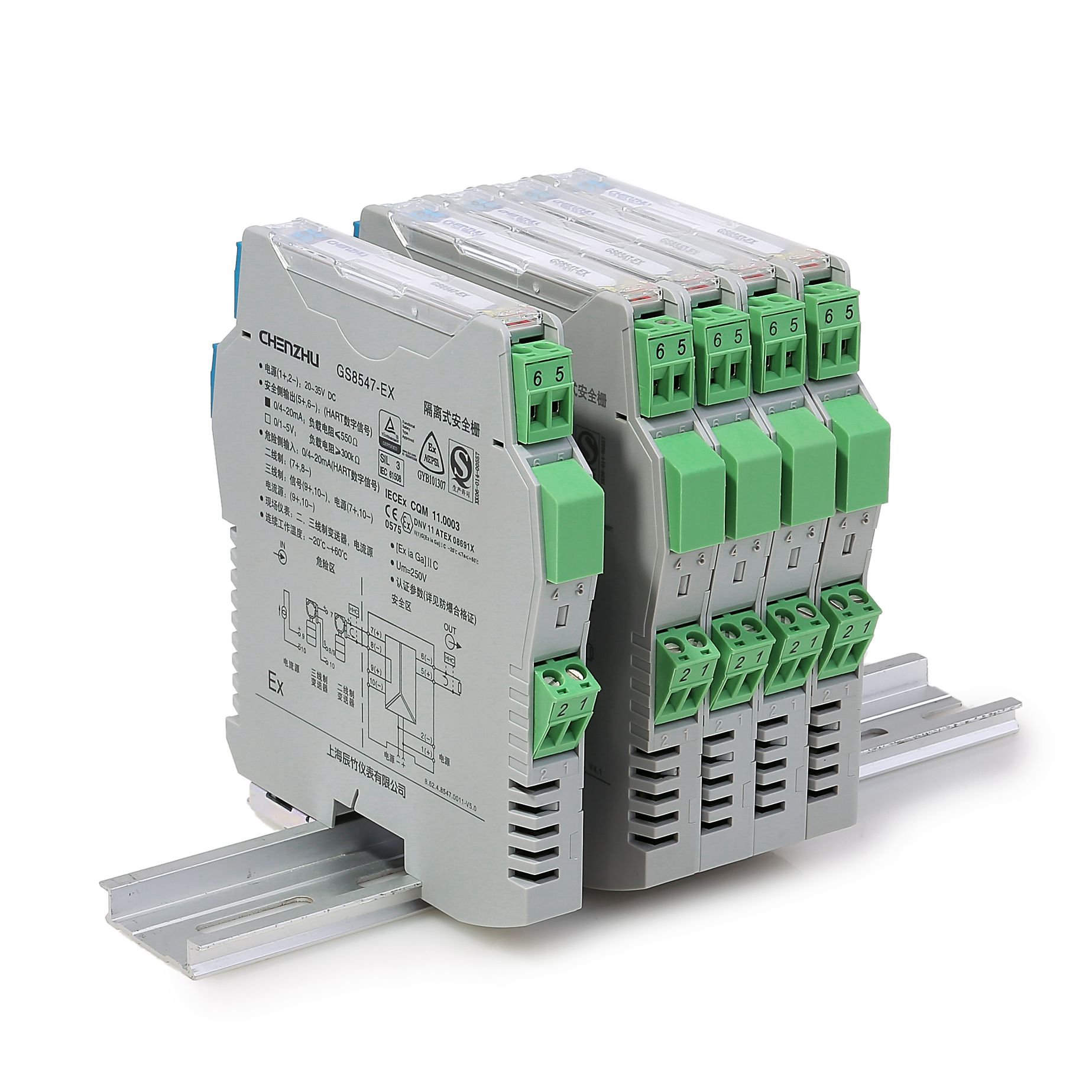

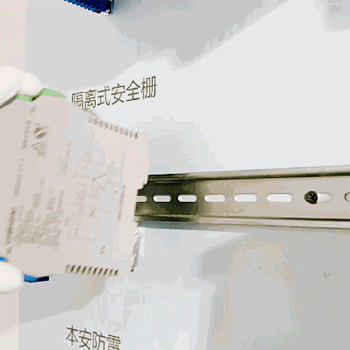

安装与拆卸












相关阅读:

辰竹安全栅GS8531-EX如何与西门子S7-300 PLC匹配接线?


以上如需更多信息,请与辰竹联系:


销售服务:021-64360668

技术支持:400 881 0780

邮 箱:chenzhu@chenzhu-inst.com


图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
数据通信
使用环境
连接参数
安装
注意
Generate PDF
Technichal Data
图示

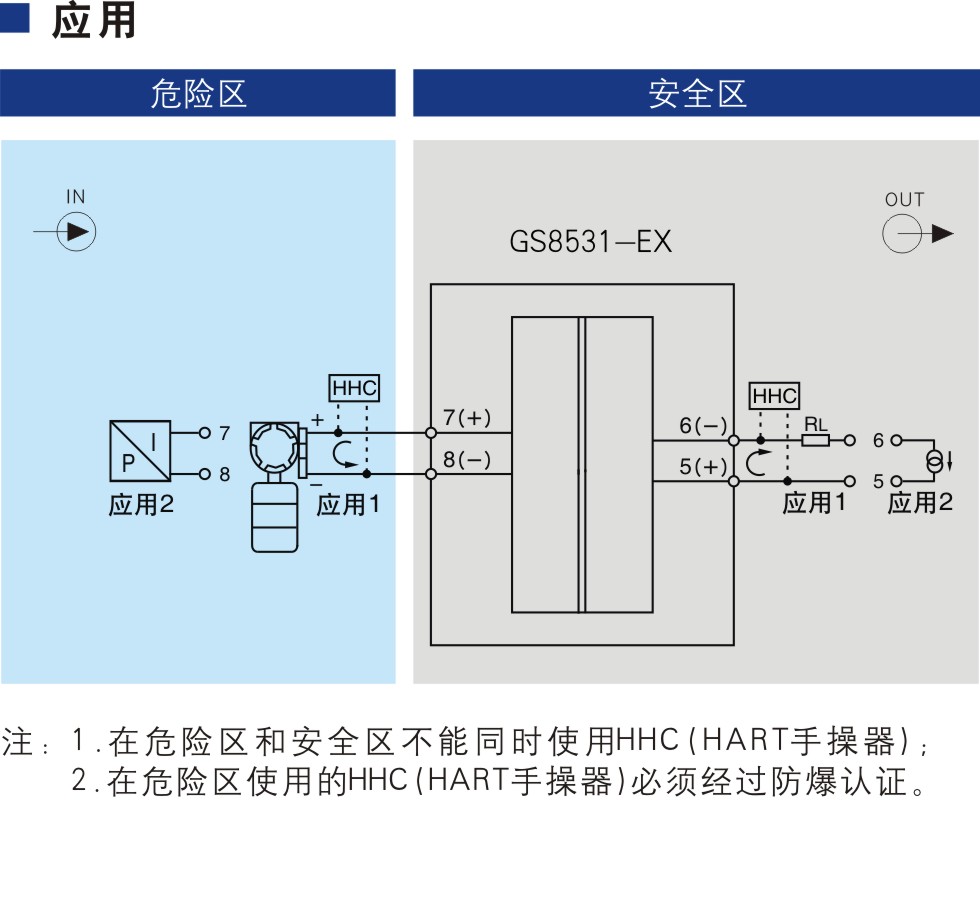

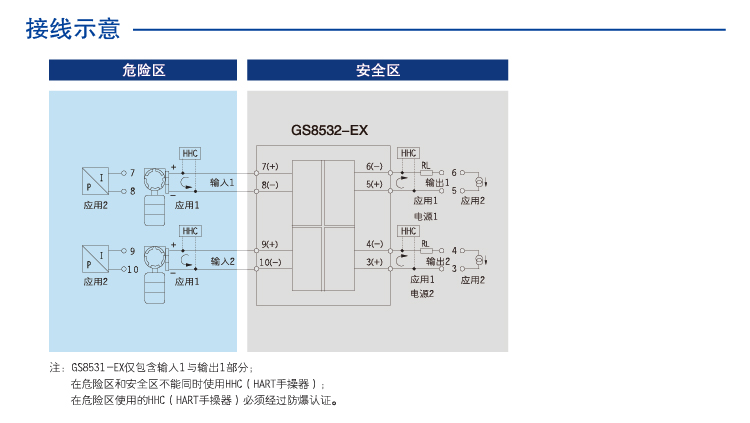

应用图 尺寸图
一进一出 模拟量输入隔离式安全栅(回路供电) 一进一出 模拟量输入隔离式安全栅(回路供电)

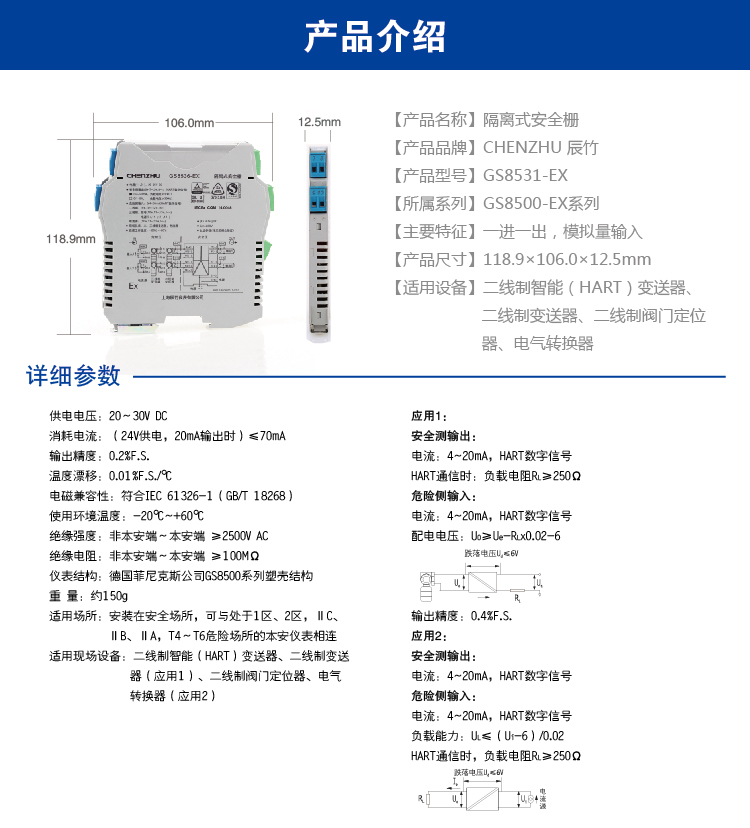

基本参数
通道数 1进1出
输出精度(20°C) 0.4%F.S(应用1);0.2%F.S(应用2)
温度漂移 0.01%F.S./℃
绝缘强度 非本安端~本安端≥2500V AC
绝缘电阻 非本安端~本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ib Gb]IIC
重量 约150g
连接的现场设备 二线制变送器(HART);二线制智能变送器(应用1);二线制阀门定位器;电气转换器(应用2)
适用场所 1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 4~20mA;HART数字信号
配电电压 UO≥Ue-RL×0.02-6(应用1)
输出数据
输出信号 4~20mA;HART数字信号
电流输出负载电阻 RL≥250Ω(HART通信时)
负载能力 RL≤(Ui-6)/0.02(应用2)
电源
供电电压(Ue) 20~30V DC(应用1)
电源保护 电源反向保护
供电方式 回路供电
电源连接方式 端子供电

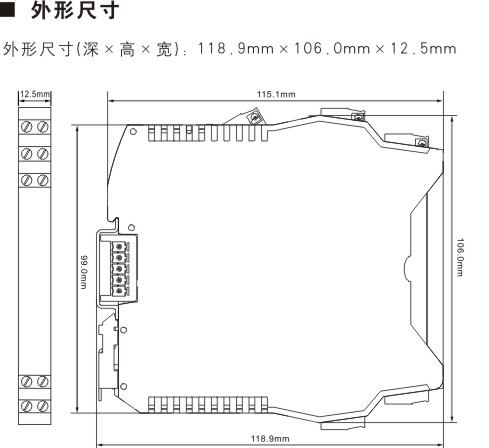

尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ib Gb] IIC 符合GB3836.1、GB3836.4

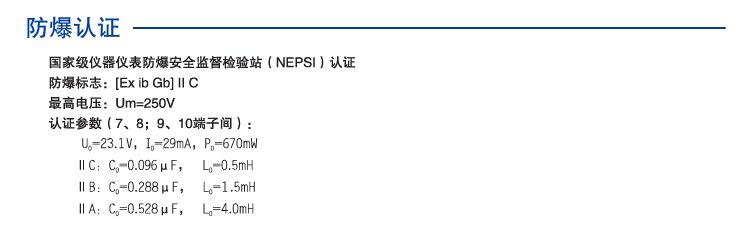

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 23.1V(7,8端子间)
最大输出电流Io 29mA(7,8端子间)
最大输出功率Po 670mW(7,8端子间)
ⅡC 最大外部电感Lo 0.5mH(7,8端子间)
ⅡC 最大外部电容Co 0.096μF(7,8端子间)
ⅡB 最大外部电感Lo 1.5mH(7,8端子间)
ⅡB 最大外部电容Co 0.288μF(7,8端子间)
ⅡA 最大外部电感Lo 4.0mH(7,8端子间)
ⅡA 最大外部电容Co 0.528μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
