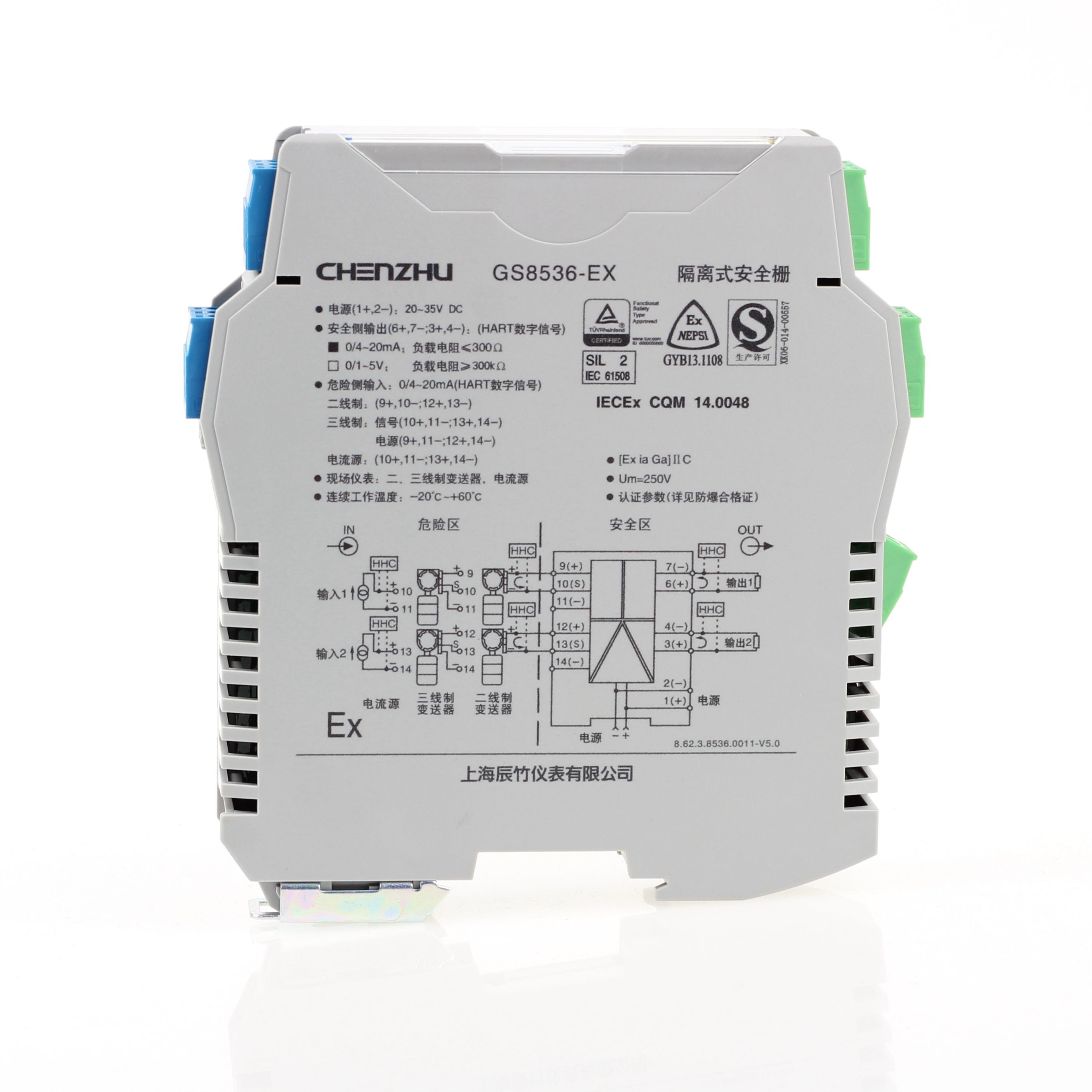

二进二出 模拟量输入隔离式安全栅
GS8536-EX  二进二出 模拟量输入隔离式安全栅
[Ex ia Ga]ⅡC [Ex iaD] 粉尘防爆认证产品!二线制智能变送器(HART)、三线制变送器、电流源输入检测端隔离安全栅(双路),给危险区的变送器提供隔离电源,变送器产生的4~20mA信号(也可以是电流源信号),从危险侧隔离传输到安全侧以4~20mA(或1~5V)输出,同时支持HART数字信号双向传输。该产品需要独立供电、电源、输入和输出三隔离。 注:用户可在订货时,指定电流或电压输出或输出回路供电
通道数:
二进二出
输入:
0/4~20mA
配电:
15.5V/20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
SIL等级:
SIL2
GS8536-EX
产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

二进二出 模拟量输入隔离式安全栅

二进二出 模拟量输入隔离式安全栅

二进二出 模拟量输入隔离式安全栅

二进二出 模拟量输入隔离式安全栅

二进二出 模拟量输入隔离式安全栅

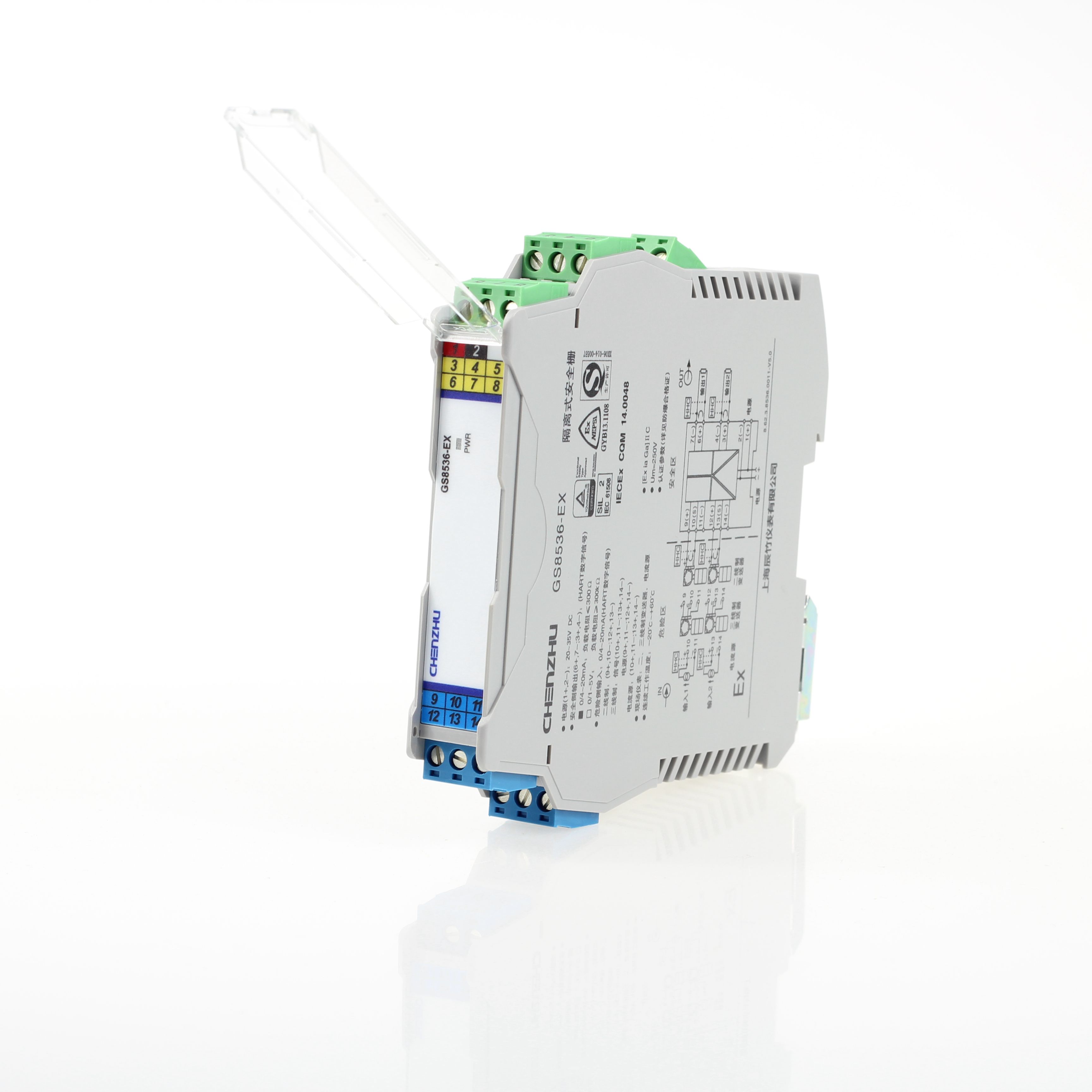

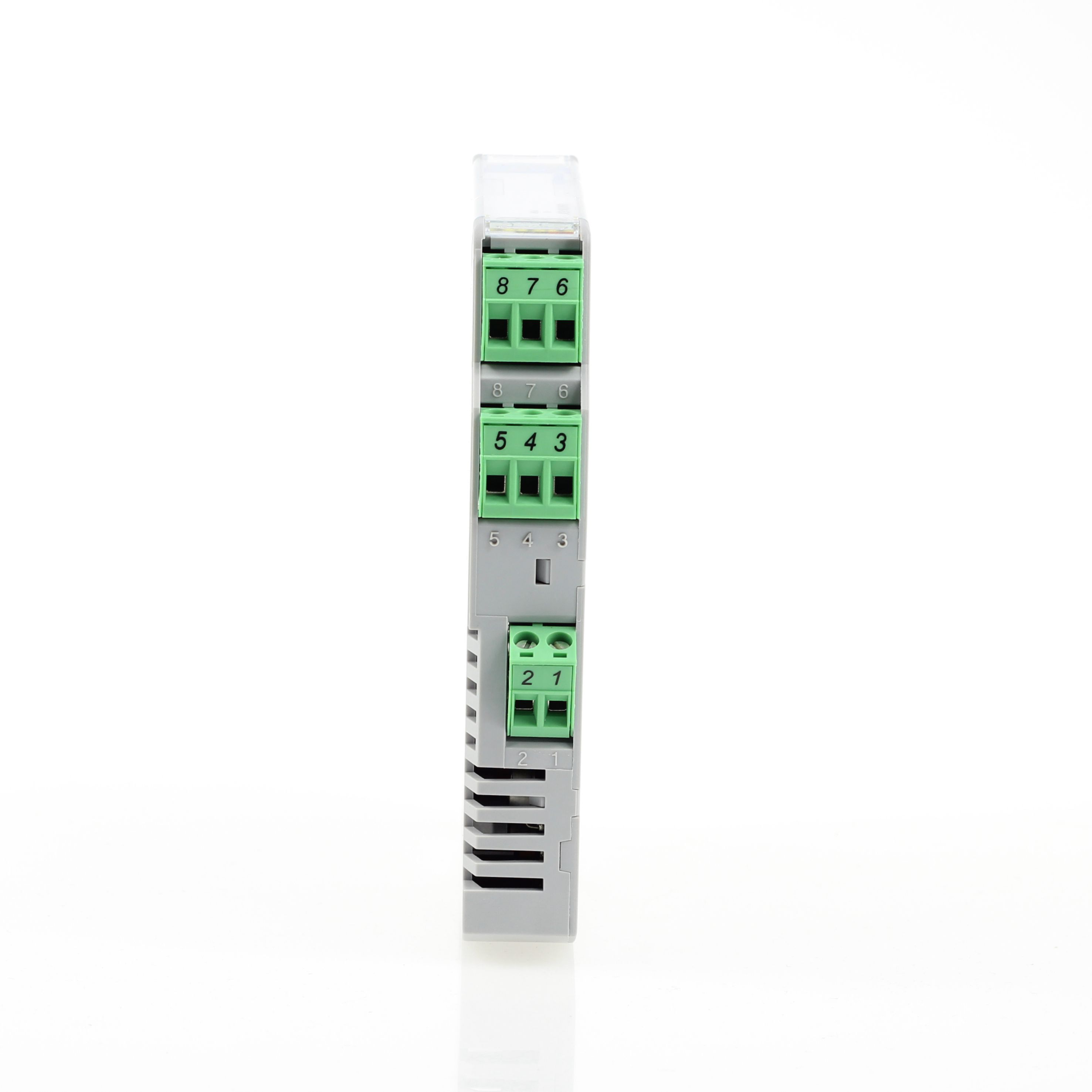

可插拔接线端子

二进二出 模拟量输入隔离式安全栅


安装与拆卸



二进二出 模拟量输入隔离式安全栅

二进二出 模拟量输入隔离式安全栅


CHENZHU EPLAN GS8536-EX.edz

总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8500-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
EMC数据
数据通信
使用环境
连接参数
安装
注意
产品参数
图示

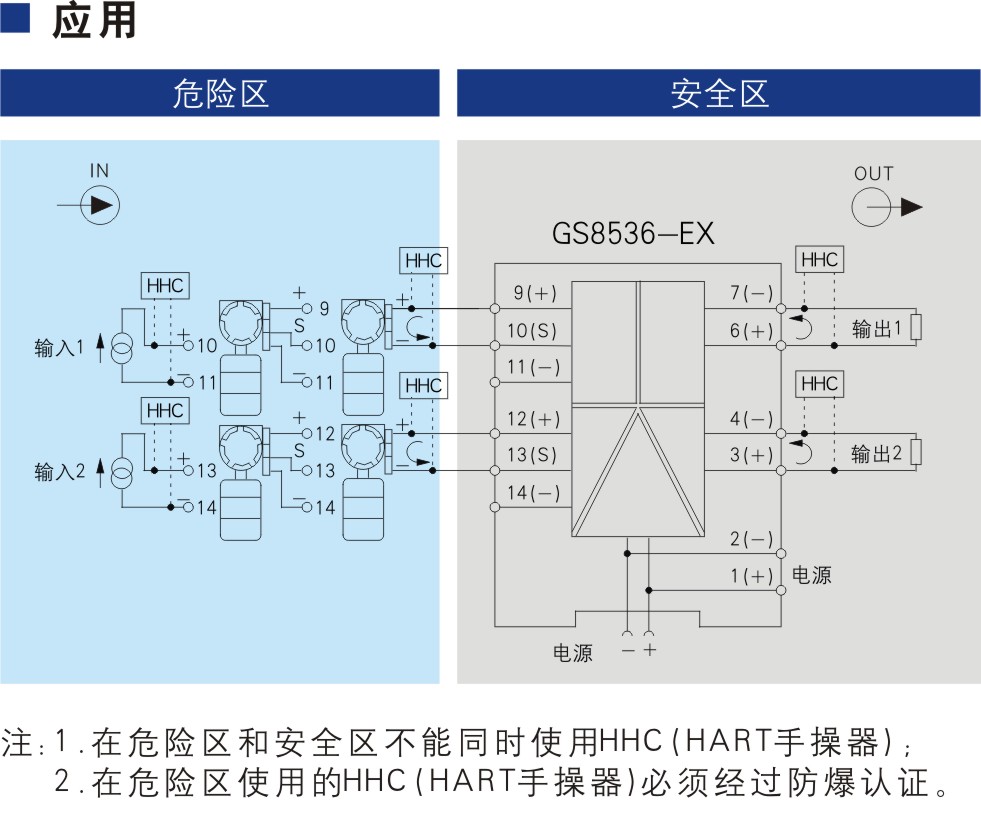

应用图 尺寸图
二进二出 模拟量输入隔离式安全栅 二进二出 模拟量输入隔离式安全栅
基本参数
通道数 2进2出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 8268),IEC 61326-3-1
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约135g
连接的现场设备 二线制智能(HART)变送器;三线制变送器;电流源信号
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
开路电压 ≤28V
配电电压 20mA时电压:≥15.5V
正常工作电流 ≤25mA
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤300Ω,RL≥250Ω(电流输出,HART通信时)
电压输出负载电阻 RL≥330kΩ(电压输出)
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤100mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;SIL
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26
功能安全 SIL2 符合 IEC 61508
CCS 符合《钢制海船入级规范》
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(9,10,11;12,13,14端子间); 1.2V(10,11;13,14端子间)
最大输出电流Io 93mA(9,10,11;12,13,14端子间)
最大输出功率Po 651mW(9,10,11;12,13,14端子间)
ⅡC 最大外部电感Lo 4.2mH(9,10,11;12,13,14端子间) 100μF(10,11;13,14端子间)
ⅡC 最大外部电容Co 0.083μF(9,10,11;12,13,14端子间)
ⅡB 最大外部电感Lo 12.6mH(9,10,11;12,13,14端子间)
ⅡB 最大外部电容Co 0.65μF(9,10,11;12,13,14端子间)
ⅡA 最大外部电感Lo 33.6mH(9,10,11;12,13,14端子间)
ⅡA 最大外部电容Co 2.15μF(9,10,11;12,13,14端子间)
最高输入电压Ui 20V(10,11;13,14端子间)
最大输入电流Ii 110mA(10,11;13,14端子间)
最大内部等效电感Li 0.54μH(10,11;13,14端子间)
最大内部等效电容Ci 0μF(10,11;13,14端子间)
安全相关参数(SIL)
设备类型 Type A
安全完整性等级(SIL) 2
操作模式(低要求) IEC 61508-低要求
(低要求)检验测试间隔(PTI) 4年
(低要求)λS 358 FIT
(低要求)λSD 40 FIT
(低要求)λDD 0 FIT
(低要求)平均失效概率(PFDAVG) 0.000702
(低要求)诊断覆盖率(DC) 0.9822
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) 0.9887
(高要求)检验测试间隔(PTI) 4年
(高要求)λS 358 FIT
(高要求)λDU 40 FIT
(高要求)λDD 0 FIT
(高要求)每小时失效概率(PFH) 4E-08
(高要求)诊断覆盖率(DC) 0.9822
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
