一进一出 模拟量输入隔离式安全栅

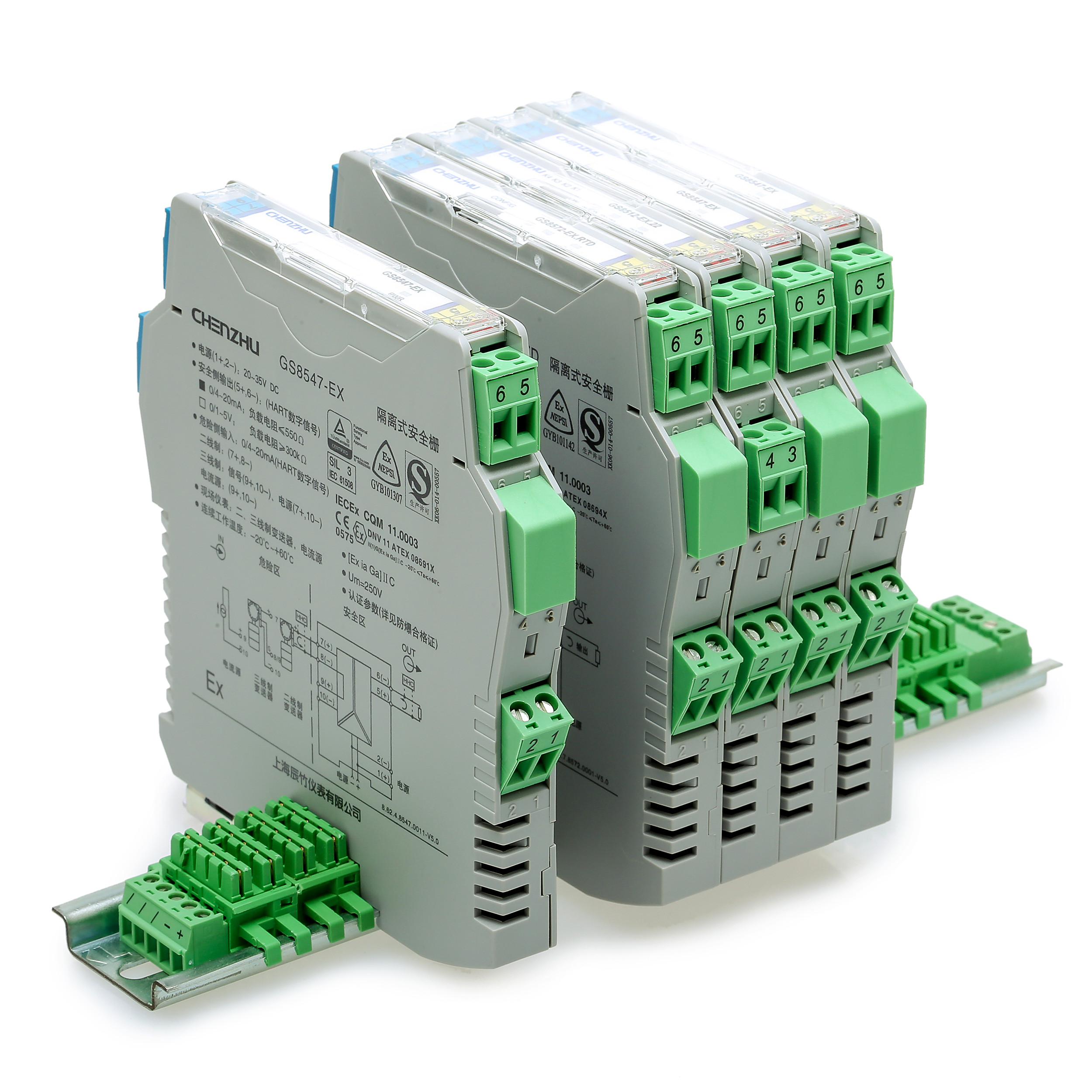

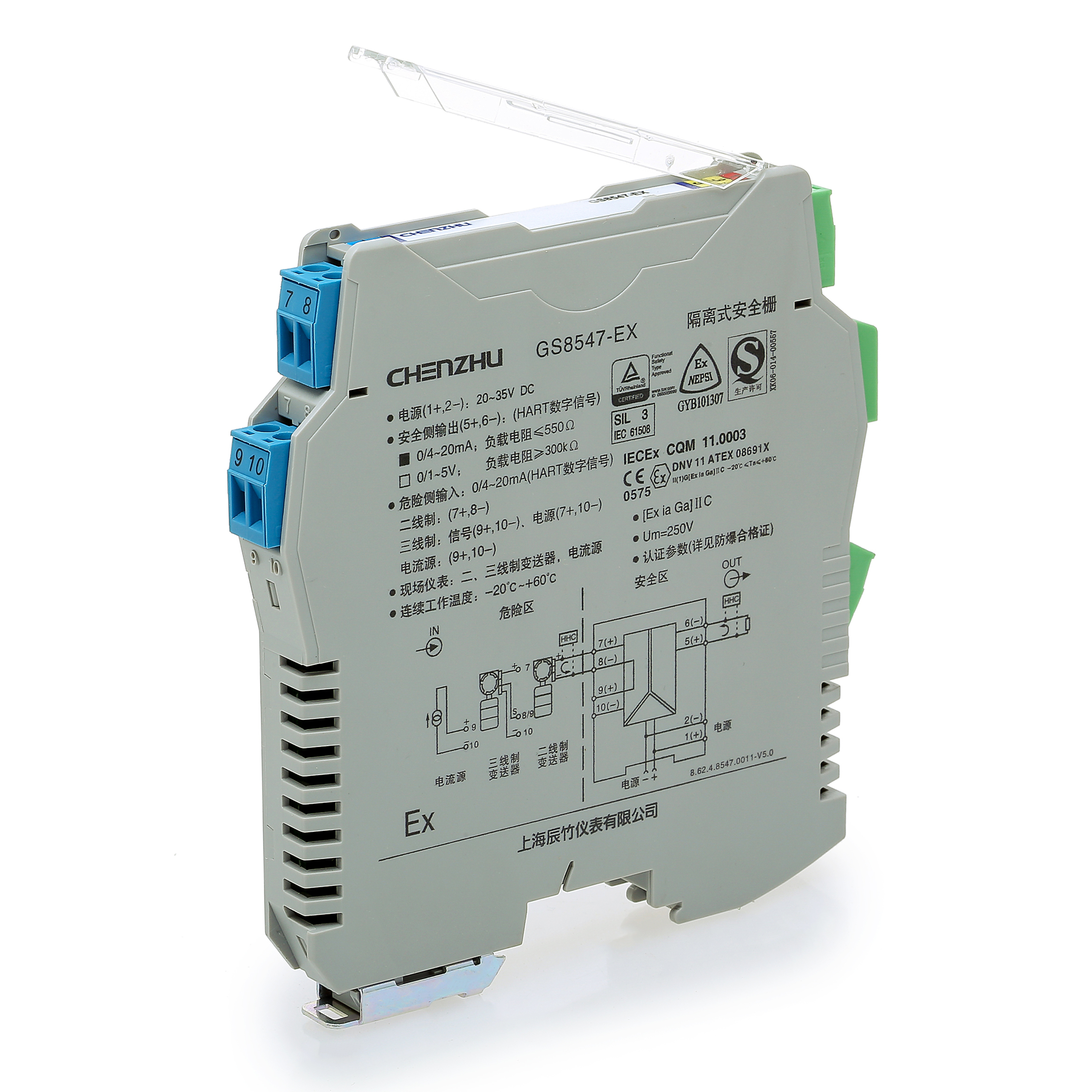

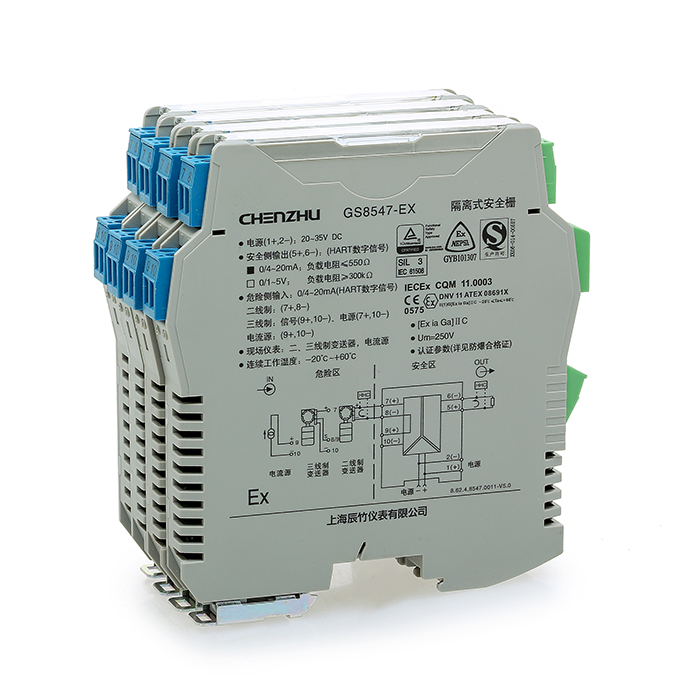

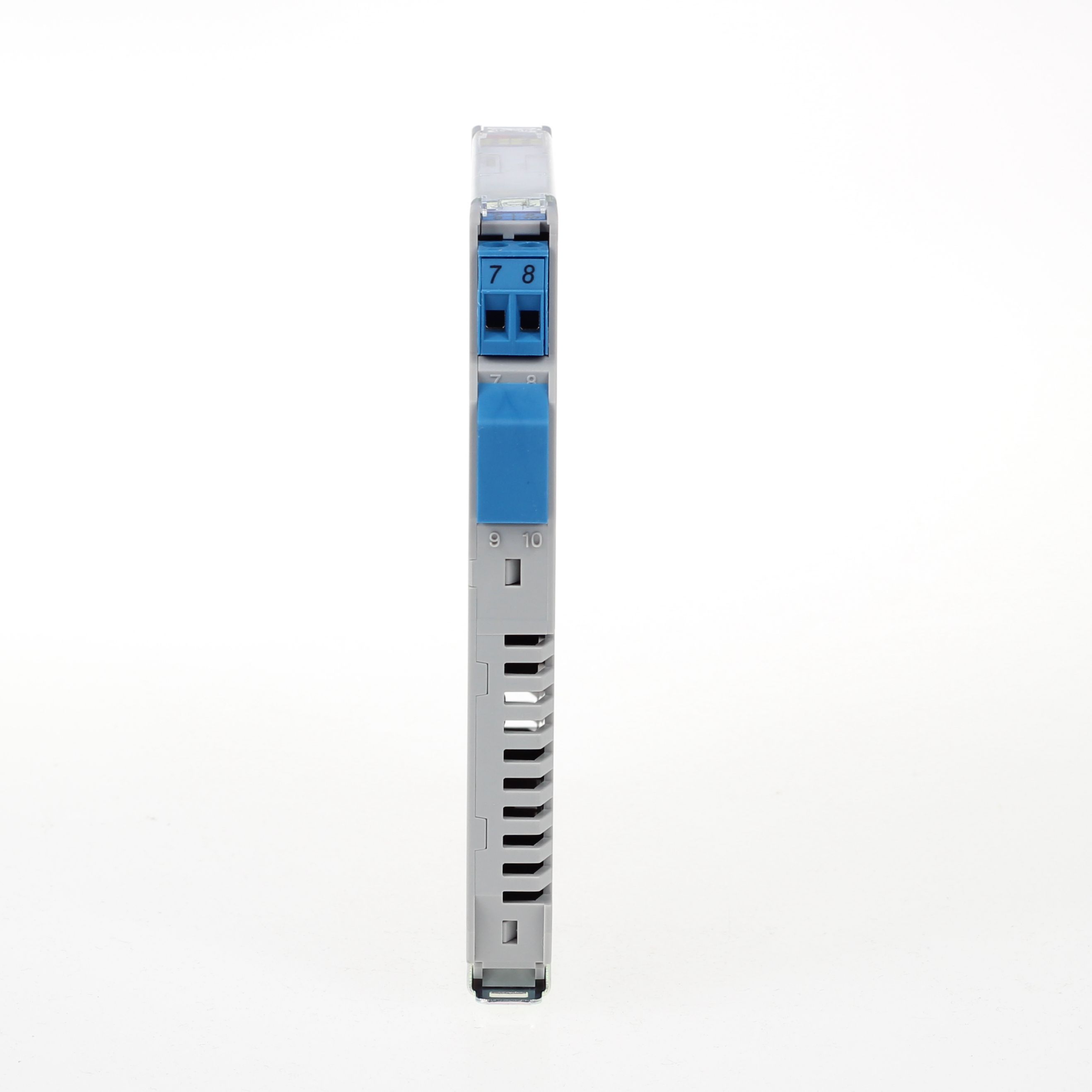

GS8547-EX  一进一出 模拟量输入隔离式安全栅
模拟量输入隔离栅,给危险区的变送器提供隔离电源,将变送器或电流源产品的电流信号从危险侧隔离传送到安全侧。支持HART信号双向传输。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
0/4~20mA
配电:
15.5V/20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
特殊功能:
-
SIL等级:
SIL3
contrast
enquire
Generate PDF
GS8547-EX
Product details
Accessories
Download
Technichal Data
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
EMC数据
数据通信
使用环境
连接参数
安装
注意
图示



一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅



一进一出 模拟量输入隔离式安全栅


可插拔接线端子

一进一出 模拟量输入隔离式安全栅


安装与拆卸



一进一出 模拟量输入隔离式安全栅





一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

相关阅读:

辰竹安全栅GS8547-EX如何与西门子S7-300 PLC匹配接线?

关键过程误停车率与安全仪表功能回路应用案例


以上如需更多信息,请与辰竹联系:


销售服务:021-64360668

技术支持:400 881 0780

邮 箱:chenzhu@chenzhu-inst.com

一进一出 模拟量输入隔离式安全栅

Technichal Data
基本参数
通道数 1进1出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268),IEC 61326-3-1
防爆标志 [Ex ia Ga]IIC [Ex iaD]
重量 约110g
连接的现场设备 二线制变送器(HART);三线制变送器;电流源信号
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
开路电压 ≤28V
配电电压 20mA时电压:≥15.5V
正常工作电流 ≤25mA
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤550Ω,RL≥250Ω(电流输出,HART通信时)
电压输出负载电阻 RL≥330kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤65mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;ATEX;SIL;TIIS;CCS
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、 IEC 60079-11、IEC 60079-26
ATEX II(1)G[Ex ia Ga]IIC 符合EN 60079-0 、 EN 60079-11、EN 60079-26
功能安全 SIL3 符合 IEC 61508
TIIS 日本产业安全技术协会
CCS 符合《钢制海船入级规范》
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(7,8,9,10端子间);1.2V(9,10端子间)
最大输出电流Io 93mA(7,8,9,10端子间)
最大输出功率Po 651mW(7,8,9,10端子间)
ⅡC 最大外部电感Lo 4.2mH(7,8,9,10端子间)
ⅡC 最大外部电容Co 0.083μF(7,8,9,10端子间)
ⅡB 最大外部电感Lo 12.6mH(7,8,9,10端子间)
ⅡB 最大外部电容Co 0.65μF(7,8,9,10端子间)
ⅡA 最大外部电感Lo 33.6mH(7,8,9,10端子间)
ⅡA 最大外部电容Co 2.15μF(7,8,9,10端子间)
最高输入电压Ui 20V(9,10端子间)
最大输入电流Ii 120mA(9,10端子间)
最大内部等效电感Li 0.54μH(7,8,9,10端子间)
最大内部等效电容Ci 0μF(7,8,9,10端子间)
安全相关参数(SIL)
设备类型 Type A
安全完整性等级(SIL) 3
操作模式(低要求) IEC 61508-低要求
(低要求)安全失效分数(SFF) 0.9887
(低要求)检验测试间隔(PTI) 4年
(低要求)λS 139 FIT
(低要求)λSD 4.36 FIT
(低要求)λDD 241 FIT
(低要求)平均失效概率(PFDAVG) 7.63E-05
(低要求)诊断覆盖率(DC) 0.9822
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) 0.9887
(高要求)检验测试间隔(PTI) 4年
(高要求)λS 139 FIT
(高要求)λDU 4.36 FIT
(高要求)λDD 241 FIT
(高要求)每小时失效概率(PFH) 4.36E-09
(高要求)诊断覆盖率(DC) 0.9822
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 7mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
图示

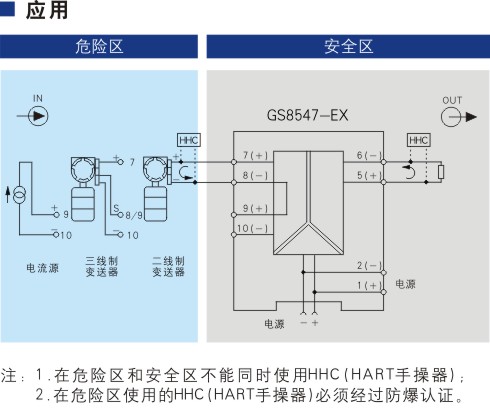

应用图 一进一出 模拟量输入隔离式安全栅

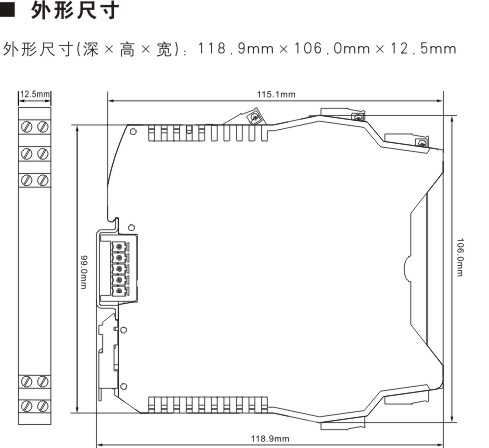

尺寸图 一进一出 模拟量输入隔离式安全栅
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
