一进一出 模拟量输入浪涌保护安全栅
LBGS8047-EX  一进一出 模拟量输入浪涌保护安全栅
具有防雷击浪涌保护功能的检测端安全栅。它的功能是从安全区向危险区的提供直流电源给二线制或三线制变送器,变送器产生4~20mA电流信号从危险区隔离传输到安全区,并且同时支持HART数字信号双向传输。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
0/4~20mA
配电:
15.5V/20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
端子供电
特殊功能:
浪涌保护功能
LBGS8047-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 模拟量输入浪涌保护安全栅

一进一出 模拟量输入浪涌保护安全栅

一进一出 模拟量输入浪涌保护安全栅


图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
电涌保护特性
EMC数据
数据通信
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

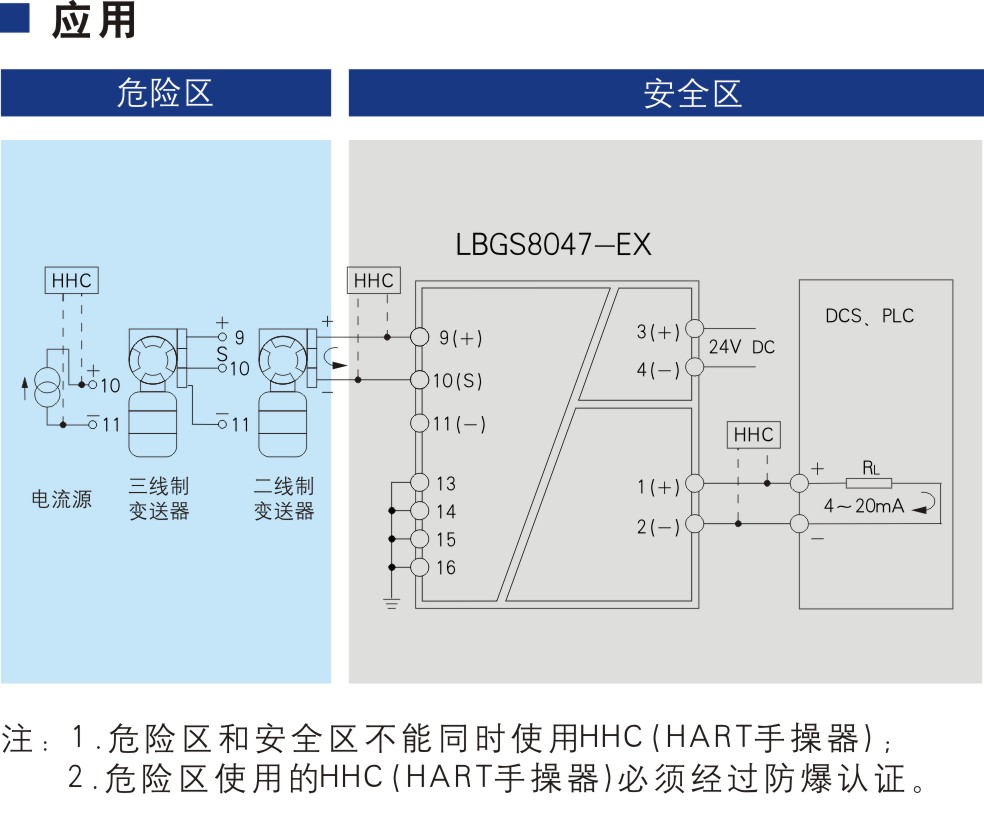

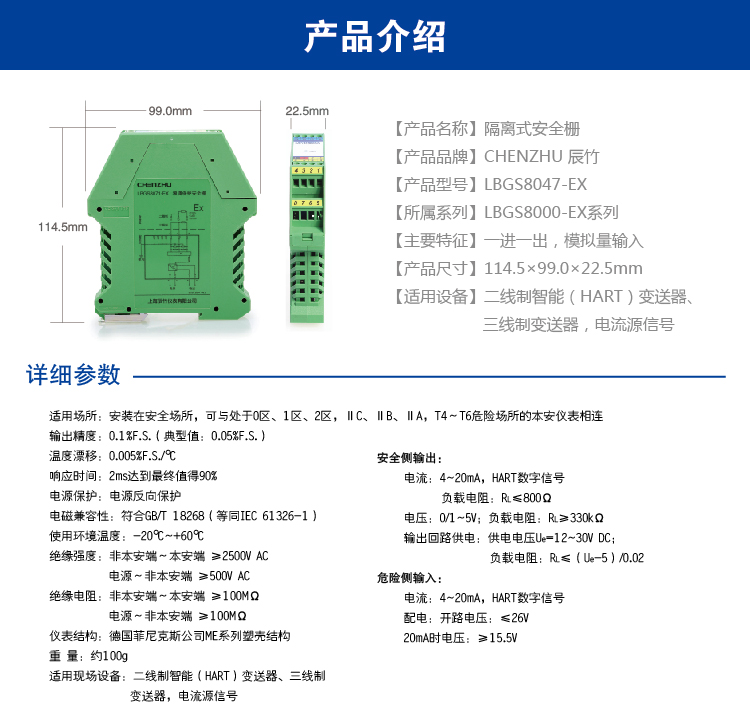

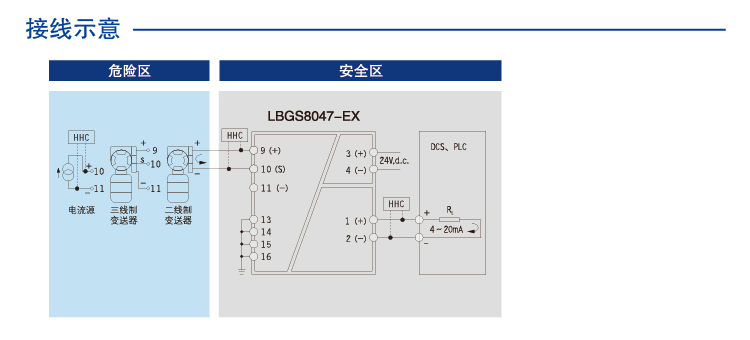

应用图 尺寸图
一进一出 模拟量输入浪涌保护安全栅 一进一出 模拟量输入浪涌保护安全栅
基本参数
通道数 1进1出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约100g
连接的现场设备 二线制智能(HART)变送器,三线制变送器、电流源信号
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
开路电压 ≤26V
配电电压 20mA时电压:≥15.5V
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤800Ω;RL≤(Ue-5)/0.02(输出回路供电)
电压输出负载电阻 RL≥330kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤75mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20

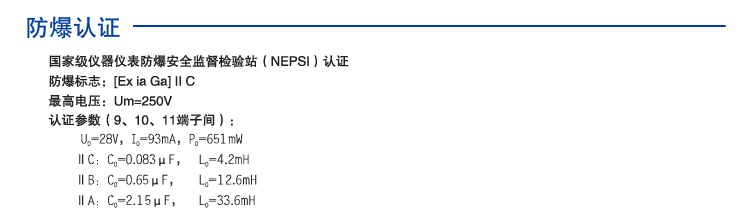

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(9,10,11端子间)
最大输出电流Io 93mA(9,10,11端子间)
最大输出功率Po 651mW(9,10,11端子间)
ⅡC 最大外部电感Lo 4.2mH(9,10,11端子间)
ⅡC 最大外部电容Co 0.083μF(9,10,11端子间)
ⅡB 最大外部电感Lo 12.6mH(9,10,11端子间)
ⅡB 最大外部电容Co 0.65μF(9,10,11端子间)
ⅡA 最大外部电感Lo 33.6mH(9,10,11端子间)
ⅡA 最大外部电容Co 2.15μF (9,10,11端子间)
电涌保护特性
标称放电电流In(8/20us) 10kA
电压保护水平Up 60V
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 非本安侧0.5~2.5mm²;本安侧1.5~2.5mm²
柔性导线可用横截面范围 非本安侧0.5~2.5mm²;本安侧1.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
