一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅
GS8247-EX.MR  一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅
模拟量输入,RS485、继电器输出报警设定隔离栅。给危险区的变送器提供隔离电源,并将变送器或电流源产生的4~20mA电流信号转换成数字信号,并以RS485总线信号输出。具有报警设定功能,可根据用户设定报警点由继电器报警输出。通讯和电源可选择导轨或端子连接方式。
输入:
4~20mA
模拟量输出:
RS-485输出:
继电器报警输出:
通道数:
一进三出
配电:
15.5V/20mA
电源连接方式:
24VDC 端子供电
24VDC 导轨总线供电
GS8247-EX.MR
产品详情
产品参数
配件
下载
点击咨询
加入对比
加入询价单

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅


可插拔接线端子

一进三出 模拟量输入,RS485、继电器输出报警设定隔离式安全栅

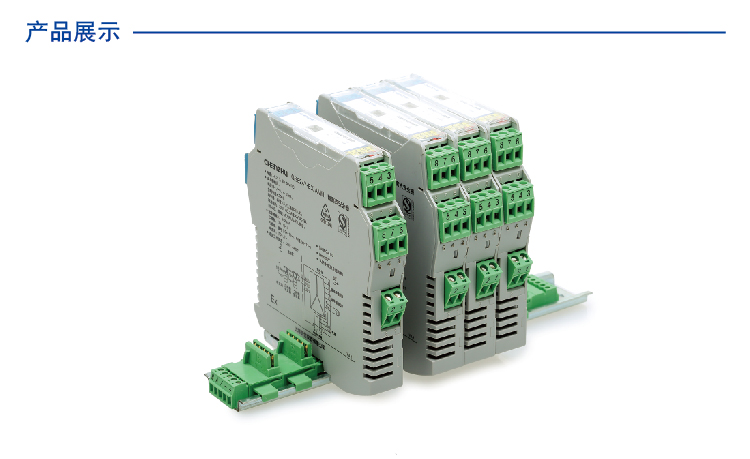

安装与拆卸




总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8200-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
总线连接器反向插头(GS8200-EX系列适用)
CZBPS-B2GS8200-EX系列
总线连接器反向插头(GS8200-EX系列适用)
适用于GS8200-EX系列隔离式安全栅产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器正向插头(GS8200-EX系列适用)
CZBPS-F2GS8200-EX系列
总线连接器正向插头(GS8200-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
产品参数

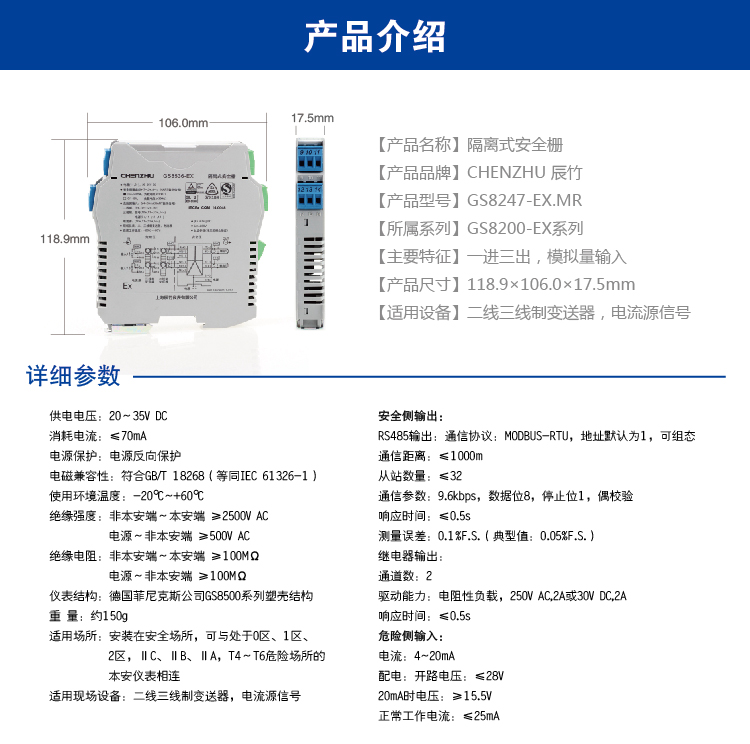

基本参数
通道数 1进3出
响应时间 RS485输出:≤0.5s;继电器输出:≤0.5s
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量 约150g
连接的现场设备 二线制变送器;三线制变送器;电流源
适用场所 安装在安全场所,可与最高处于0区 IIC,20区,IIIC 危险场所的本安仪表连接
输入数据
输入信号 4~20mA
正常工作电流 ≤25mA
开路电压 ≤28V
输出数据
驱动能力 继电器:250VAC,2A或30VDC,2A, RS485输出:最多可带32个收发器
负载类型 电阻性负载
报警电流 断线报警时,默认输出电流为21mA;短路报警时(仅RTD),默认输出电流为3mA,客户可自行组态。
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤85mA
供电方式 独立供电
电源连接方式 导轨线供电;端子供总电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V

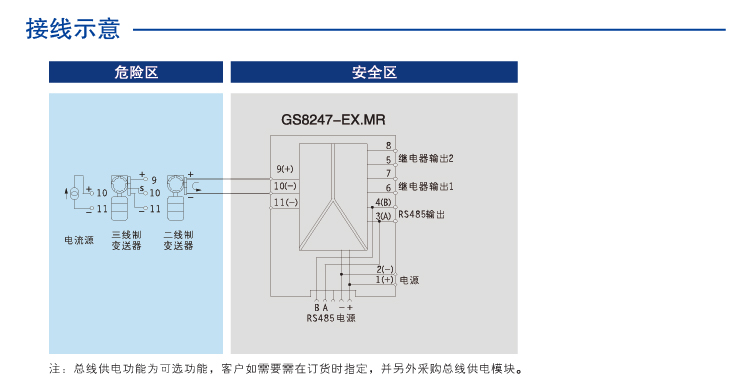

最大输出电压Uo 28V(9,10,11端子间)
最大输出电流Io 93mA(9,10,11端子间)
最大输出功率Po 651mW(9,10,11端子间)
ⅡC 最大外部电感Lo 4.2mH(9,10,11端子间)
ⅡC 最大外部电容Co 0.083μF(9,10,11端子间)
ⅡB 最大外部电感Lo 12.6mH(9,10,11端子间)
ⅡB 最大外部电容Co 0.65μF(9,10,11端子间)
ⅡA 最大外部电感Lo 33.6mH(9,10,11端子间)
ⅡA 最大外部电容Co 2.15μF(9,10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1
静电放电抗扰度 依据标准:IEC 61326-3-1
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
通信距离 ≤1000m
