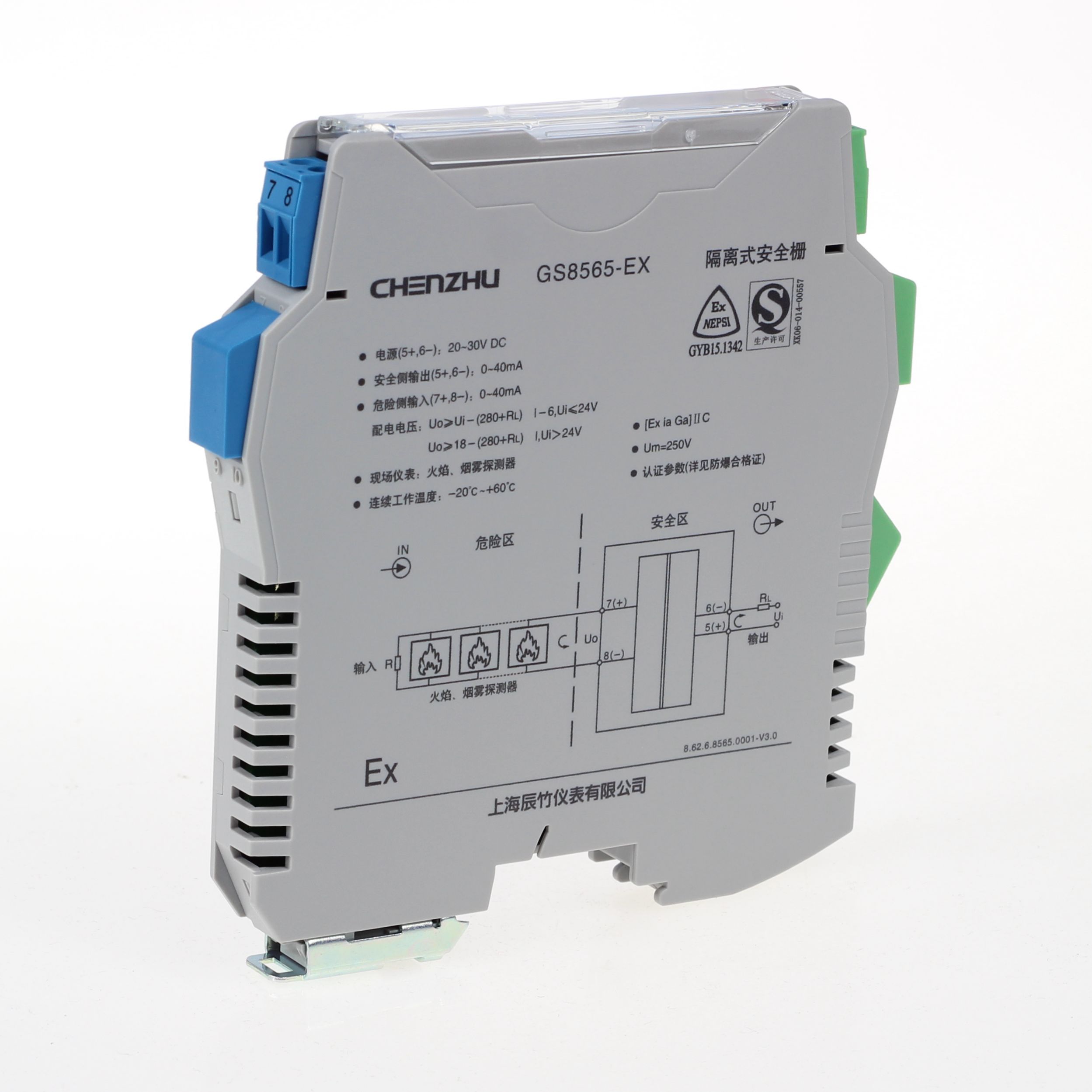

一进一出 火焰探测器输入隔离式安全栅

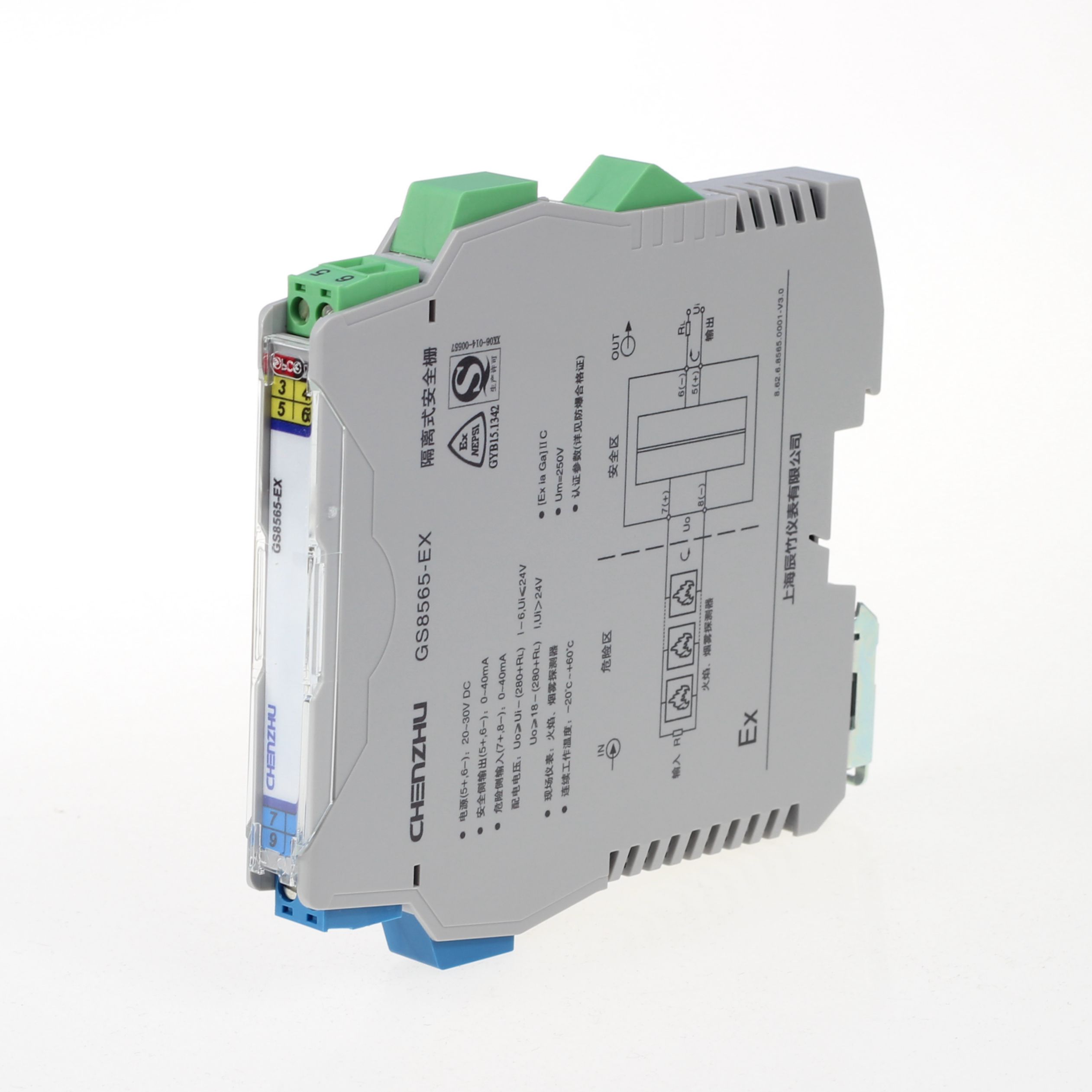

GS8565-EX  一进一出 火焰探测器输入隔离式安全栅
火焰探测器输入隔离式安全栅,可以给危险区的火焰探测器提供隔离电源,火焰探测器产生0~40mA信号从危险区隔离传输到安全区,起到烟雾报警作用。适用于回路供电的DCS/PLC系统。
通道数:
一进一出
输入:
0~40mA
输出:
0~40mA(无源)
供电方式:
回路供电
电源连接方式:
端子供电
GS8565-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 火焰探测器输入隔离式安全栅

一进一出 火焰探测器输入隔离式安全栅

一进一出 火焰探测器输入隔离式安全栅

一进一出 火焰探测器输入隔离式安全栅



一进一出 火焰探测器输入隔离式安全栅


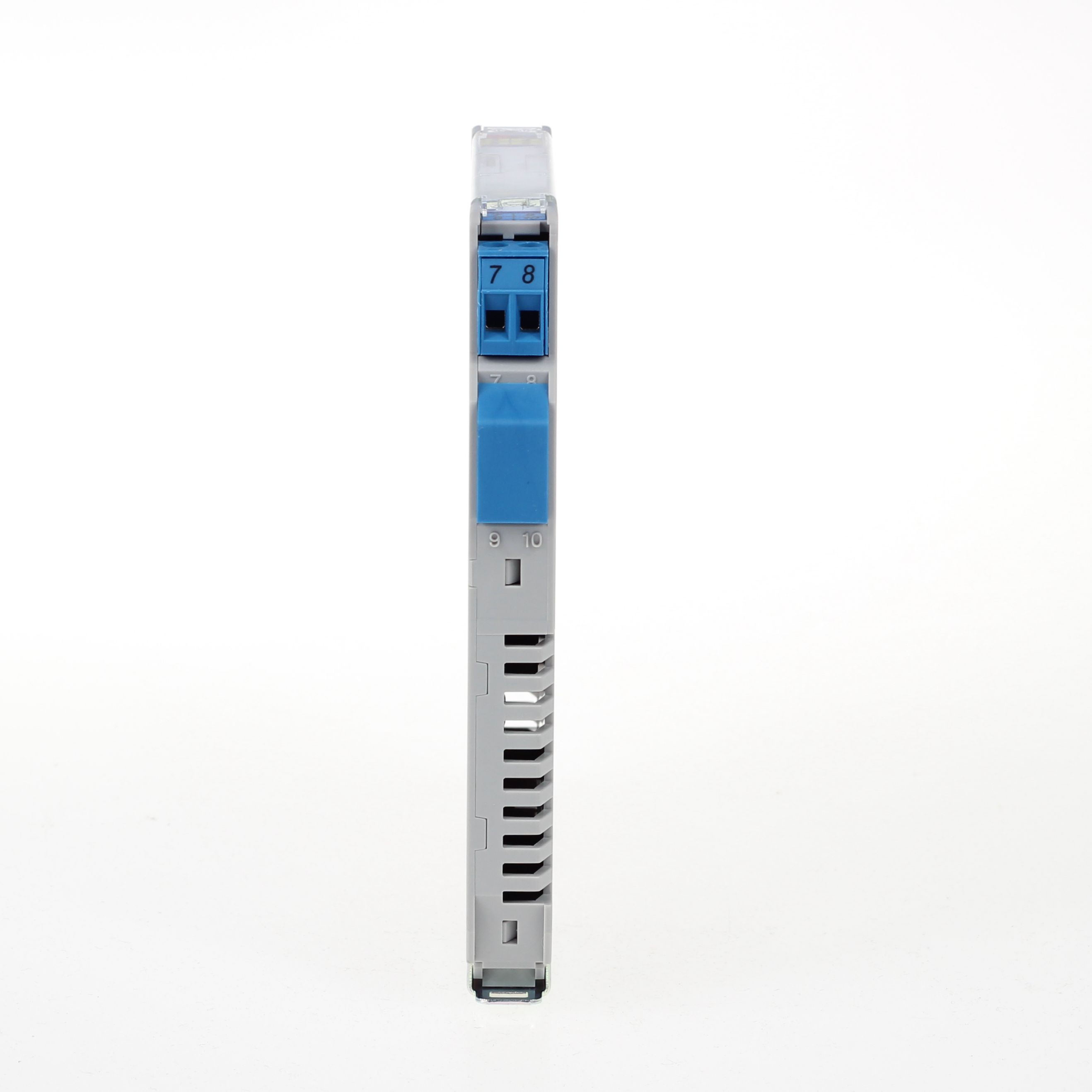

可插拔接线端子

一进一出 火焰探测器输入隔离式安全栅

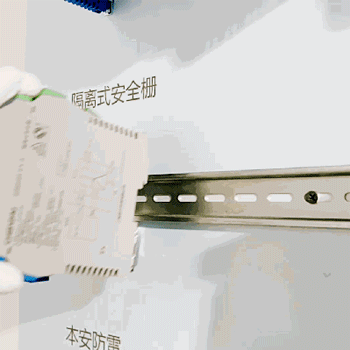

安装与拆卸












图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

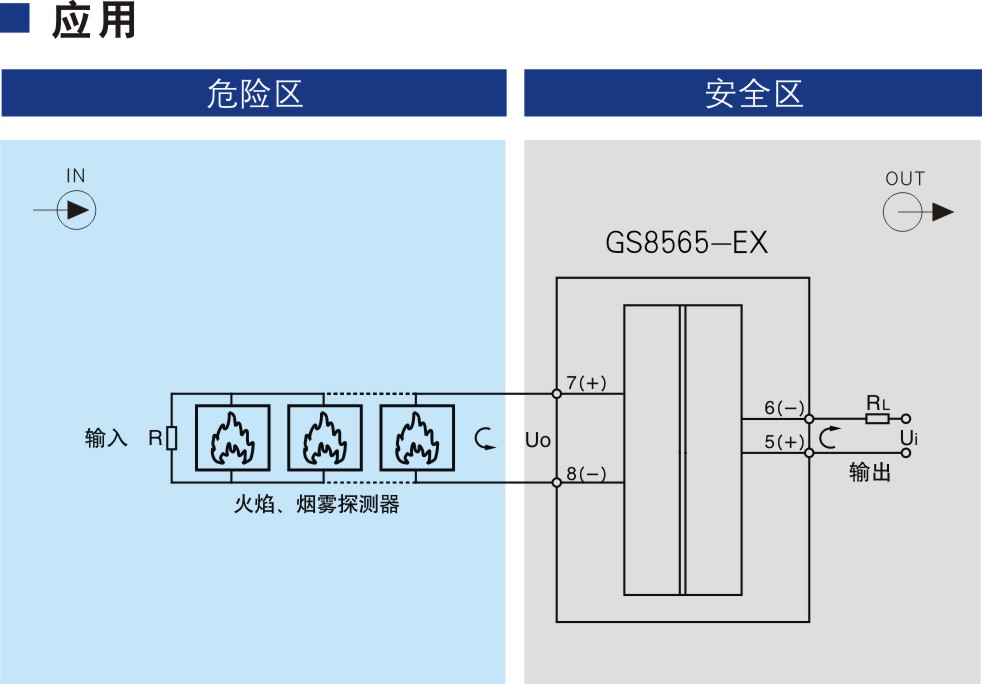

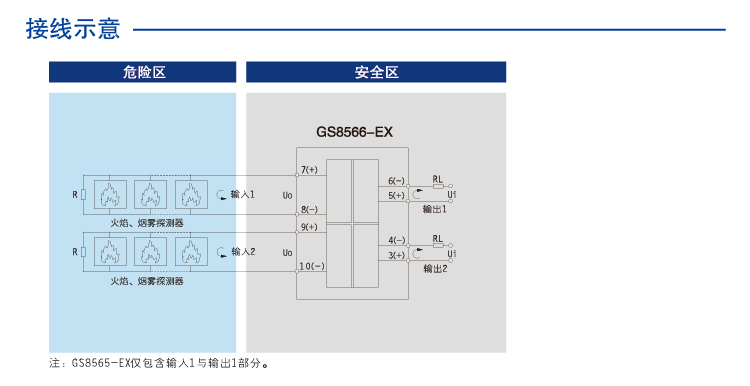

尺寸图 应用图
一进一出 火焰探测器输入隔离式安全栅 一进一出 火焰探测器输入隔离式安全栅

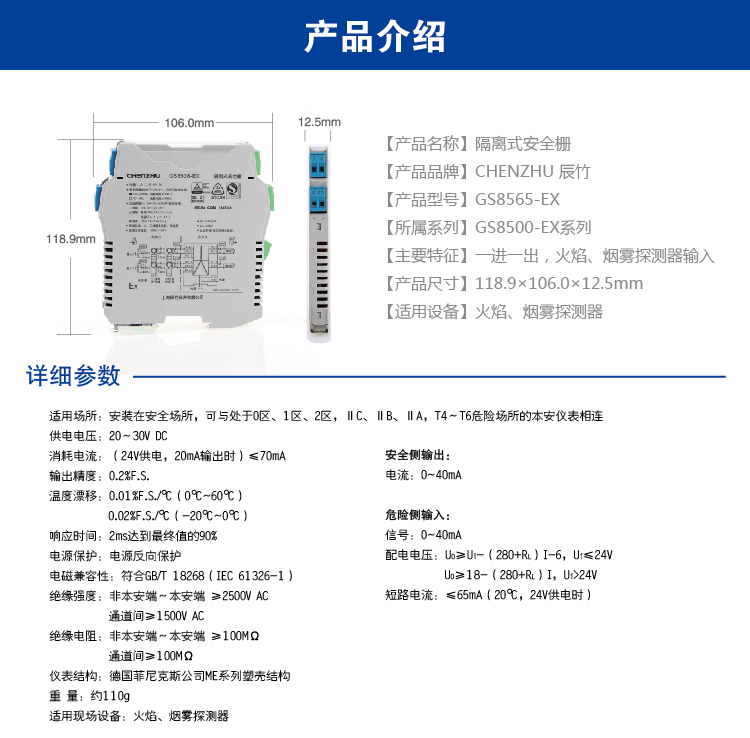

基本参数
通道数 1进1出
输出精度(20°C) 0.2%F.S.
温度漂移 0.01%F.S./℃(0℃~60℃); 0.02%F.S./℃(-20℃~0℃)
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC 通道间≥1500V AC
绝缘电阻 非本安端~本安端≥100MΩ 通道间≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约100g
连接的现场设备 火焰、烟雾探测器
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 0~40mA
短路电流 ≤65mA(20℃,24V供电时)
配电电压 Uo≥Ui-(280+RL)I-6,Ui≤24V;Uo≥18-(280+RL)I,Ui>24V
输出数据
输出信号 0~40mA
电源
供电电压(Ue) Ui=20~30V DC
电源保护 电源反向保护
供电方式 回路供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20

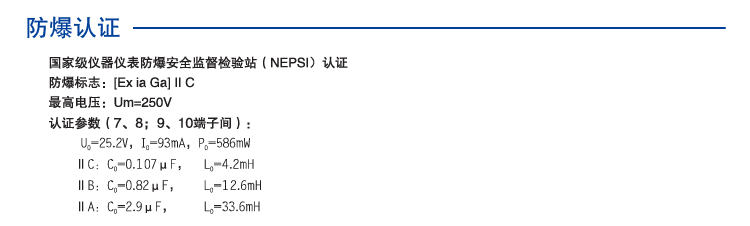

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 25.2V(7,8端子间)
最大输出电流Io 93mA(7,8端子间)
最大输出功率Po 586mW(7,8端子间)
ⅡC 最大外部电感Lo 4.2mH(7,8端子间)
ⅡC 最大外部电容Co 0.107μF(7,8端子间)
ⅡB 最大外部电感Lo 12.6mH(7,8;端子间)
ⅡB 最大外部电容Co 0.82μF(7,8端子间)
ⅡA 最大外部电感Lo 33.6mH(7,8端子间)
ⅡA 最大外部电容Co 2.9μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
