一进一出 热电阻、热电偶输入隔离式安全栅
GS4072-EX  一进一出 热电阻、热电偶输入隔离式安全栅
GS4072-EX热电阻、热电偶输入型底板式隔离栅,将现场的热电阻、热电偶信号转换成0/4~20mA或1~5V信号,从危险侧隔离传输到安全侧。它具有冷端补偿的功能,是智能型安全栅,可通过计算机对热电偶的分度号、量程范围等进行组态,同时可对上下限及断线报警输出电流值进行设定。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
热电阻PT100
热电阻Cu50
热电阻Cu100
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶N型
热电偶R型
热电偶S型
热电偶B型
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
底板供电
特殊功能:
底板输出信号
GS4072-EX
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进一出 热电阻、热电偶输入隔离式安全栅

一进一出 热电阻、热电偶输入隔离式安全栅

一进一出 热电阻、热电偶输入隔离式安全栅

一进一出 热电阻、热电偶输入隔离式安全栅

一进一出 热电阻、热电偶输入隔离式安全栅

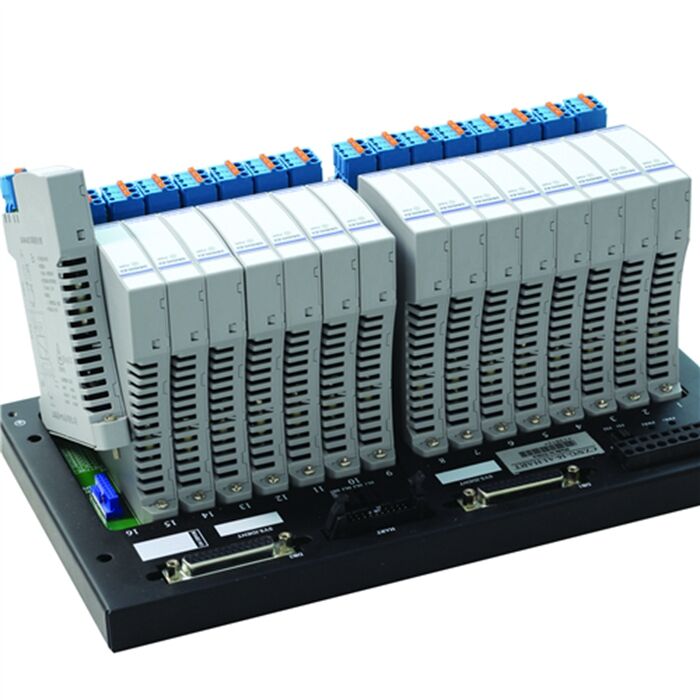

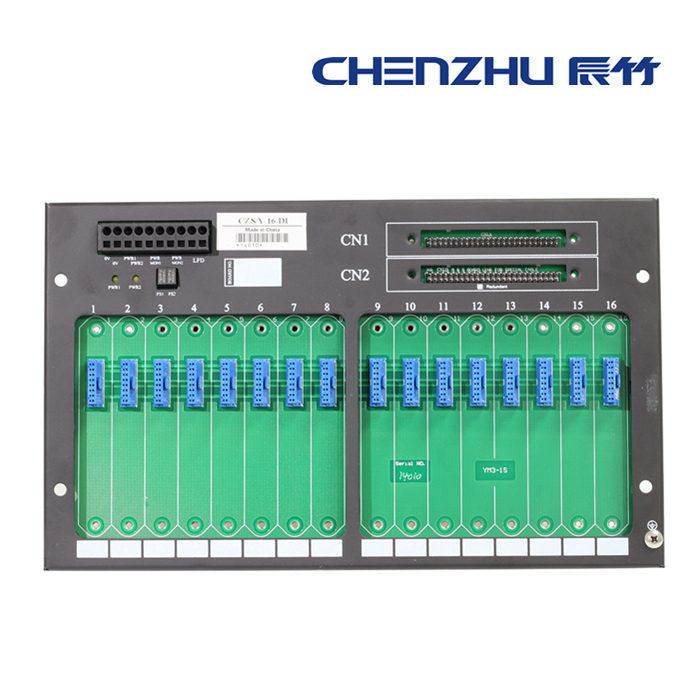

配横河DCS板卡模拟输入
CZS/Y-16AI  配横河DCS板卡模拟输入
本款产品适用于横河DCS板卡模拟输入,预制电缆型号为CZSC/Y-KS1,使用横河专用电缆。
Enquire
配霍尼韦尔DCS板卡模拟输入
CZS/HO-16AI  配霍尼韦尔DCS板卡模拟输入
本款产品适用于霍尼韦尔DCS板卡模拟输入,预制电缆型号为CZSC/HO-AI,使用专用板卡电缆20P+霍尼接口。
Enquire
配中控DCS板卡模拟输入
CZS/SU-16AI  配中控DCS板卡模拟输入
本款产品适用于中控DCS板卡模拟输入,预制电缆型号为CZSC/SU-AI,使用浙江中控ECS700专用数据连接。
Enquire
配西门子DCS板卡模拟输入
CZS/S-16AI  配西门子DCS板卡模拟输入
本款产品适用于西门子DCS板卡模拟输入,预制电缆型号为CZSC/G-20D,使用通用板卡电缆20P。
Enquire
配通用DCS板卡模拟输入
CZS/G-16AI  配通用DCS板卡模拟输入
本款产品适用于通用DCS板卡模拟输入,预制电缆型号为CZSC/G-20D,使用通用板卡电缆20P。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

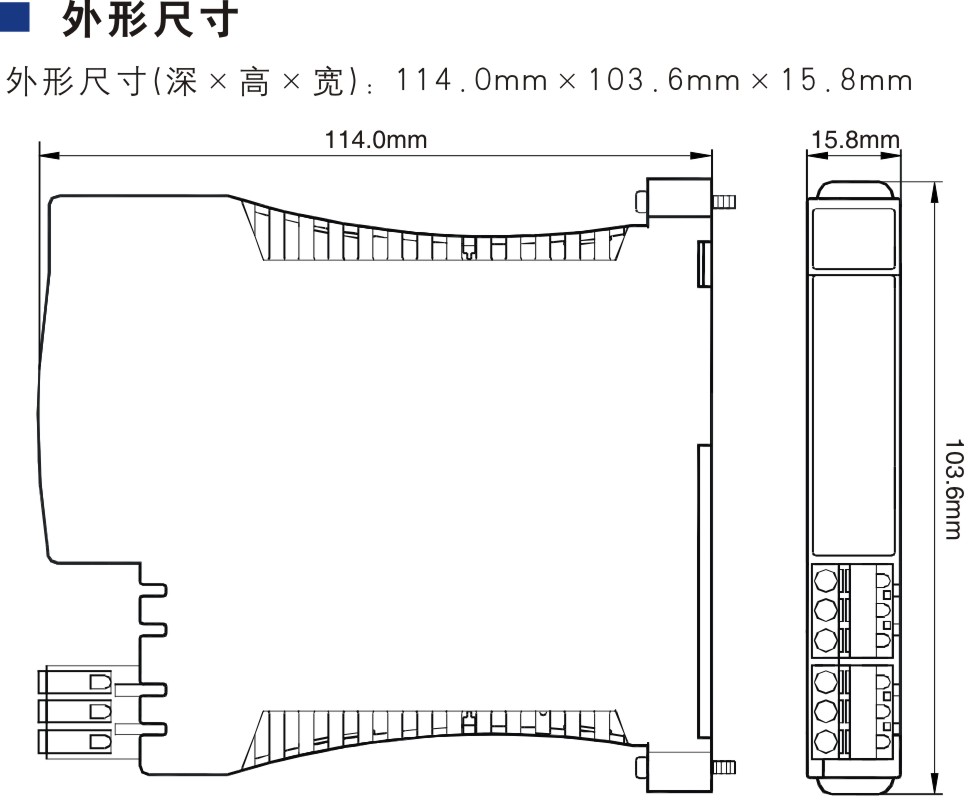

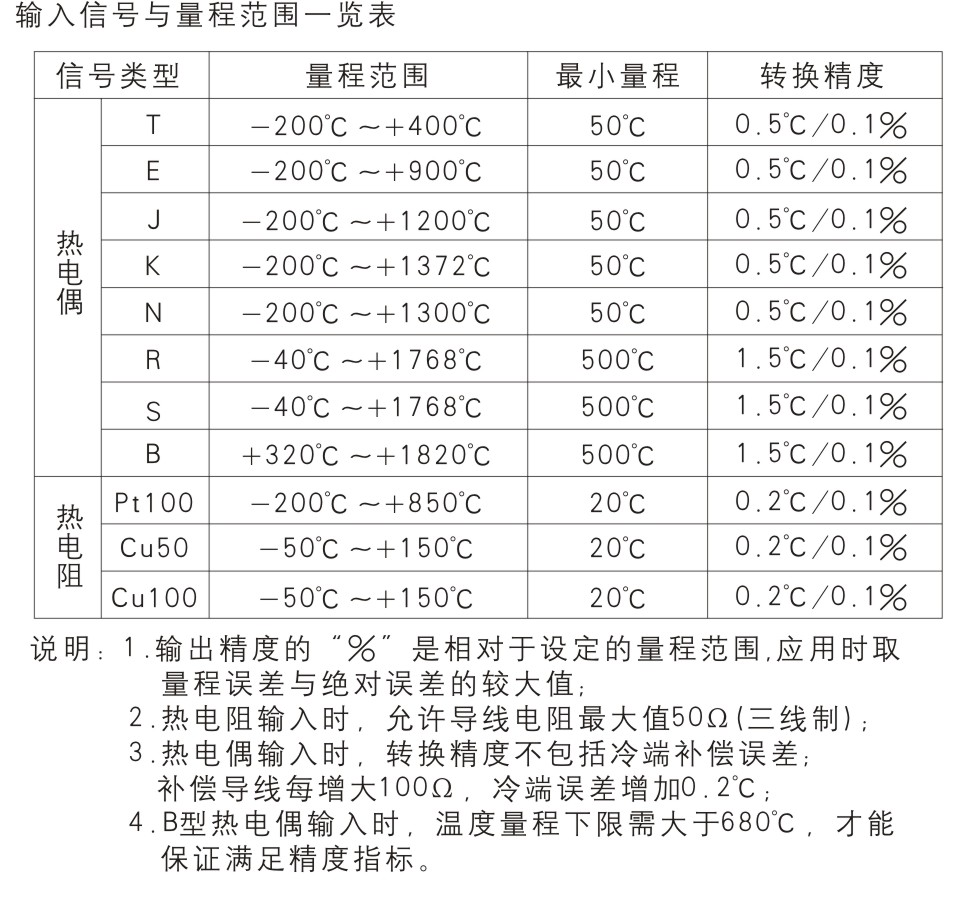

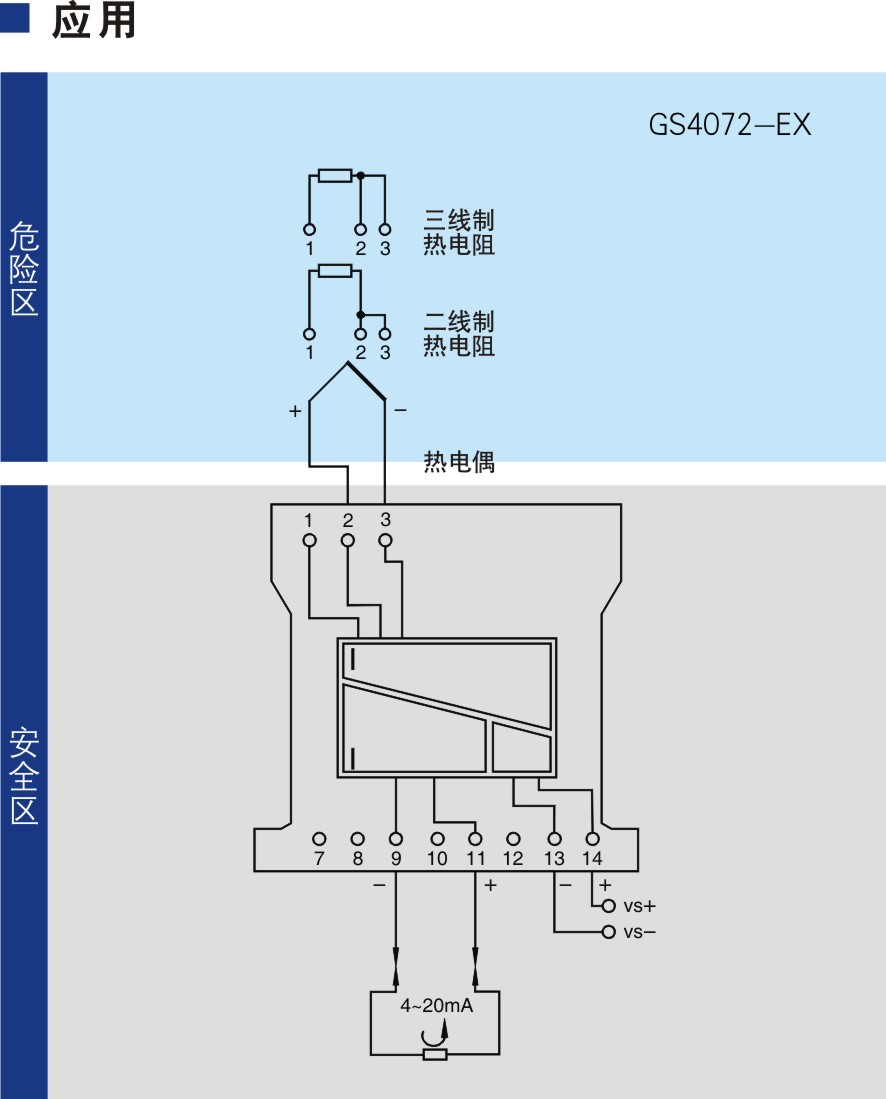

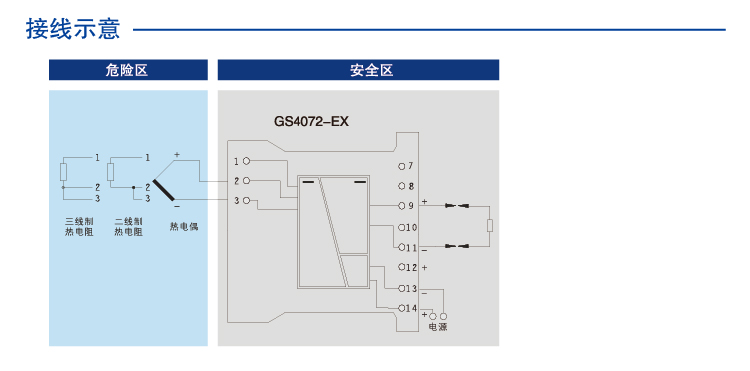

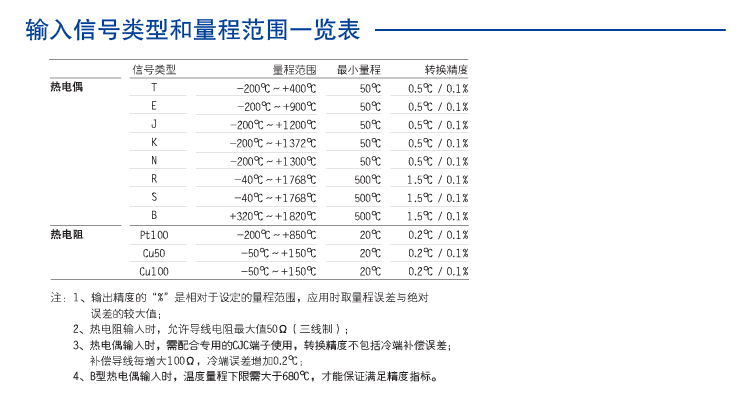

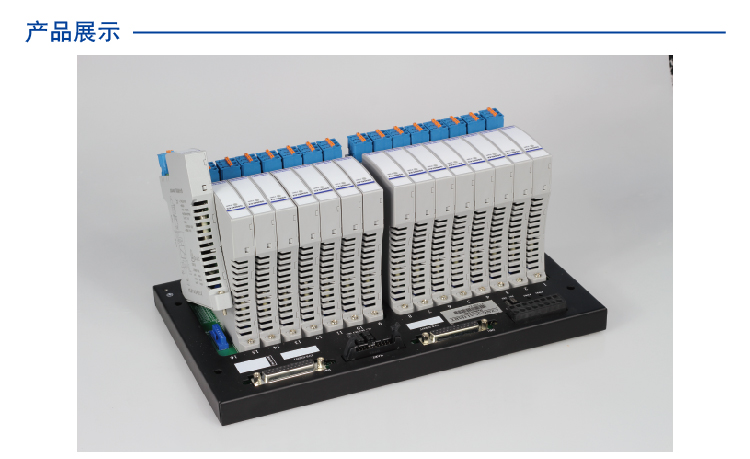

尺寸图 应用图 说明图
一进一出 热电阻、热电偶输入隔离式安全栅 一进一出 热电阻、热电偶输入隔离式安全栅 一进一出 热电阻、热电偶输入隔离式安全栅

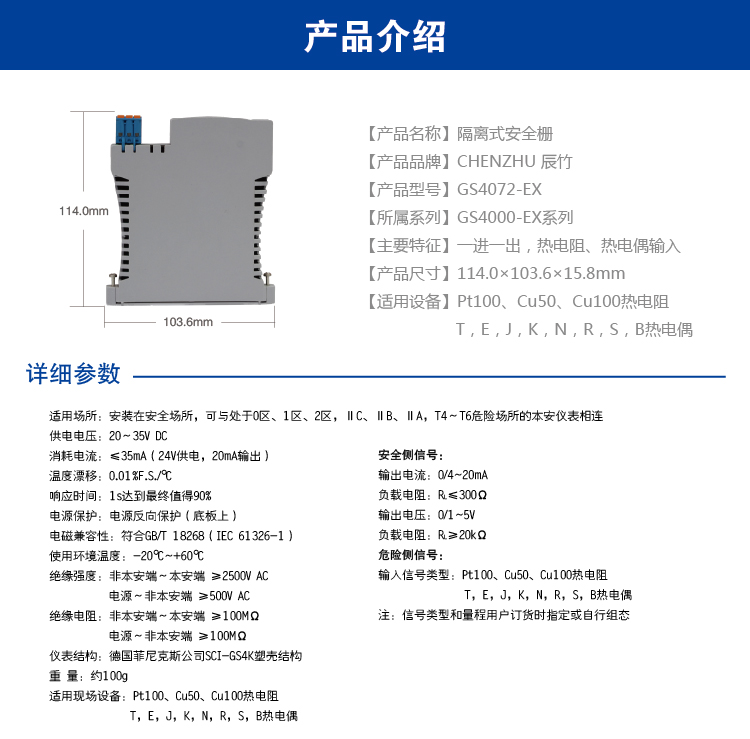

基本参数
通道数 1进1出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC [Ex iaD]
重量 约150g
连接的现场设备 二线制热电阻;三线制热电阻;热电偶
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 Pt100/Cu50/Cu100 热电阻;T/E/J/K/N/R/S/B 热电偶
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤35mA
供电方式 独立供电
电源连接方式 底板供电
尺寸
深度 114.0mm
高度 103.6mm
宽度 15.8mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准

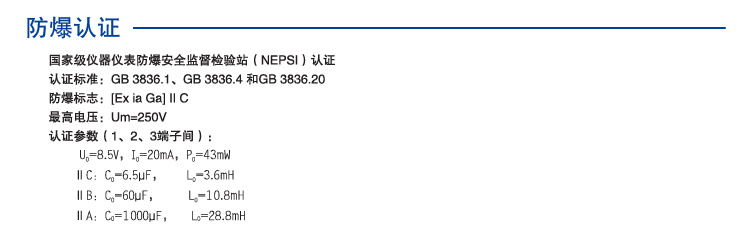

NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(1,2,3端子间)
最大输出电流Io 20mA(1,2,3端子间)
最大输出功率Po 43mW(1,2,3端子间)
ⅡC 最大外部电感Lo 3.6mH(1,2,3端子间)
ⅡC 最大外部电容Co 6.5μF(1,2,3端子间)
ⅡB 最大外部电感Lo 10.8mH(1,2,3端子间)
ⅡB 最大外部电容Co 60μF(1,2,3端子间)
ⅡA 最大外部电感Lo 28.8mH(1,2,3端子间)
ⅡA 最大外部电容Co 1000μF(1,2,3端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 直插式弹簧连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
