一进一出 热电偶输入隔离式安全栅
GS5072-EX  一进一出 热电偶输入隔离式安全栅
可编程,热电偶输入隔离栅,将危险区热电偶、毫伏信号转换成4~20mA或1~5V信号,从危险侧隔离传输到安全侧,具有冷端自动补偿功能。是智能型安全栅,可用计算机对热电偶的型号、量程范围等进行设定。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶N型
热电偶R型
热电偶S型
热电偶B型
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
端子供电
GS5072-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 热电偶输入隔离式安全栅

一进一出 热电偶输入隔离式安全栅

一进一出 热电偶输入隔离式安全栅

一进一出 热电偶输入隔离式安全栅



GS5000-EX系列隔离式安全栅温度类产品组态演示

图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

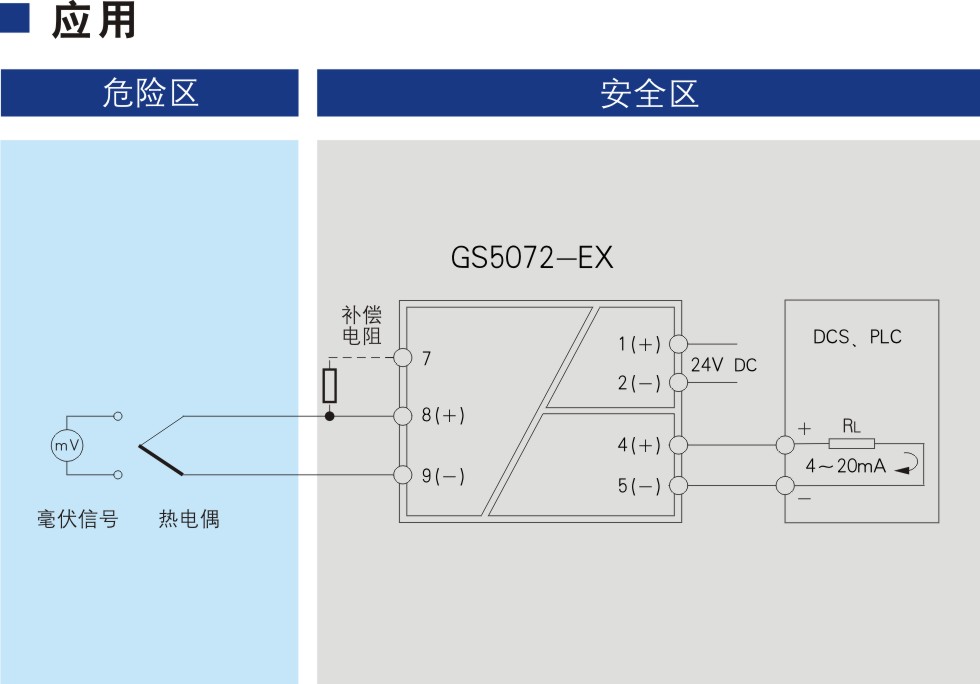

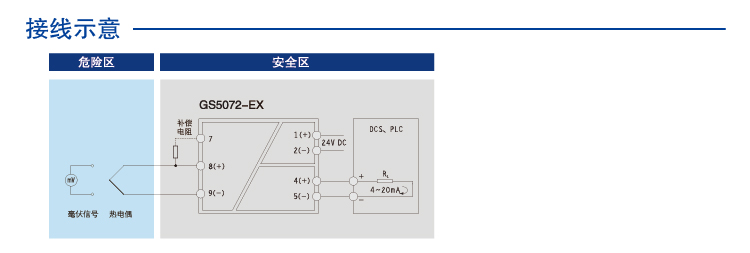

尺寸图 应用图 说明图
一进一出 热电偶输入隔离式安全栅 一进一出 热电偶输入隔离式安全栅 一进一出 热电偶输入隔离式安全栅
基本参数
通道数 1进1出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC [Ex iaD]
重量 约100g
连接的现场设备 热电偶;毫伏信号
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据

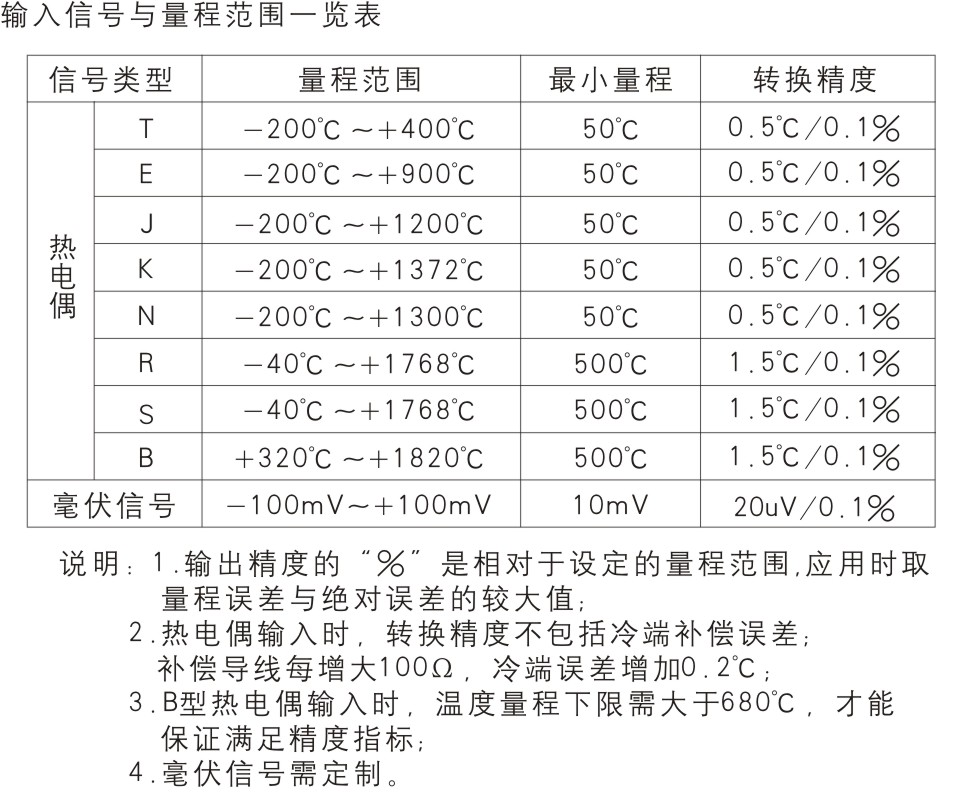

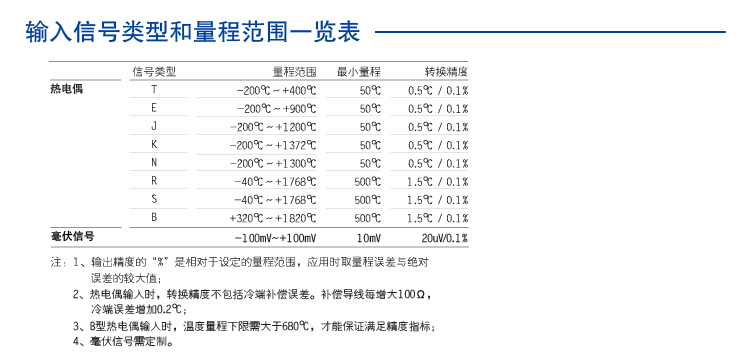

输入信号 T/E/J/K/N/R/S/B 热电偶;毫伏信号
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
报警指示 低于量程下限,L指示灯闪烁,输出电流约3.8mA;高于量程上限,H指示灯闪烁,输出电流约20.8mA;断偶时,L、H指示灯同时闪烁,输出电流约20.8mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤35mA
供电方式 独立供电
电源连接方式 端子供电

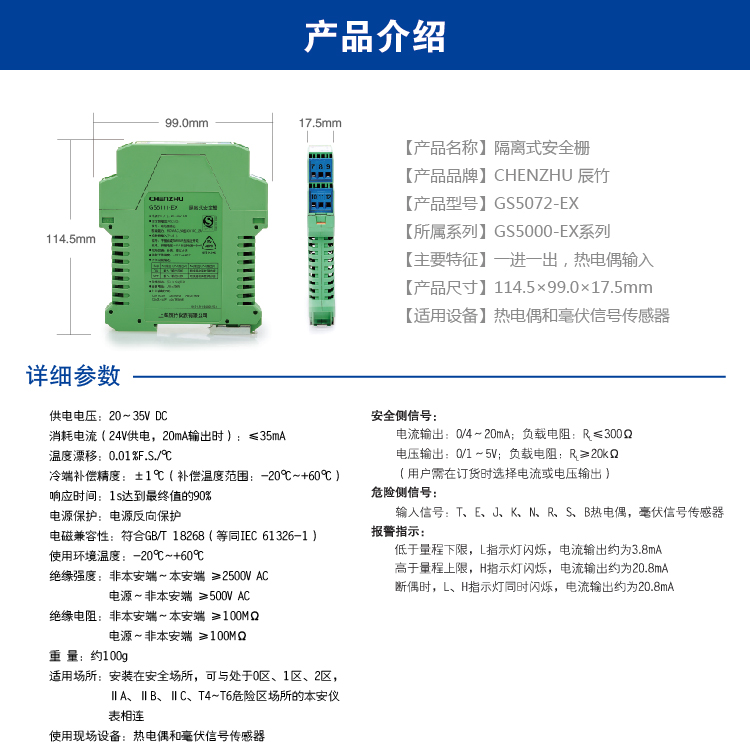

尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20 [Ex iaD] 符合GB 12476.1、GB 12476.4
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(7,8,9端子间)
最大输出电流Io 20mA(7,8,9端子间)
最大输出功率Po 43mW(7,8,9端子间)
ⅡC 最大外部电感Lo 3.6mH(7,8,9端子间)
ⅡC 最大外部电容Co 6.5μF(7,8,9端子间)
ⅡB 最大外部电感Lo 10.8mH(7,8,9端子间)
ⅡB 最大外部电容Co 60μF(7,8,9端子间)
ⅡA 最大外部电感Lo 28.8mH(7,8,9端子间)
ⅡA 最大外部电容Co 1000μF(7,8,9端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
