一进一出 热电阻、热电偶输入隔离式安全栅
GS8572-EX  一进一出 热电阻、热电偶输入隔离式安全栅
隔离式安全栅,将现场的电位器、热电阻、热电偶信号转换成0/4~20mA电流信号或1~5V电压信号,从危险区隔离传输到安全区。它具有冷端补偿功能,是智能型的,可通过计算机对热电阻、热电偶、电位器的分度号、量程范围等进行组态。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
热电阻PT100
热电阻Cu50
热电阻Cu100
热电偶T型
热电偶E型
热电偶J型
热电偶K型
热电偶N型
热电偶R型
热电偶S型
热电偶B型
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
端子供电

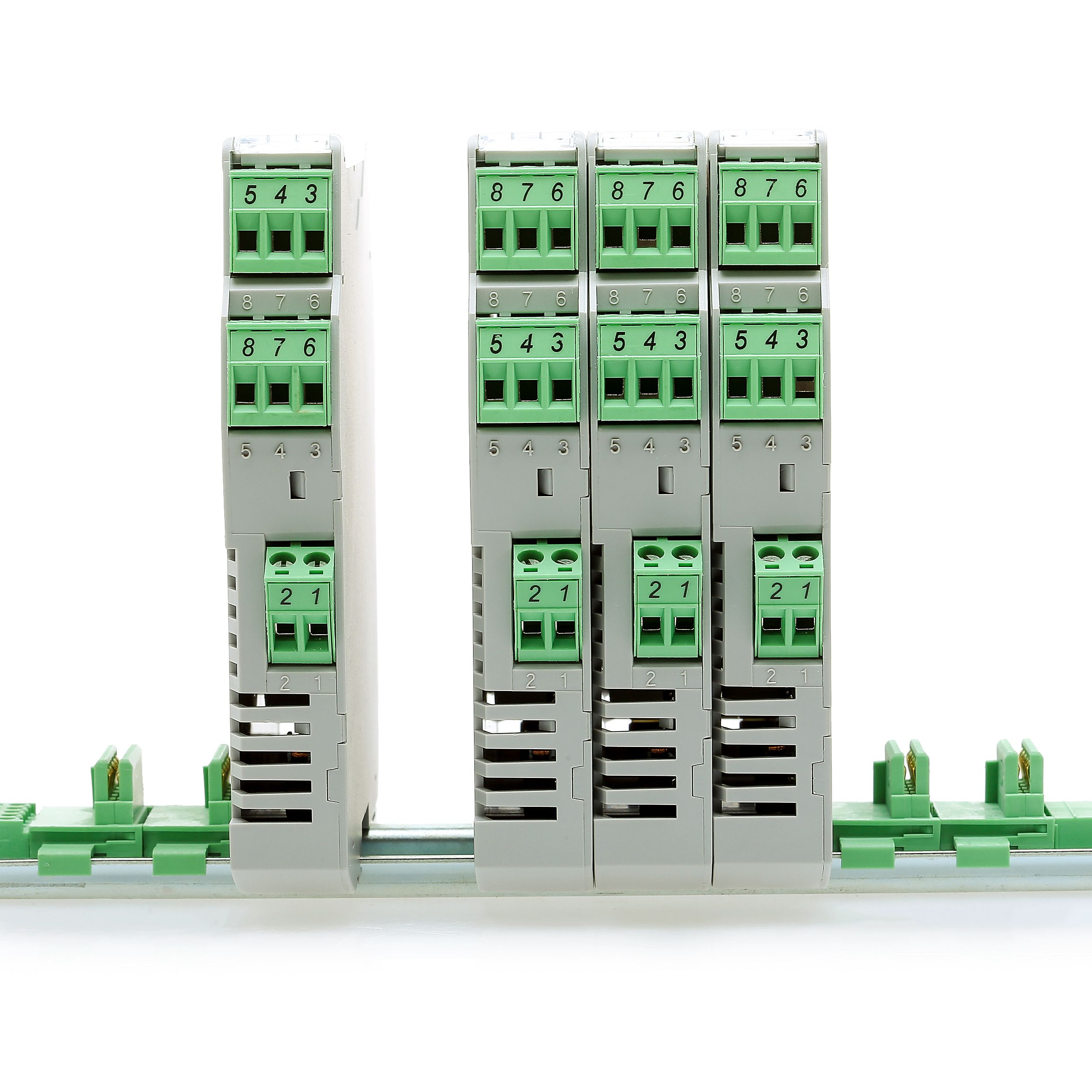

导轨总线供电
SIL等级:
SIL2
GS8572-EX
Product details
Technichal Data
Accessories
Download
contrast
enquire

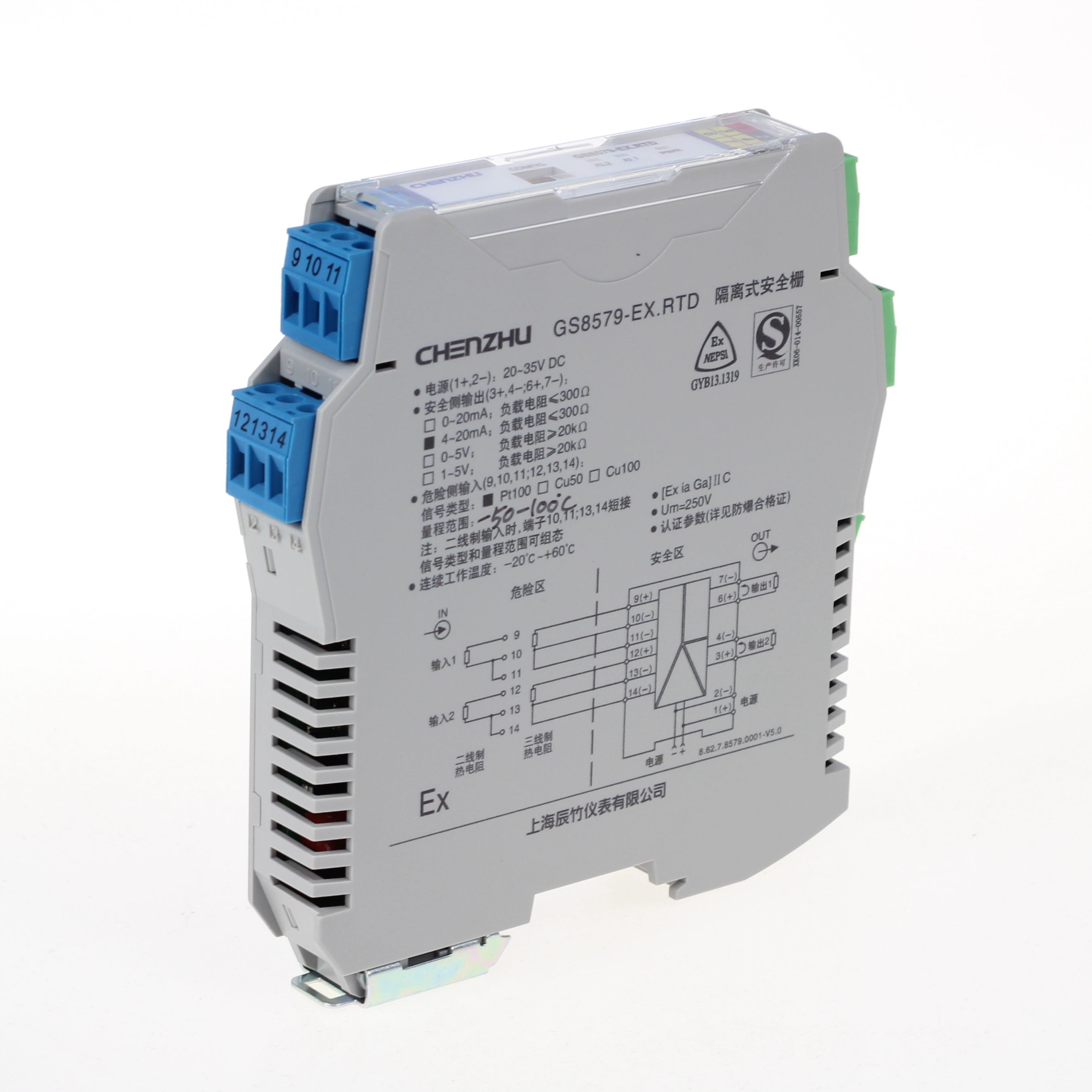

一进一出 热电阻、热电偶输入隔离式安全栅

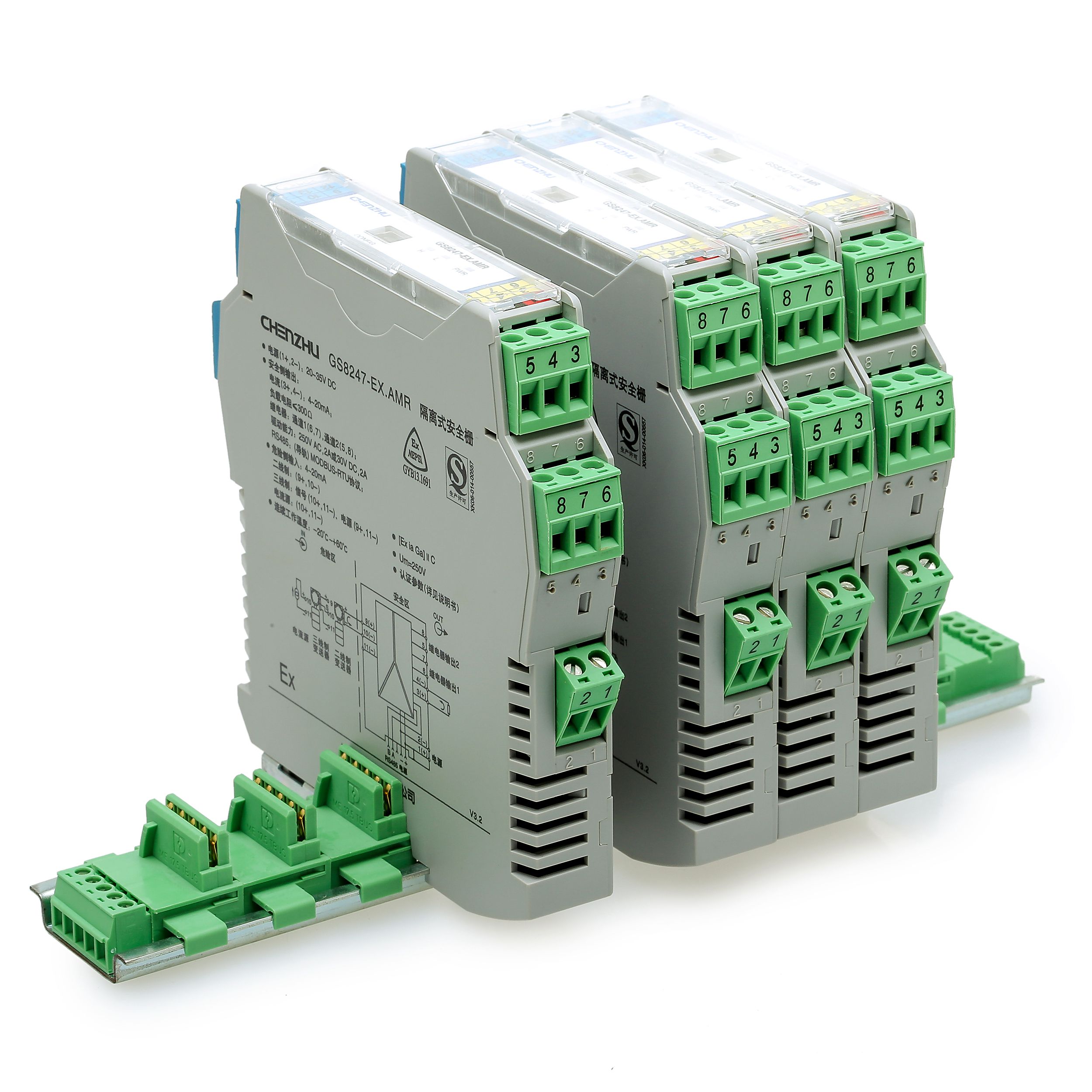

一进一出 热电阻、热电偶输入隔离式安全栅

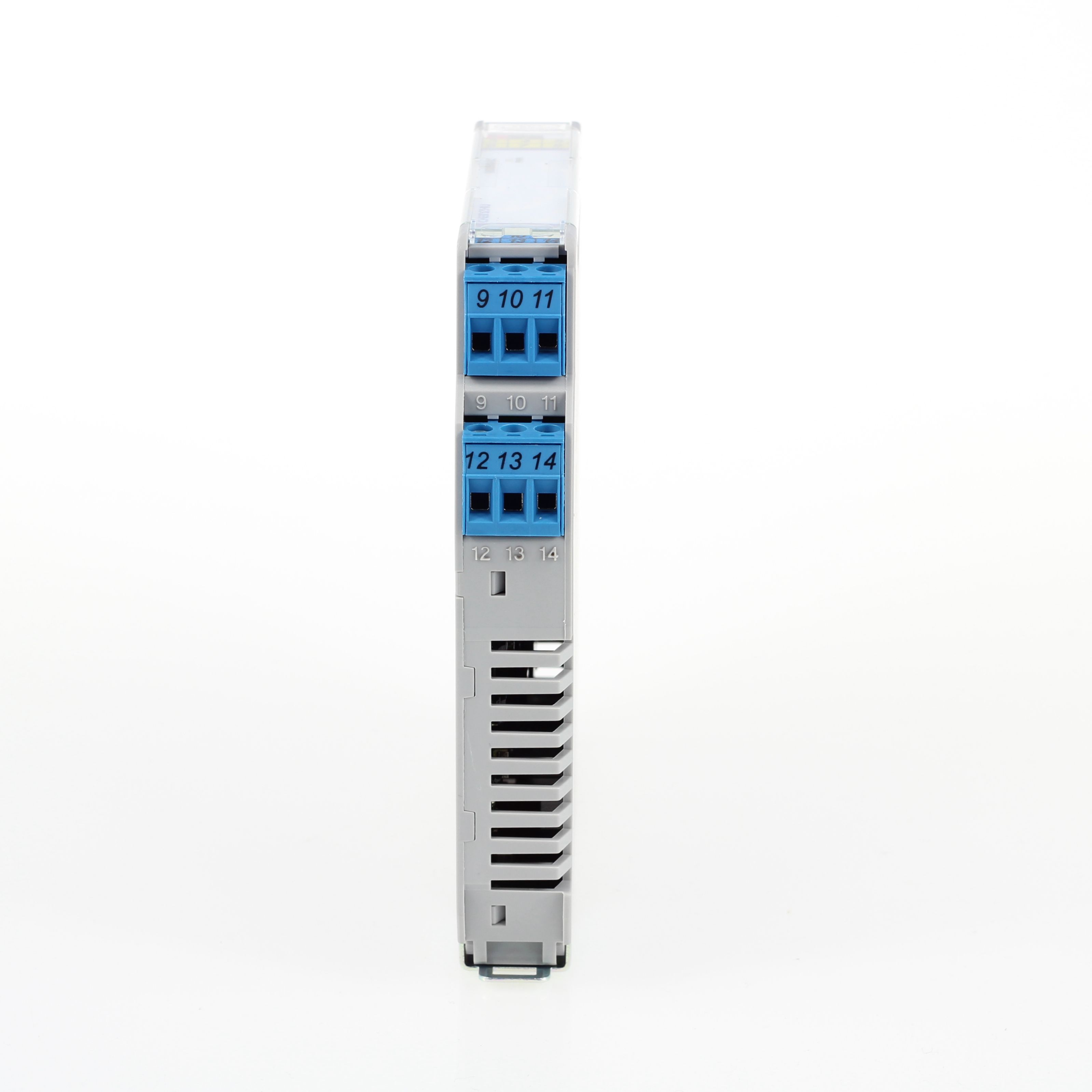

一进一出 热电阻、热电偶输入隔离式安全栅

一进一出 热电阻、热电偶输入隔离式安全栅



一进一出 热电阻、热电偶输入隔离式安全栅


可插拔接线端子

一进一出 热电阻、热电偶输入隔离式安全栅


安装与拆卸








GS8500-EX系列隔离式安全栅温度类产品组态演示

总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
安全相关参数(SIL)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

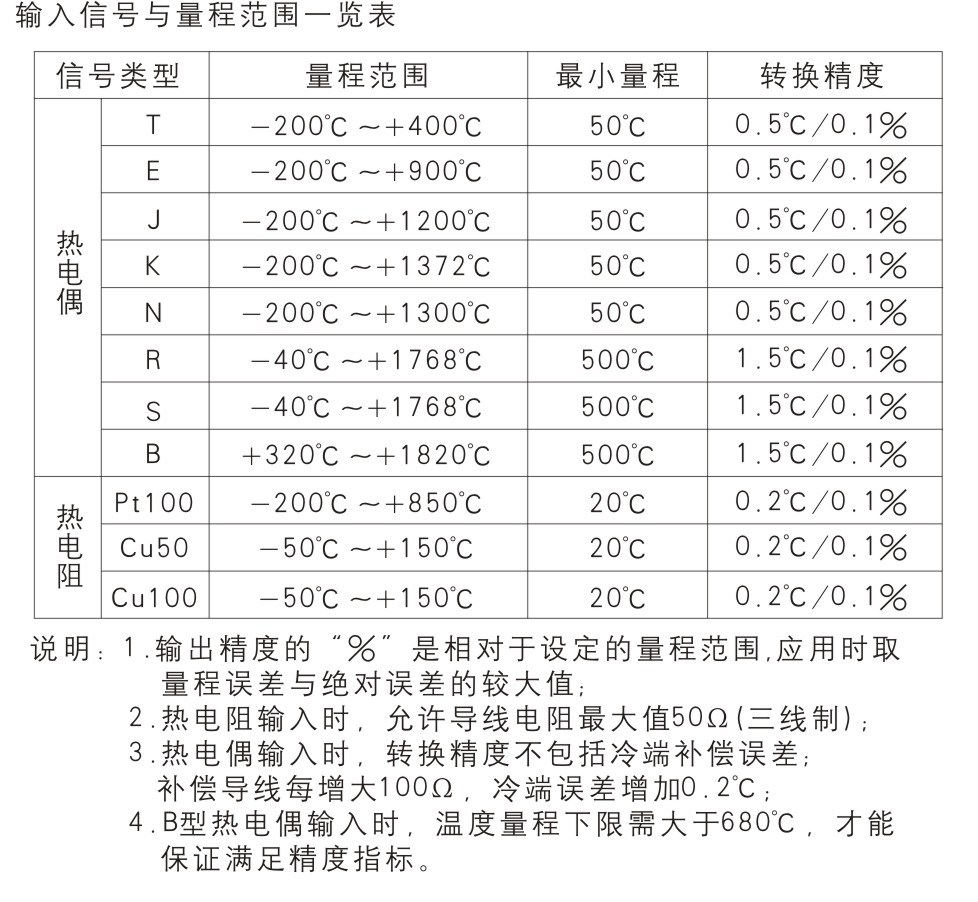

尺寸图 应用图 说明图
一进一出 热电阻、热电偶输入隔离式安全栅 一进一出 热电阻、热电偶输入隔离式安全栅 一进一出 热电阻、热电偶输入隔离式安全栅
基本参数
通道数 1进1出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约150g
连接的现场设备 二线制热电阻;三线制热电阻;热电偶
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 Pt100/Cu50/Cu100 热电阻;T/E/J/K/N/R/S/B 热电偶
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
报警指示 低于量程下限,L指示灯闪烁,输出电流约3.8mA;高于量程上限,H指示灯闪烁,输出电流约20.8mA;断线时,L、H指示灯同时闪烁,输出电流约为20.8mA;短路时,L、H指示灯同时闪烁,输出电流约为3mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤40mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI;IECEx;ATEX;SIL;CE
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20
IECEx [Ex ia Ga] IIC 符合IEC 60079-0、IEC 60079-11、IEC 60079-26
ATEX II(1)G[Ex ia Ga]IIC 符合EN 60079-0 、EN 60079-11、EN 60079-26
功能安全 SIL2 符合 IEC 61508
TIIS 日本产业安全技术协会
CE 94/9/EC ATEX指令
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(9,10,11端子间)
最大输出电流Io 20mA(9,10,11端子间)
最大输出功率Po 43mW(9,10,11端子间)
ⅡC 最大外部电感Lo 3.6mH(9,10,11端子间)
ⅡC 最大外部电容Co 6.5μF(9,10,11端子间)
ⅡB 最大外部电感Lo 10.8mH(9,10,11端子间)
ⅡB 最大外部电容Co 60μF(9,10,11端子间)
ⅡA 最大外部电感Lo 28.8mH(9,10,11端子间)
ⅡA 最大外部电容Co 1000μF(9,10,11端子间)
安全相关参数(SIL)
设备类型 Type B
安全完整性等级(SIL) 2
操作模式(低要求) IEC 61508-低要求
(低要求)安全失效分数(SFF) 0.945
(低要求)检验测试间隔(PTI) 2年
(低要求)λS 499.9 FIT
(低要求)λSD 69.54 FIT
(低要求)λDU 33.92 FIT
(低要求)λDD 13.59 FIT
(低要求)平均失效概率(PFDAVG) 0.000297
(低要求)诊断覆盖率(DC) 0.286
操作模式(高要求) IEC 61508-高要求
(高要求)安全失效分数(SFF) 0.945
(高要求)检验测试间隔(PTI) 2年
(高要求)λS 499.9 FIT
(高要求)λSD 69.54 FIT
(高要求)λDU 33.92 FIT
(高要求)λDD 13.59 FIT
(高要求)每小时失效概率(PFH) 3.39E-08
(高要求)诊断覆盖率(DC) 0.286
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
