一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)
LBGS8077-EX  一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)
具有防雷击浪涌保护功能的热电阻输入,回路供电检测端安全栅。它的功能是将现场二线制或三线制热电阻转换成对应温度值线性的4~20mA信号,从危险侧隔离传输到安全侧。主要适用于回路供电的DSC/PLC等系统。
通道数:
一进一出
输入:
热电阻Cu100
热电阻PT100
热电阻Cu50
输出:
4~20mA(无源)
供电方式:
回路供电
电源连接方式:
端子供电
特殊功能:
浪涌保护功能
LBGS8077-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)

一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)

一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)

一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)


图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
电涌保护特性
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

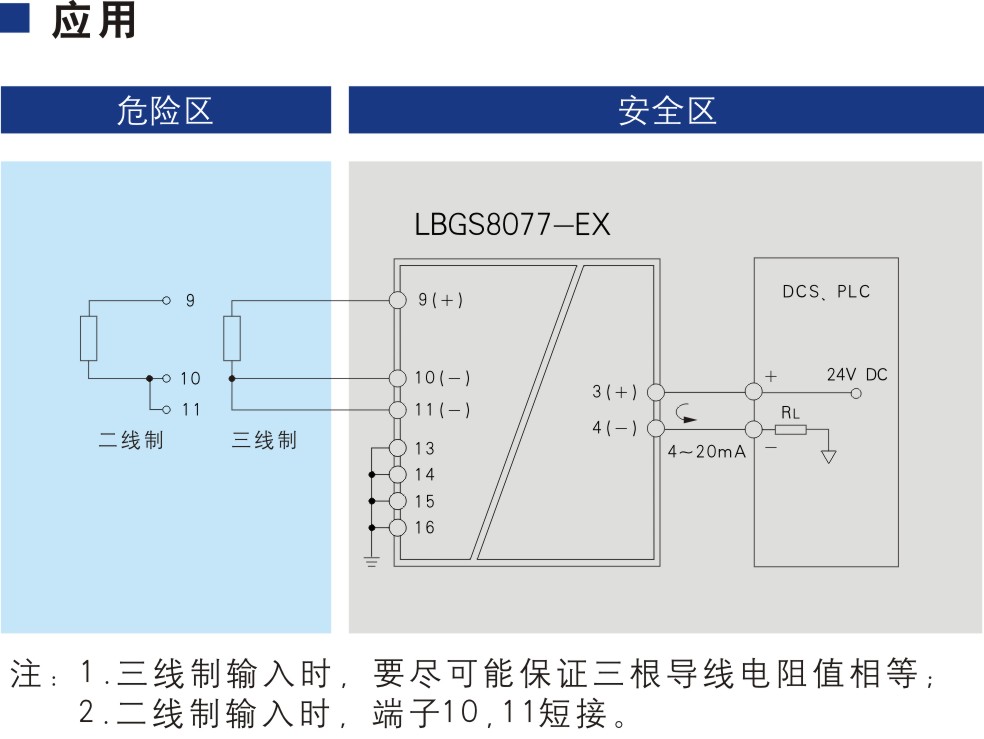

尺寸图 应用图 说明图
一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电) 一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电) 一进一出 具有防雷击浪涌保护功能的热电阻输入隔离式安全栅(回路供电)
基本参数
通道数 1进1出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 非本安端~本安端 ≥2500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIC
重量 约100g

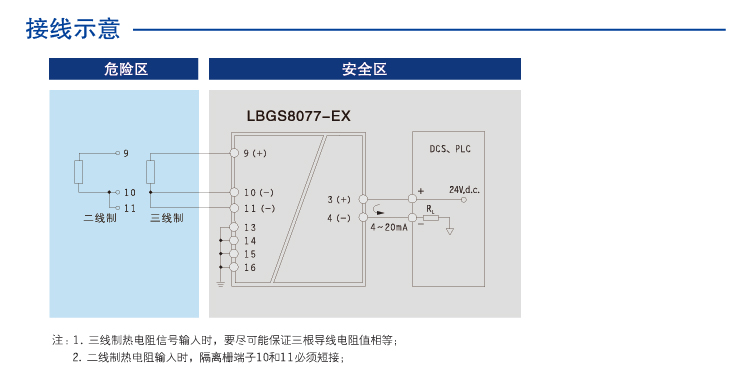

连接的现场设备 二线制热电阻;三线制热电阻
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据

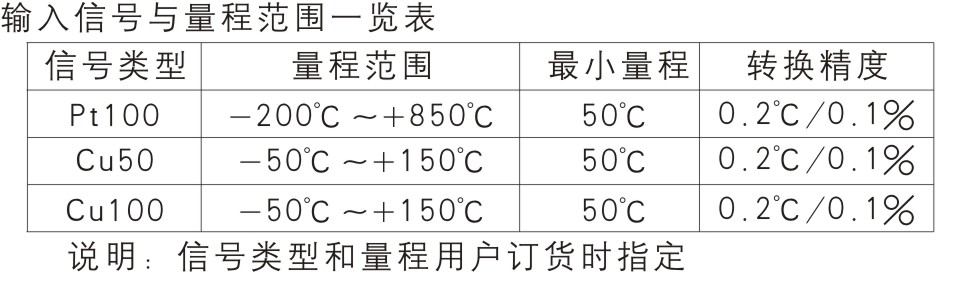

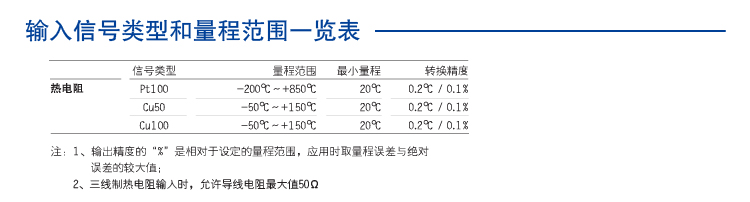

输入信号 Pt100/Cu50/Cu100 热电阻
输出数据
输出信号 4~20mA
电流输出负载电阻 RL≤(Ue-12)/0.021Ω
报警指示 下限溢出报警,输出电流约3.8mA;上限溢出、断线报警,输出电流约20.8mA
电源
供电电压(Ue) 12~30V DC
电源保护 电源反向保护
供电方式 回路供电
电源连接方式 端子供电

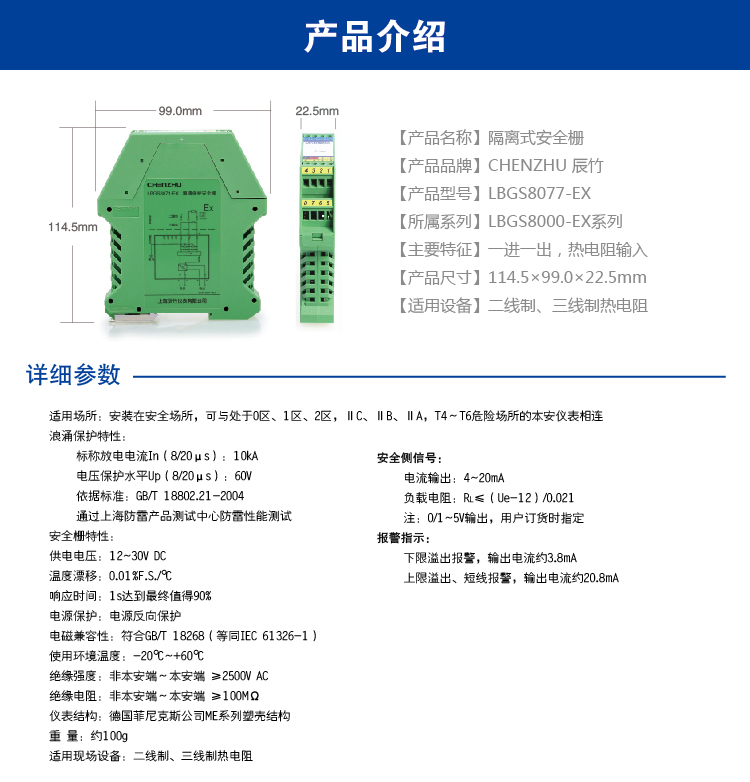

尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20

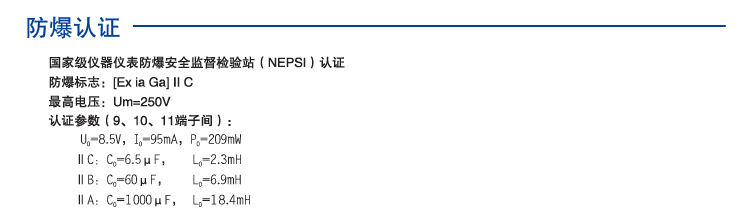

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(9,10,11端子间)
最大输出电流Io 95mA(9,10,11端子间)
最大输出功率Po 209mW(9,10,11端子间)
ⅡC 最大外部电感Lo 2.3mH(9,10,11端子间)
ⅡC 最大外部电容Co 6.5μF(9,10,11端子间)
ⅡB 最大外部电感Lo 6.9mH(9,10,11端子间)
ⅡB 最大外部电容Co 60μF(9,10,11端子间)
ⅡA 最大外部电感Lo 118.4mH(9,10,11端子间)
ⅡA 最大外部电容Co 1000μF(9,10,11端子间)
电涌保护特性
标称放电电流In(8/20us) 10kA
电压保护水平Up 60V
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
