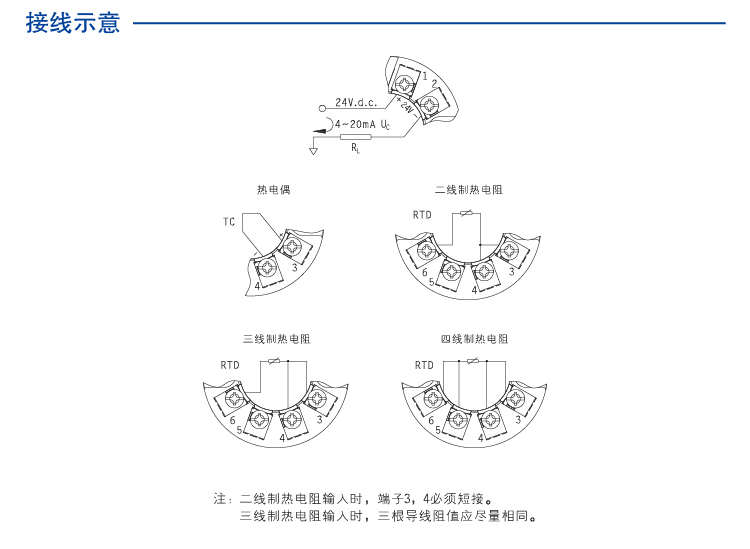

| 尺寸图 | 应用图 | 说明图 |
|
|
|
| 特征 | HART通信 |
| 通道数 | 1 |
| 温度漂移 | 0.01%F.S./℃ |
| 响应时间 | 700ms达到最终值的90% |
| 绝缘强度 | 1500V AC,1分钟(输入、输出之间) |
| 绝缘电阻 | ≥100MΩ；500V DC(输入、输出之间) |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 约45g |
| 输入信号 | 热电阻：Pt100,Cu50,Cu100; |
| 输出电流 | 4~20mA |
| 电流输出负载电阻 | RL≤(Ue-12)/0.021Ω |
| 报警指示 | 下限溢出报警，输出电流3.6mA;上限溢出，输出电流20.8mA;短路报警，输出电流3.5mA; 断线报警，输出电流23mA |
| 供电电压（Ue） | 12～30V DC |
| 供电方式 | 回路供电 |

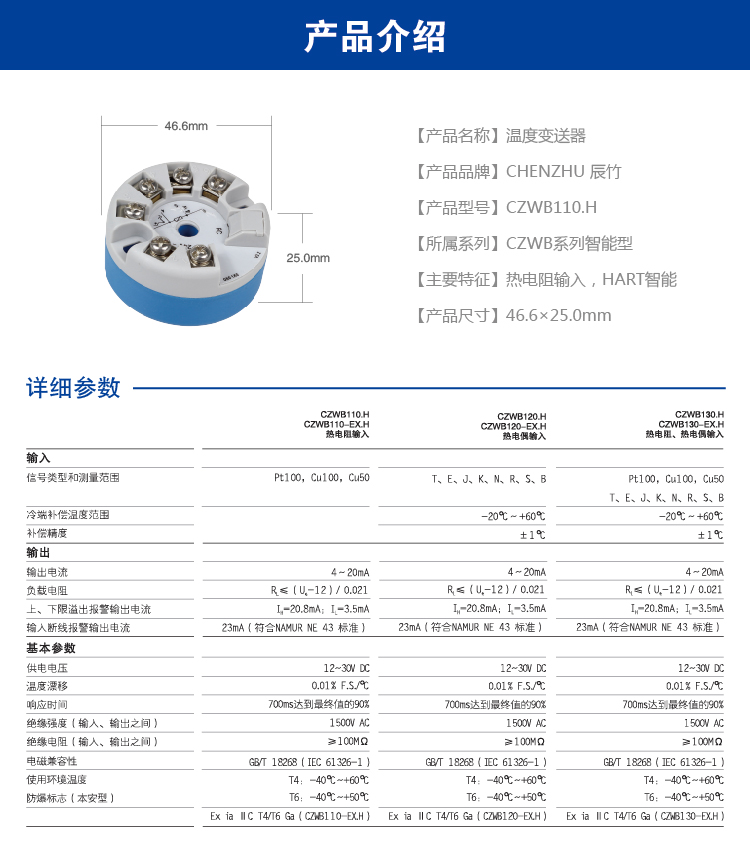

| 深度 | 46.6mm |
| 宽度 | 25.0mm |
| 材料 | PC |
| 防护等级 | IP20 |
| 阻燃等级 | UL94/V0 |
| 颜色 | 蓝 |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;B级 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;B级 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -40℃~+85℃ |
| 贮存温度 | -40℃~+85℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销，空气中应不含有对铬、镍、银镀层起腐蚀作用的介质，应不含有易燃、易爆的物质 |
| 测量范围最终值的典型偏差三 | A级 |
| 刚性导线可用横截面范围 | 0.5~2.5mm² |
| 柔性导线可用横截面范围 | 0.5~2.5mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 剥线长度 | 8mm |
| 螺纹 | M4 |
| 连接方式 | 螺钉连接 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 冷端补偿精度 | -40℃~+80℃ |
