热电阻热电偶输入、HART智能、本安防爆隔离温度变送器
CZWB130-EX.H  热电阻热电偶输入、HART智能、本安防爆隔离温度变送器
支持HART通信 输入与输出隔离,抗干扰性强,信号类型和测量范围可编程,椭圆安装孔,可适配多种传感器壳体。
CZWB130-EX.H
产品详情
产品参数
点击咨询
加入对比
加入询价单

热电阻热电偶输入、HART智能、本安防爆隔离温度变送器

热电阻热电偶输入、HART智能、本安防爆隔离温度变送器

热电阻热电偶输入、HART智能、本安防爆隔离温度变送器


图示
产品特征
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
其他参数
产品参数
图示

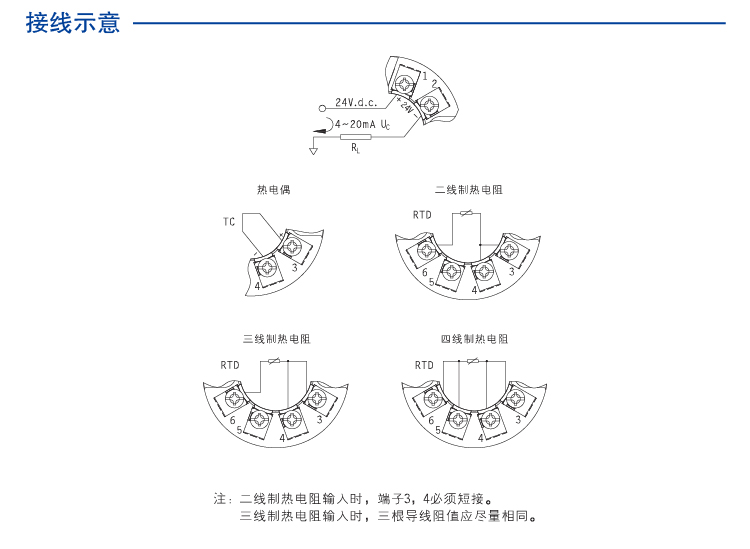

尺寸图 应用图 说明图
热电阻热电偶输入、HART智能、本安防爆隔离温度变送器 热电阻热电偶输入、HART智能、本安防爆隔离温度变送器 热电阻热电偶输入、HART智能、本安防爆隔离温度变送器
产品特征
特征 HART通信;本安型
基本参数
通道数 1
温度漂移 0.01%F.S./℃
响应时间 700ms达到最终值的90%
绝缘强度 1500V AC,1分钟(输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC(输入、输出之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 Ex ia ⅡCT4/T6 Ga
重量 约45g
适用场所 0区;1区;2区;IIA;IIB;IIC;T4;T6
输入数据
输入信号 热电阻:Pt100,Cu50,Cu100;热电偶:T,E,J,K,N,R,S,B;毫伏信号
输出数据
输出电流 4~20mA
电流输出负载电阻 RL≤(Ue-12)/0.021Ω
报警指示 下限溢出报警,输出电流3.6mA;上限溢出,输出电流20.8mA;短路报警,输出电流3.5mA; 断线报警,输出电流23mA
电源
供电电压(Ue) 12~28V DC
供电方式 回路供电

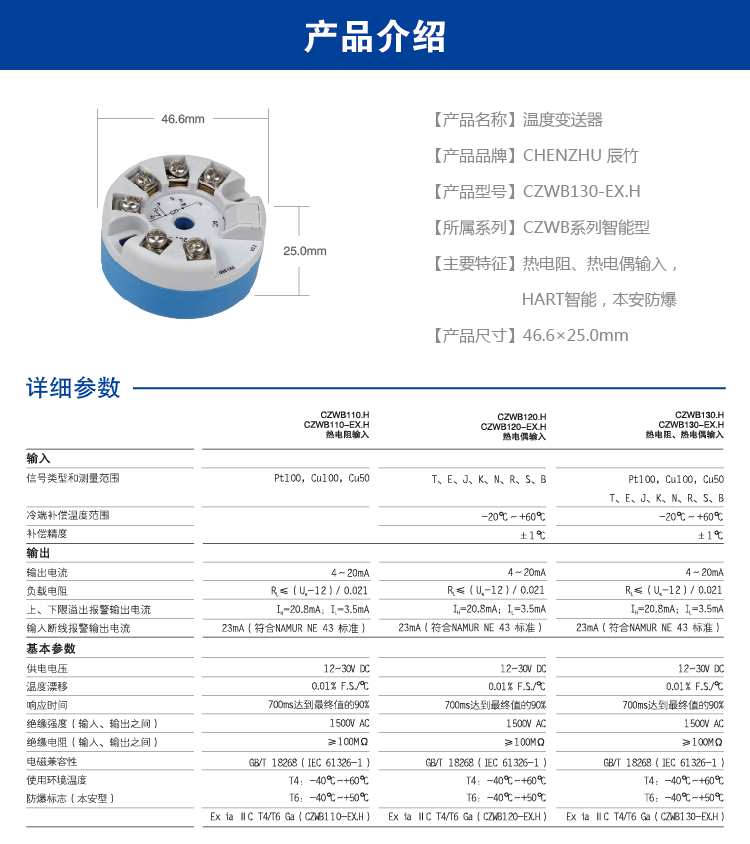

尺寸
深度 46.6mm
宽度 25.0mm
外壳
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 防爆认证
认证标准
防爆认证 Ex ia ⅡCT4/T6 Ga 符合GB 3836.1、GB 3836.4、GB 3836.20
安全数据(EX)
最大输出电压Uo 7V(3,4,5,6端子间)
最大输出电流Io 30mA(3,4,5,6端子间)
最大输出功率Po 53mW(3,4,5,6端子间)
ⅡC 最大外部电感Lo 10mH(3,4,5,6端子间)
ⅡC 最大外部电容Co 10uF(3,4,5,6端子间)
最高输入电压Ui 28V(1,2端子间)
最大输入电流Ii 93mA(1,2端子间)
最大输入功率Pi 0.66W(1,2端子间)
最大内部等效电感Li 0.05mH(1,2端子间)
最大内部等效电容Ci 2.5nF(1,2端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M4
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
其他参数
冷端补偿精度 ±1℃(补偿范围:-20℃~+60℃)
