隔爆型现场显示隔离温度变送器
CZWB230-D  隔爆型现场显示隔离温度变送器
隔爆型 4位LCD温度值数字显示 输入与输出隔离,抗干扰性强,信号类型和测量范围可编程,数字线性技术,精度更高。
通道数:
一进一出
输入:
热电阻/热电偶
输出:
4~20mA(无源)
供电方式:
回路供电
CZWB230-D
Product details
Technichal Data
Download
contrast
enquire

隔爆型现场显示隔离温度变送器

隔爆型现场显示隔离温度变送器

隔爆型现场显示隔离温度变送器

隔爆型现场显示隔离温度变送器


图示
产品特征
基本参数
输入数据
输出数据
电源
外壳
产品认证
认证标准
EMC数据
使用环境
连接参数
其他参数
功能
Generate PDF
Technichal Data
图示

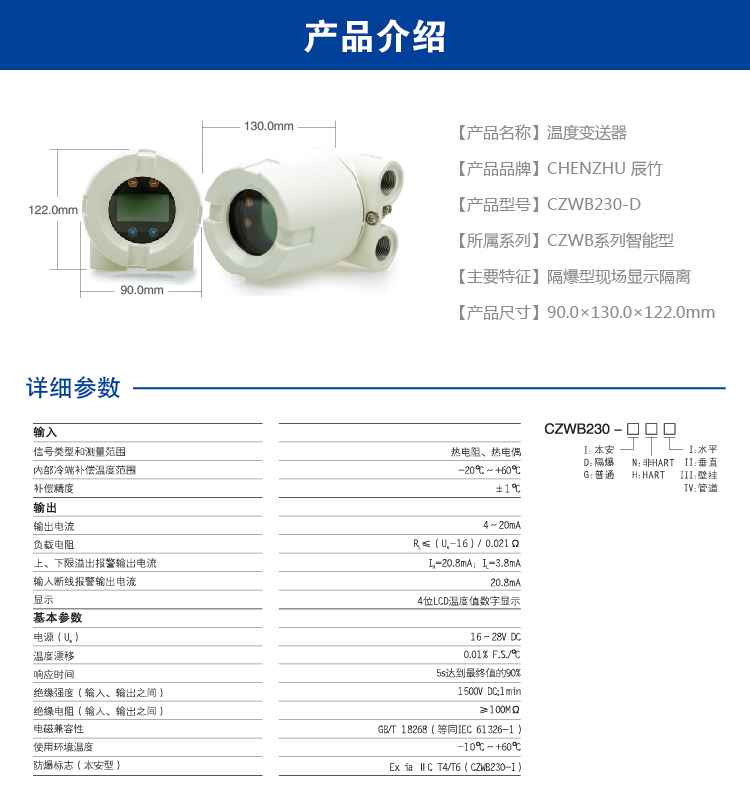

尺寸图
隔爆型现场显示隔离温度变送器
产品特征
特征 LED显示;隔爆型;HART通信
基本参数
通道数 1
温度漂移 0.01%FS/℃
响应时间 5s到达最终值90%
绝缘强度 1500V AC,1分钟(输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC(输入、输出之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 Ex d IIC T6 Gb
重量 约950g
输入数据

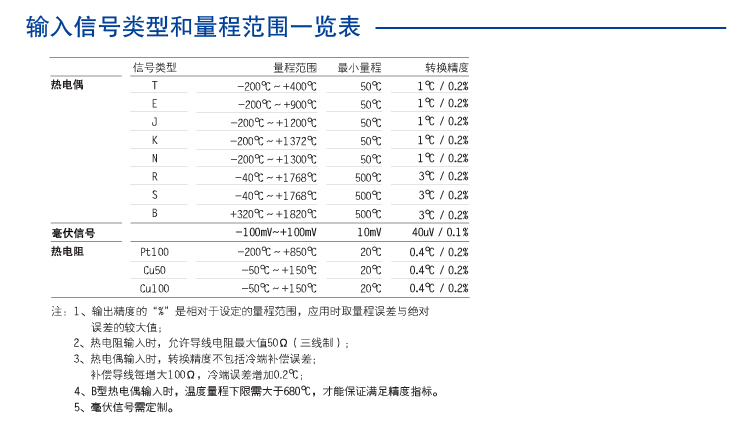

输入信号 热电阻:Pt100,Cu50,Cu100;热电偶:T,E,J,K,N,R,S,B;毫伏信号
输出数据
输出电流 4~20mA
电流输出负载电阻 RL≤(Ue-16)/0.021Ω
报警指示 下限溢出报警,输出电流约3.8mA; 上限溢出报警,输出电流约20.8mA; 断线报警,输出电流约20.8mA (注:断线报警电流<4mA或其他特殊要求,需定制)
电源
供电电压(Ue) 16~28V DC(包括显示表头)
供电方式 回路供电
外壳
材料
颜色
产品认证
认证 防爆认证
认证标准
防爆认证 Ex d IIC T6 Gb 符合GB3836.1和GB3836.2
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -10℃~+60℃
贮存温度 -10℃~+60℃
相对湿度 10%~90%
环境要求 周围环境中不得有灰尘、强烈振动、冲击以及对产品元器件有腐蚀性的气体存在
连接参数
最小导线横截面AWG 12
最大导线横截面AWG 24
螺纹 M8
连接方式 螺钉连接
其他参数
冷端补偿精度 ±1℃;另补偿导线电阻影响≤0.2℃/100Ω
功能
工作状态指示 LCD背光显示
