一进一出
热电阻/热电偶
4~20mA(无源)
回路供电

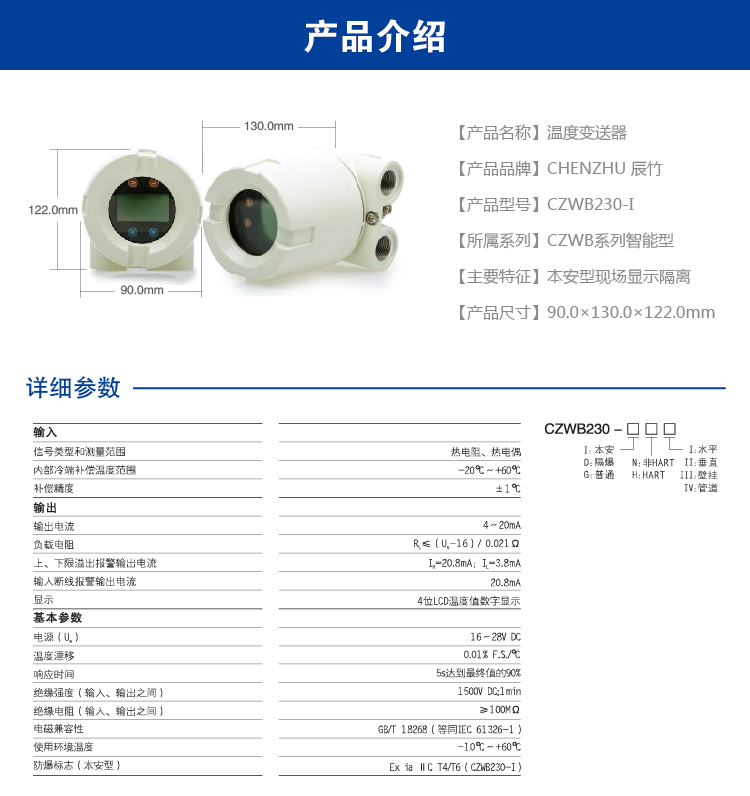

| 尺寸图 |
|
| 特征 | LED显示;本安型 |
| 通道数 | 1 |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 5s到达最终值90% |
| 绝缘强度 | 1500V AC,1分钟(输入、输出之间) |
| 绝缘电阻 | ≥100MΩ；500V DC(输入、输出之间) |
| 电磁兼容性 | 符合IEC 61326-1(GB/T 18268) |
| 重量 | 约950g |

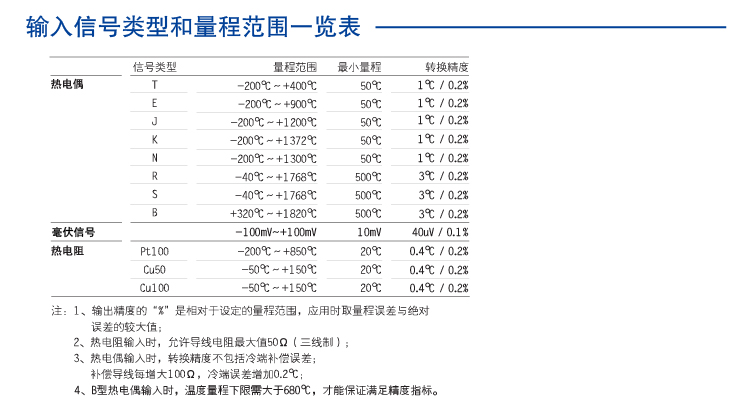

| 输入信号 | 热电阻：Pt100,Cu50,Cu100;热电偶：T,E,J,K,N,R,S,B;毫伏信号 |
| 输出电流 | 4～20mA |
| 电流输出负载电阻 | RL≤(Ue-16)/0.021Ω |
| 报警指示 | 下限溢出报警，输出电流约3.8mA; 上限溢出报警，输出电流约20.8mA; 断线报警，输出电流约20.8mA (注：断线报警电流＜4mA或其他特殊要求，需定制) |
| 供电电压（Ue） | 16～28V DC(包括显示表头) |
| 供电方式 | 回路供电 |
| 材料 | 铝 |
| 颜色 | 白 |
| 认证 | 防爆认证 |
| 防爆认证 | Ex ia IIC T4 Ga符合GB3836.1、GB3836.4和GB3836.20 |
| 电快速瞬变脉冲群抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 浪涌(冲击)抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频电磁场辐射抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 静电放电抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 射频场感应的传导骚扰抗扰度 | 依据标准:IEC 61326-1;符合基本要求 |
| 低频共模传导 | 依据标准:IEC 61326-1;符合基本要求 |
| 连续工作温度 | -10℃~+60℃ |
| 贮存温度 | -10℃~+60℃ |
| 相对湿度 | 10%~90% |
| 环境要求 | 周围环境中不得有灰尘、强烈振动、冲击以及对产品元器件有腐蚀性的气体存在 |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 24 |
| 螺纹 | M8 |
| 连接方式 | 螺钉连接 |
| 冷端补偿精度 | ±1℃；另补偿导线电阻影响≤0.2℃/100Ω |
| 工作状态指示 | LCD背光显示 |
