二进二出 模拟量输入隔离器
CZ3536  二进二出 模拟量输入隔离器
输出端口为有源信号;二线制、三线制和电流源输入 转换精度优于万分之五(0.05%F.S.) 该产品需要独立供电,电源、输入和输出三隔离
通道数:
二进二出
输入:
0/4~20mA
配电:
17.5V/20mA
输出:
0/1~5V
0/2~10V
0/4~20mA
供电方式:
24VDC
电源连接方式:
导轨总线供电
CZ3536
Product details
Technichal Data
Accessories
Download
contrast
enquire

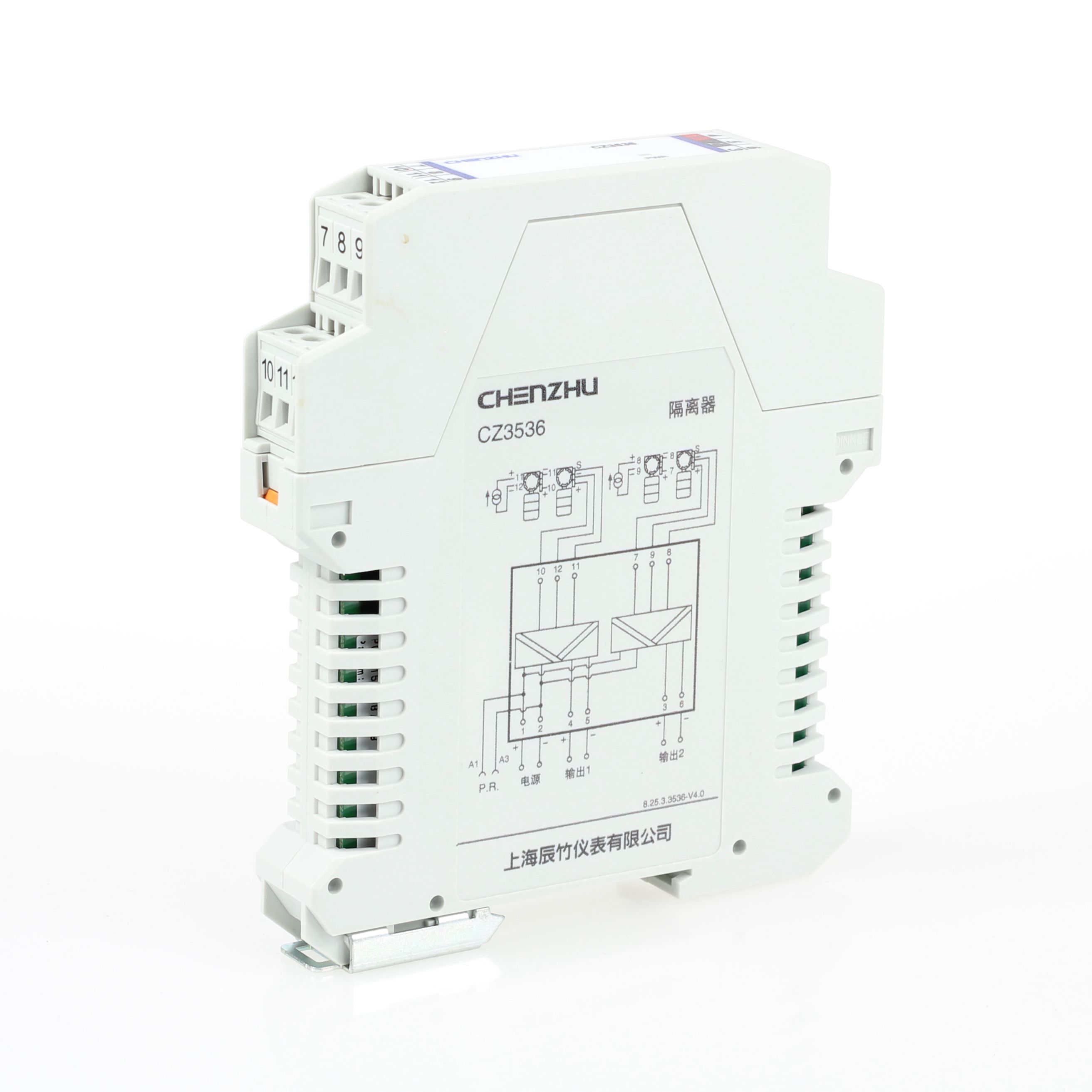

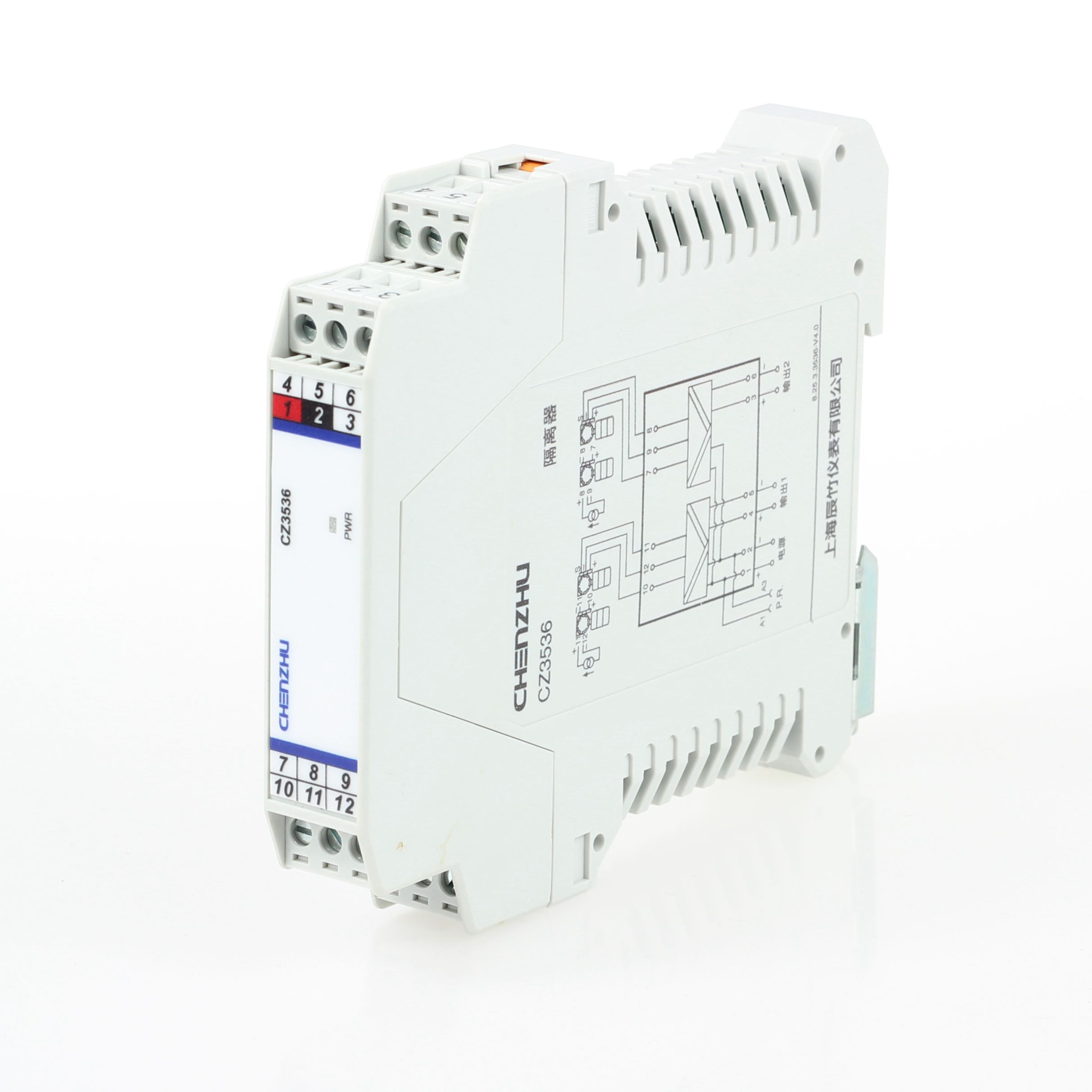

二进二出 模拟量输入隔离器

二进二出 模拟量输入隔离器

二进二出 模拟量输入隔离器

二进二出 模拟量输入隔离器


可插拔接线端子

二进二出 模拟量输入隔离器

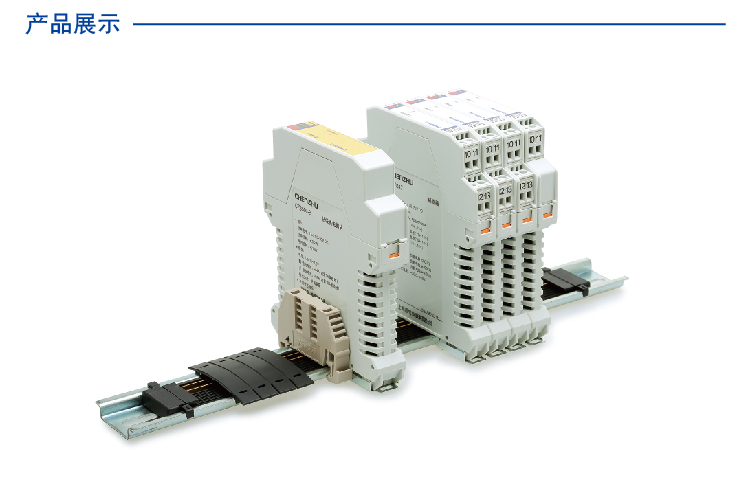

安装与拆卸






















冗余供电模块
CZ3500-B  冗余供电模块
CZ3500-B冗余供电模块主要作用是为总线基座提供电源,该产品可接入两路电源,实现冗余配电
Enquire
总线基座(含导轨)
CZBR-300/CZBR-700  总线基座(含导轨)
配套CZ3500导轨供电型信号隔离器产品模块使用。
Enquire
防尘盖
CZBR-C  防尘盖
CZBR-C防尘盖主要用于保护导轨外露总线,可根据需要分拆组合。
Enquire
限位器
CZBR-E  限位器
限位器标配一组两个,用于固定模块,防止模块松动
Enquire
跨连接器
CZBR-B  跨连接器
CZBR-B跨连接器与CZ3500导轨供电型信号隔离器的总线基座CZBR-300/CZBR-700配套使用,用于连接总线基座。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

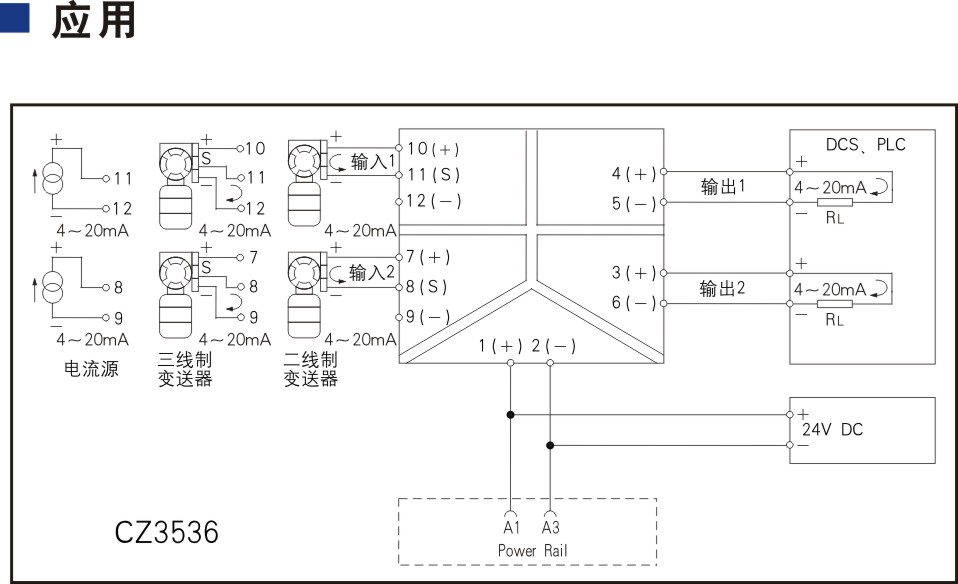

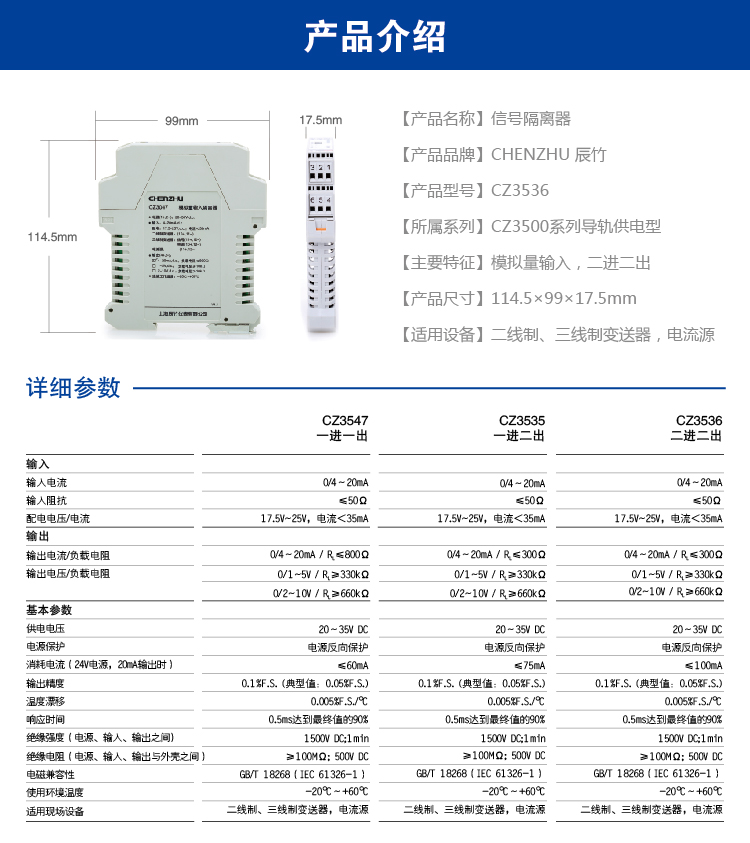

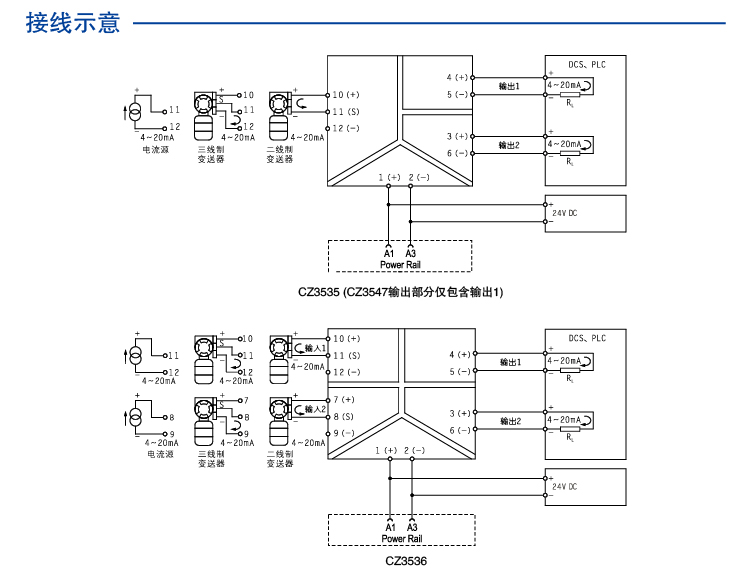

尺寸图 应用图
二进二出 模拟量输入隔离器 二进二出 模拟量输入隔离器
基本参数
通道数 2进2出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 0.5ms达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约150g
连接的现场设备 二线制变送器;三线制变送器;电流源
输入数据
输入信号 0~20mA;4~20mA
输入阻抗 ≤50Ω
最大输入电流 <35mA
配电电压 17.5~25V,电流<35mA
输出数据
输出电流 0~20mA;4~20mA
电流输出负载电阻 RL≤300Ω
输出电压 0~5V;1~5V;0~10V;2~10V
电压输出负载电阻 ≥330kΩ(0~5V);≥330kΩ(1~5V);≥660kΩ(0~10V);≥660kΩ(2~10V)
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤100mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
