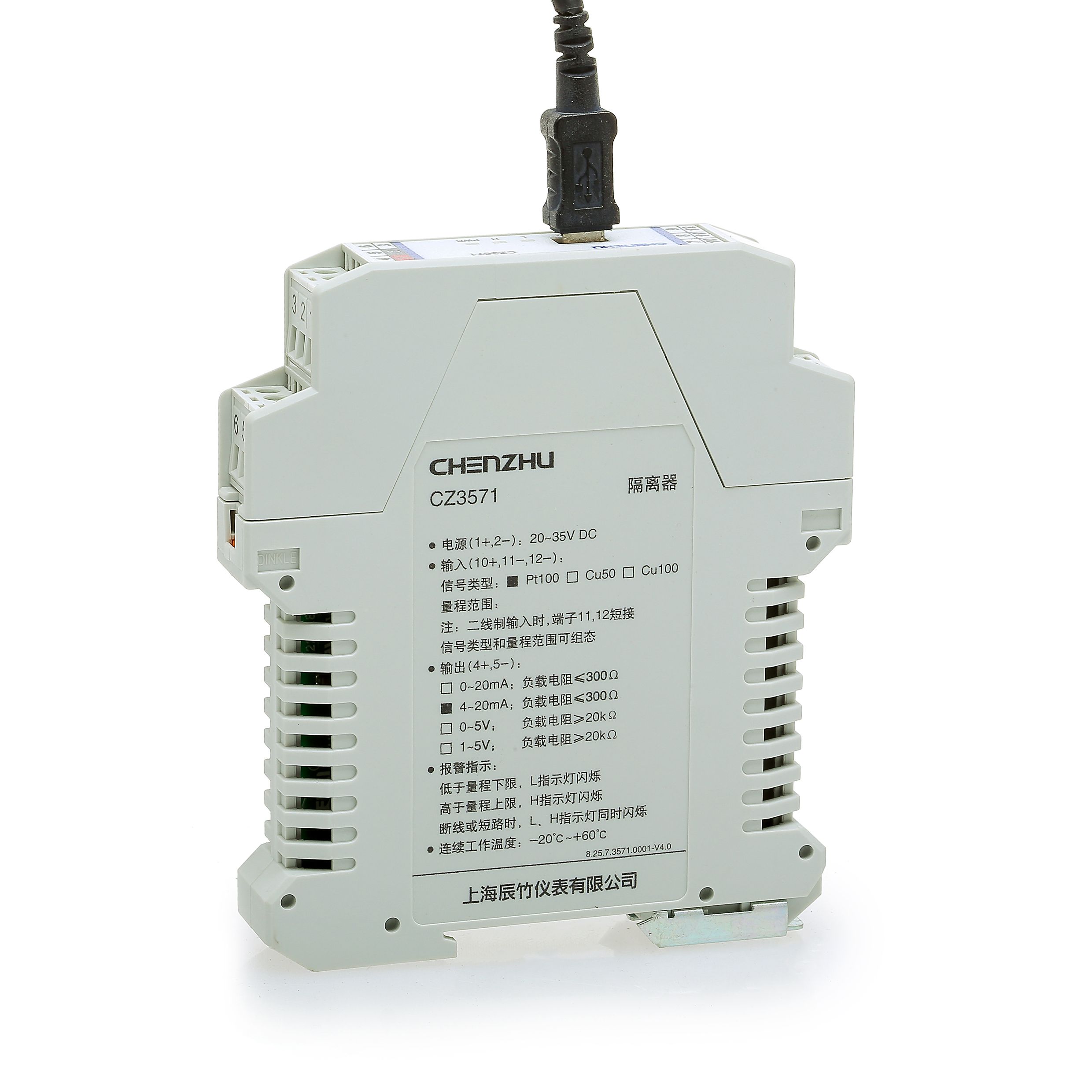

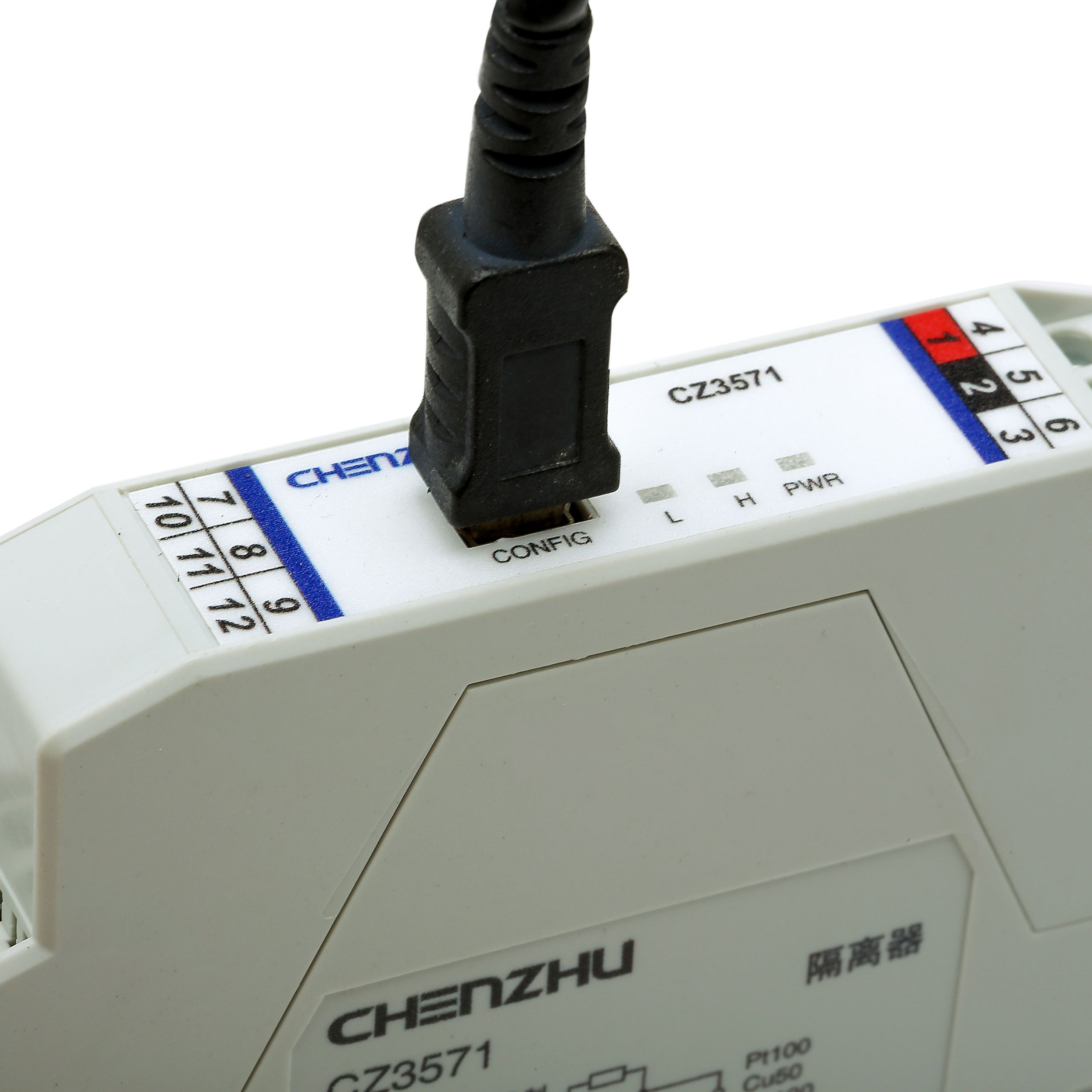

一进一出 热电阻输入隔离器
CZ3571  一进一出 热电阻输入隔离器
信号类型和测量范围可编程,转换精度高达0.1%,超量程、断线检测与报警功能
通道数:
一进一出
输入信号:
热电阻PT100
热电阻Cu50
热电阻Cu100
输出信号:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
导轨总线供电
CZ3571
产品详情
产品参数
下载
点击咨询
加入对比
加入询价单

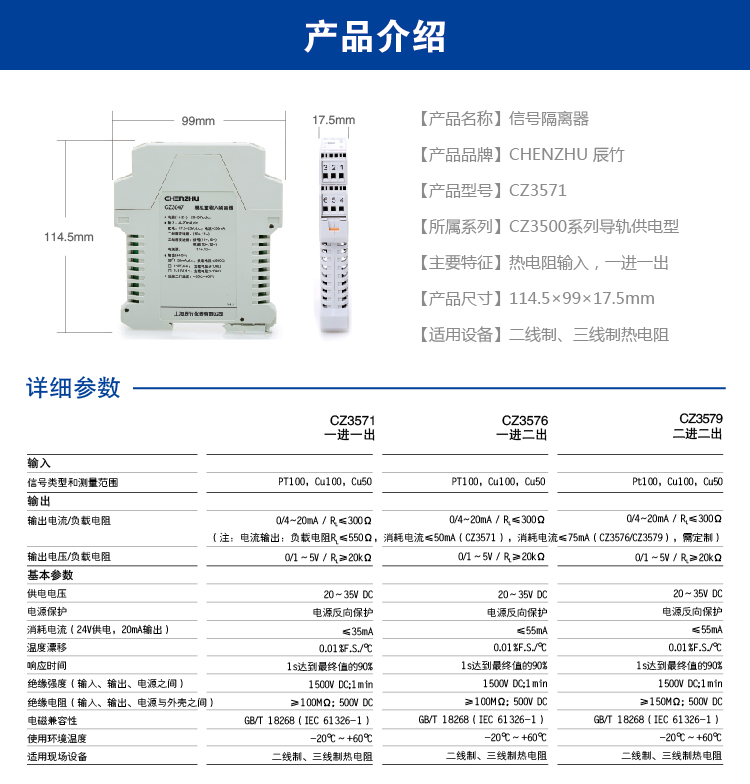

一进一出 热电阻输入隔离器

一进一出 热电阻输入隔离器

一进一出 热电阻输入隔离器

一进一出 热电阻输入隔离器

一进一出 热电阻输入隔离器

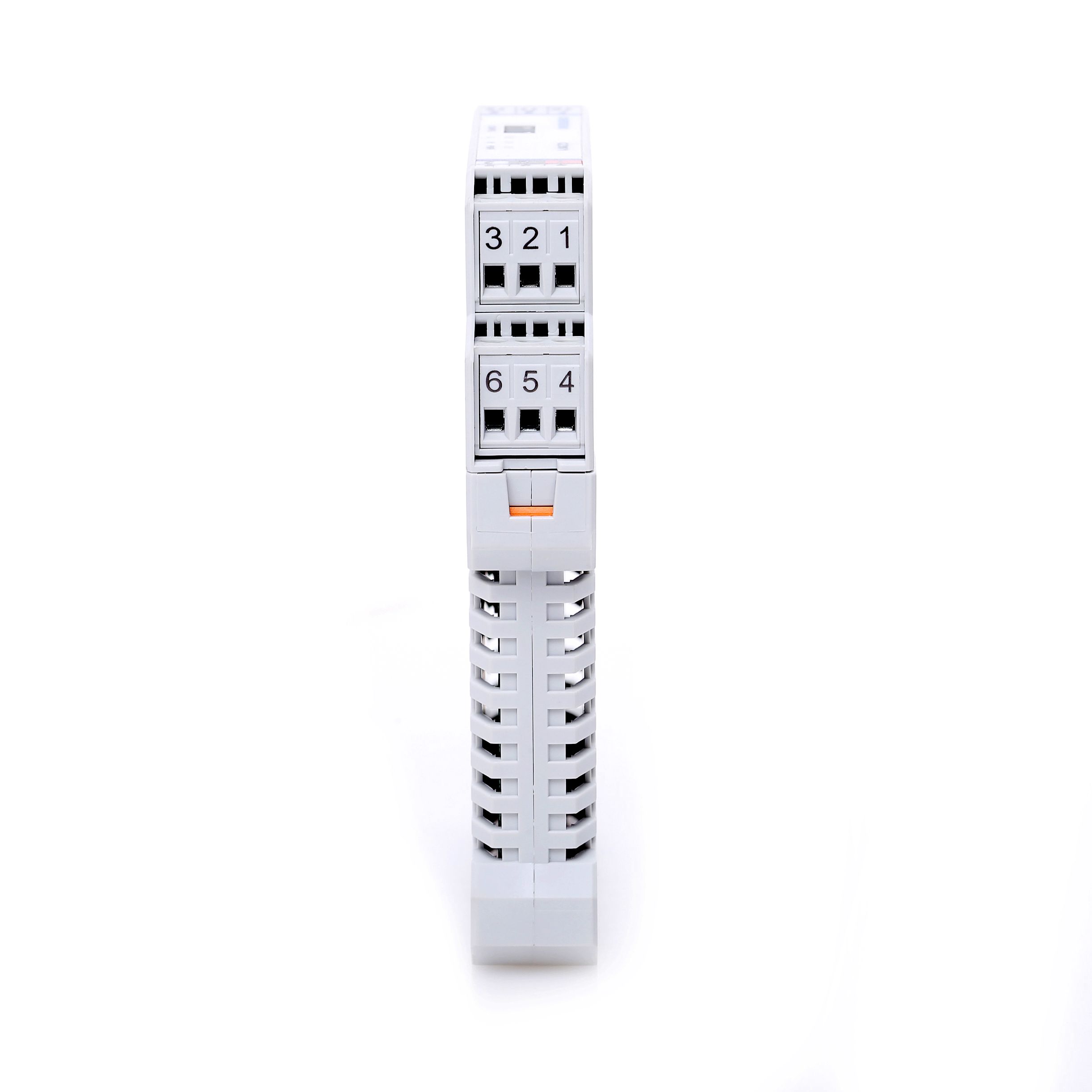

可插拔接线端子

一进一出 热电阻输入隔离器

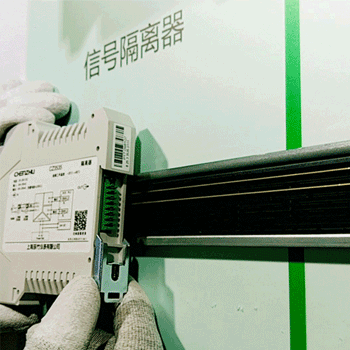

安装与拆卸























图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
产品参数
图示

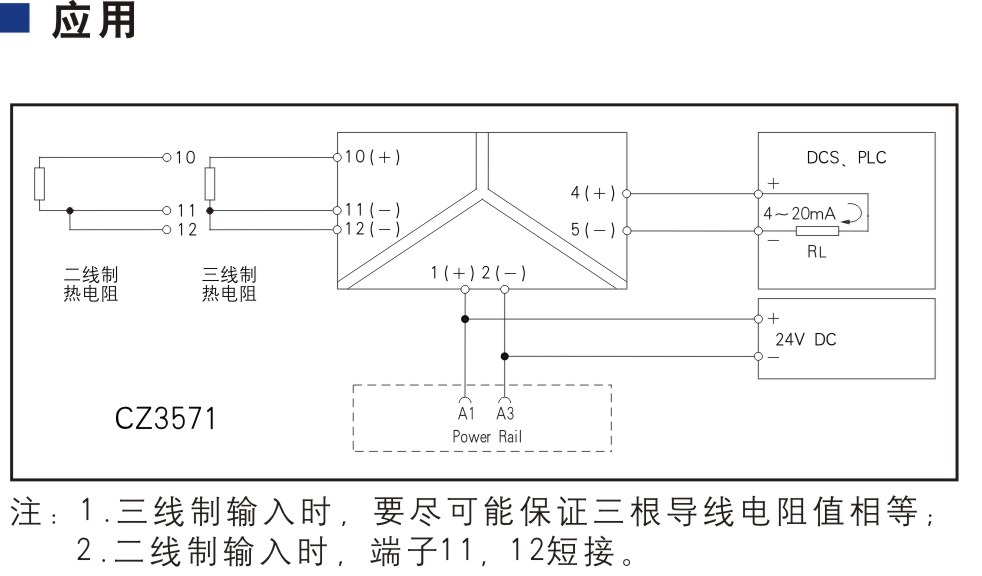

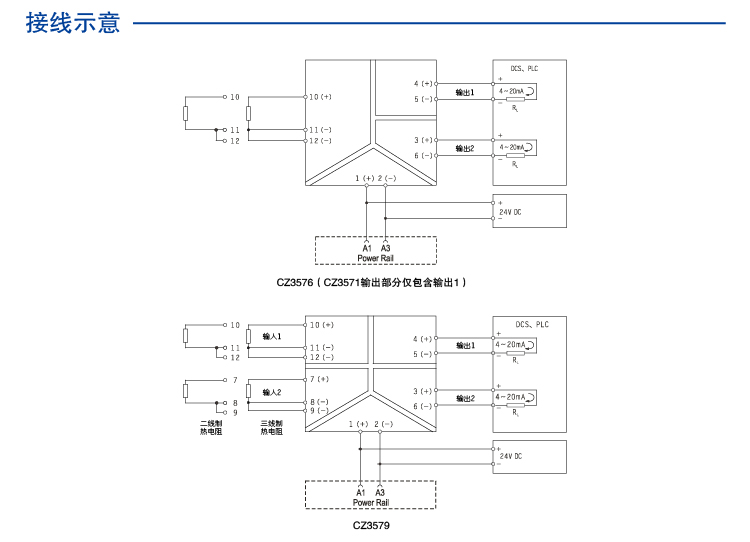

尺寸图 应用图 说明图
一进一出 热电阻输入隔离器 一进一出 热电阻输入隔离器 一进一出 热电阻输入隔离器
基本参数
通道数 1进1出
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约100g
连接的现场设备 二线制热电阻;三线制热电阻
输入数据

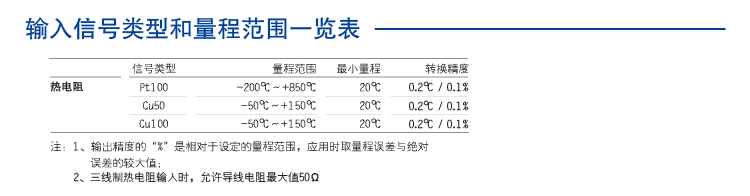

输入信号 Pt100/Cu50/Cu100 热电阻
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
报警指示 低于量程下限,L指示灯闪烁,输出电流约3.8mA;高于量程上限,H指示灯闪烁,输出电流约20.8mA;断线时,L、H指示灯同时闪烁,输出电流约20.8mA;短路时,L、H指示灯同时闪烁,输出电流约3mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤35mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;B级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
