一进一出 振动传感器输入隔离器
CZ3058  一进一出 振动传感器输入隔离器
振动传感器输入隔离器,将现场传感器输出的电压信号1:1隔离传输到控制室, 可以分别传输交流和直流信号。该产品电源、输入和输出三隔离。
通道数:
一进一出
输入:
-10V~10V
输出:
-10V~10V
供电方式:
24VDC
CZ3058
Product details
Technichal Data
Download
contrast
enquire

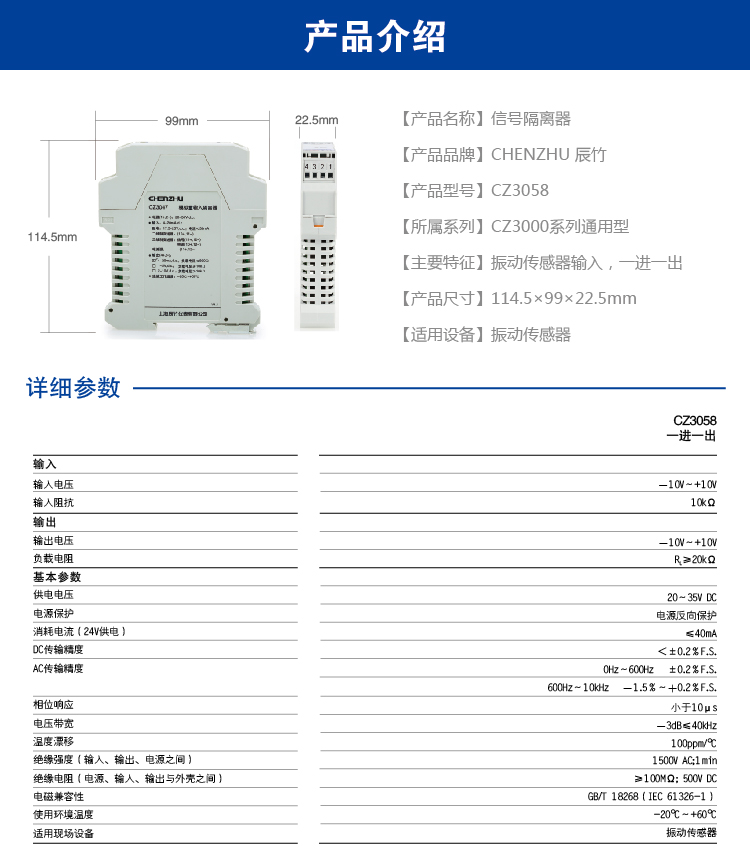

一进一出 振动传感器输入隔离器

一进一出 振动传感器输入隔离器


一进一出 振动传感器输入隔离器


可插拔接线端子

一进一出 振动传感器输入隔离器


安装与拆卸


一进一出 振动传感器输入隔离器

一进一出 振动传感器输入隔离器

一进一出 振动传感器输入隔离器


图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

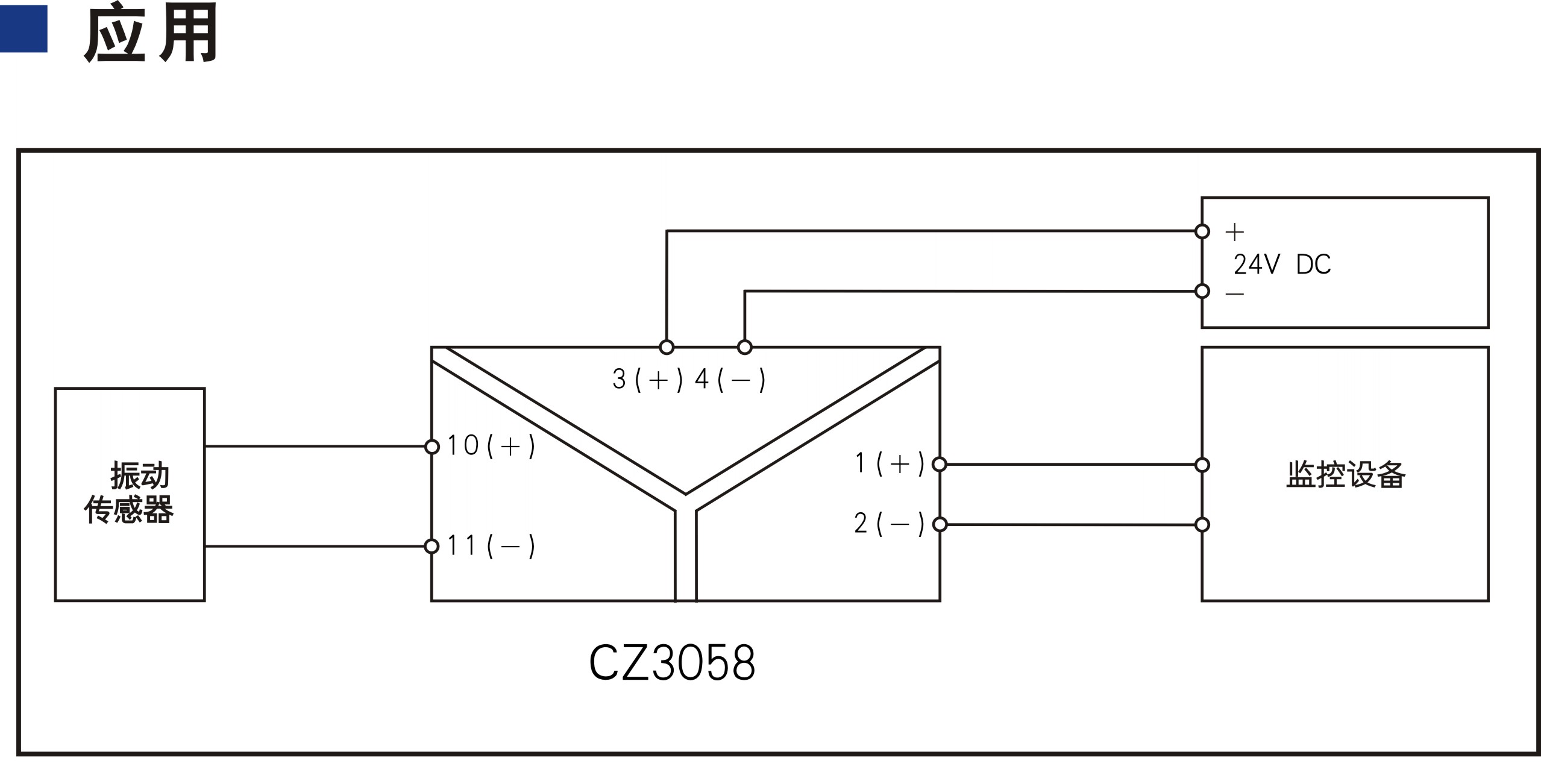

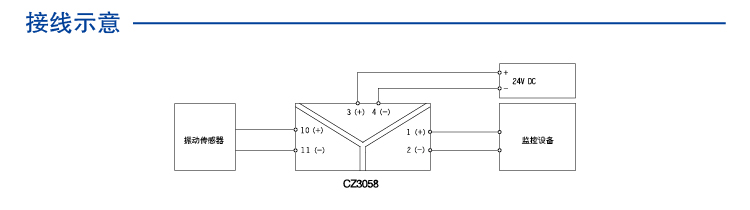

尺寸图 应用图
一进一出 振动传感器输入隔离器 一进一出 振动传感器输入隔离器
基本参数
通道数 1进1出
温度漂移 100ppm/℃(-20℃~+60℃)
DC传输精度 <±0.2%F.S.
AC传输精度 0Hz~600Hz ±0.2%F.S.; 600Hz~10kHz -1.5%~+0.2%F.S.
响应时间 <10us
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约100g
连接的现场设备 振动传感器
输入数据
输入信号 -10V~+10V
输入阻抗 10kΩ(电压信号)
电压带宽 -3dB≤40kHz
输出数据
相位响应 小于10us相当于-0.72° 200Hz;-2° 600Hz;-3.6° 1kHz;-36° 10kHz;-72° 20kHz;
输出信号 -10V~+10V(1:1电压输出)
电压输出负载电阻 RL≥20kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤40mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
