一进二出 隔离信号分配器
CZ3483.12  一进二出 隔离信号分配器
多种电压、电流信号输入与输出,输入与输出的信号可任意组合,可向现场仪表提供隔离配电,总线供电或端子供电可选择。
CZ3483.12
Product details
Technichal Data
contrast
enquire

□  产品概述

一进二出 隔离信号分配器一进二出 隔离信号分配器



产品大类:隔离器

产品系列:CZ3000系列

产品型号:CZ3483.12

主要特征:一进二出 隔离信号分配器

产品尺寸:114.5×99.0×17.5mm

颜色重量:灰,约100g

适用设备:二线制、三线制变送器,电流源,电压源

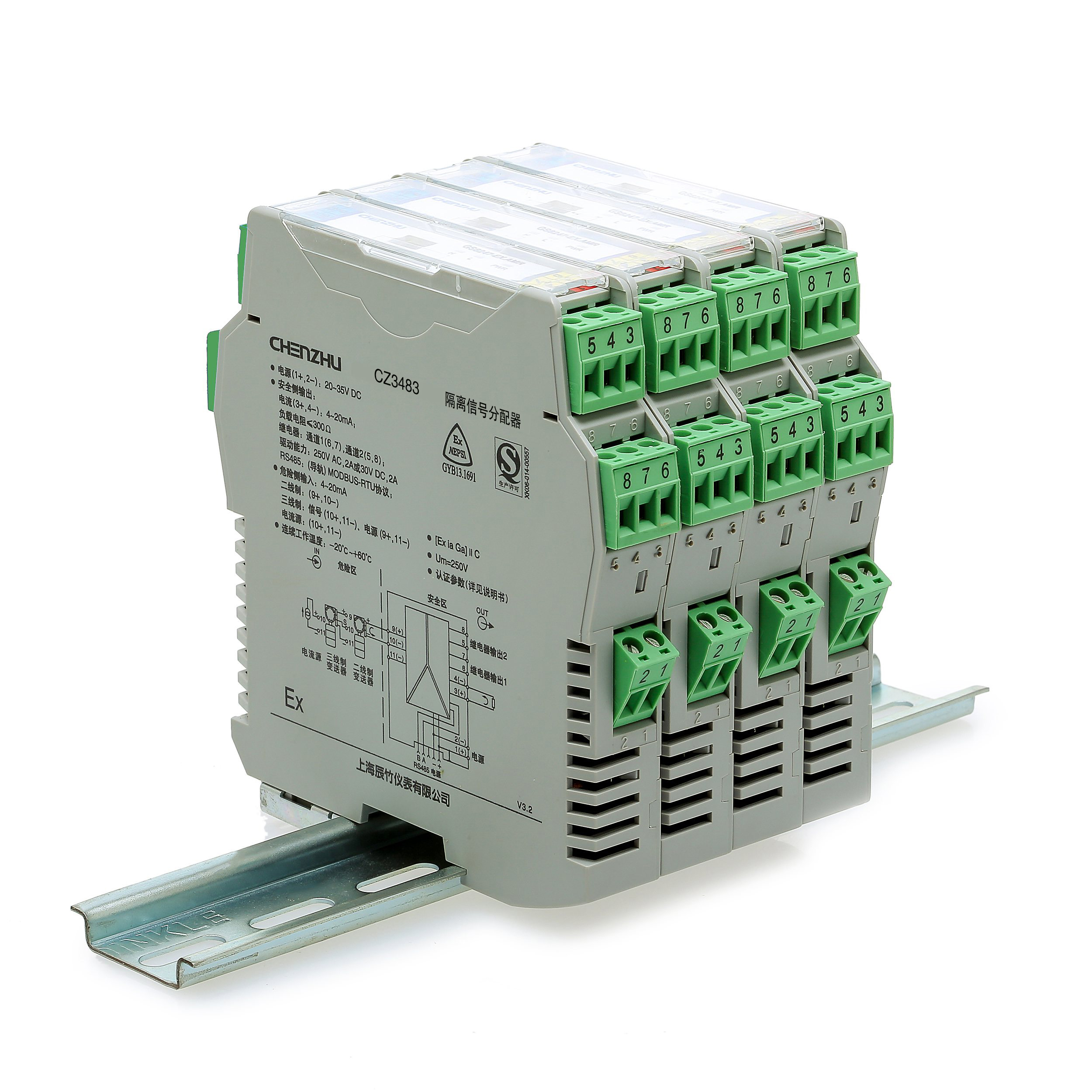

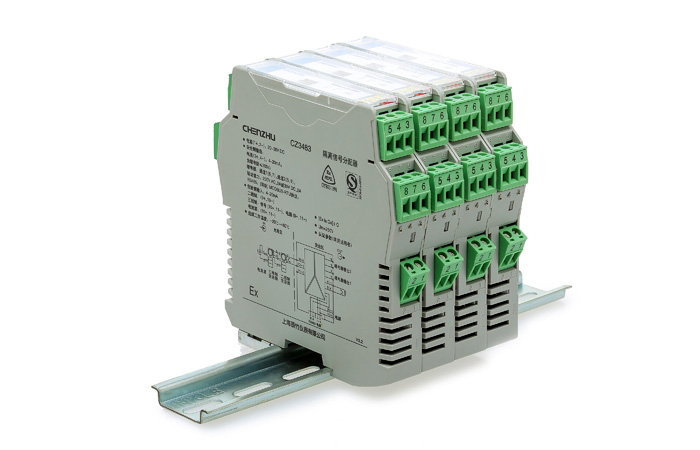

□  产品实拍图一进二出 隔离信号分配器

一进二出 隔离信号分配器

一进二出 隔离信号分配器

一进二出 隔离信号分配器

一进二出 隔离信号分配器

一进二出 隔离信号分配器


基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
基本参数
通道数 1进2出
输出精度(20°C) 0.1%F.S.
温度漂移 0.01%F.S./℃
响应时间 0.5s达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC(电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约100g
连接的现场设备 二线制变送器;三线制变送器;电流源信号;电压源信号
输入数据
输入信号 0~20mA;4~20mA;0~5V;1~5V;0~10V;2~10V
开路电压 ≤20V
输入阻抗 ≤100Ω(电流);≥100kΩ(电压)
最大输入电流 ≤30mA
配电电压 20mA时配电电压:≥15.5V
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥2kΩ
报警指示 短路或断线时,报警灯闪烁,输出为0mA。
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤85mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
