一进一出 RS-485半双工输入输出隔离式安全栅

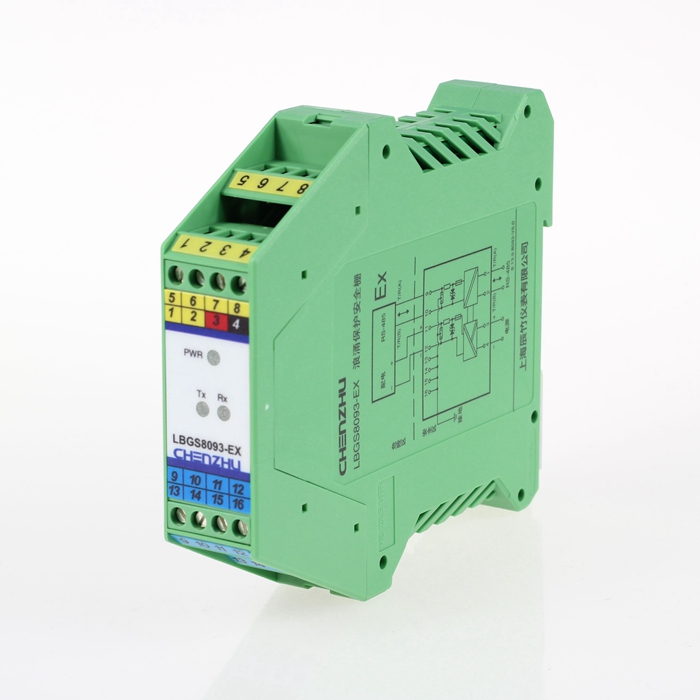

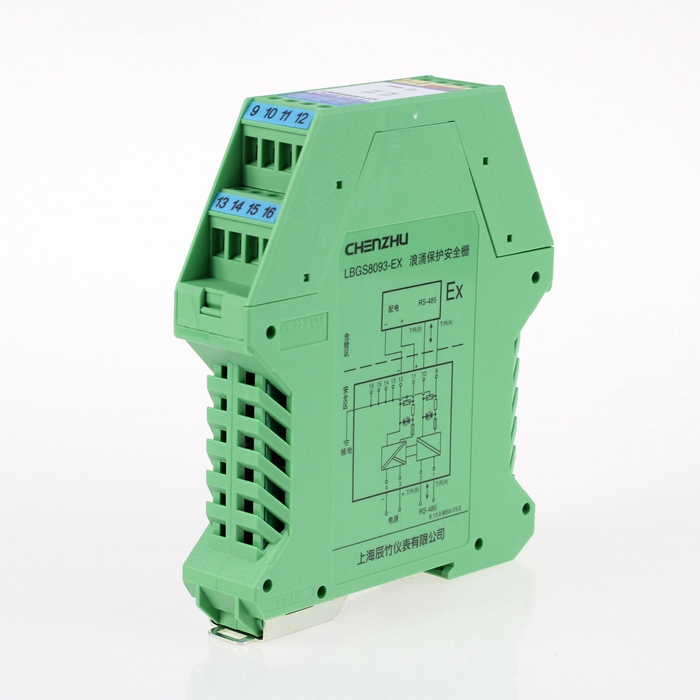

LBGS8093-EX  一进一出 RS-485半双工输入输出隔离式安全栅
具有防雷击浪涌保护功能的RS-485输入安全栅。它的功能是将危险区的RS-485数字信号隔离传输到安全区,并为现场仪表提供隔离电源。该产品需要独立供电,电源、输入和输出隔离。
通道数:
一进一出
输入:
RS-485半双工
配电:
5V/100mA
6V/100mA
8V/50mA
9V/50mA
12V/50mA
输出:
RS-485半双工
供电方式:
24VDC
电源连接方式:
端子供电
特殊功能:
浪涌保护功能
LBGS8093-EX
Product details
Technichal Data
Download
contrast
enquire

一进一出 RS-485半双工输入输出隔离式安全栅

一进一出 RS-485半双工输入输出隔离式安全栅

一进一出 RS-485半双工输入输出隔离式安全栅

图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
电涌保护特性
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
图示

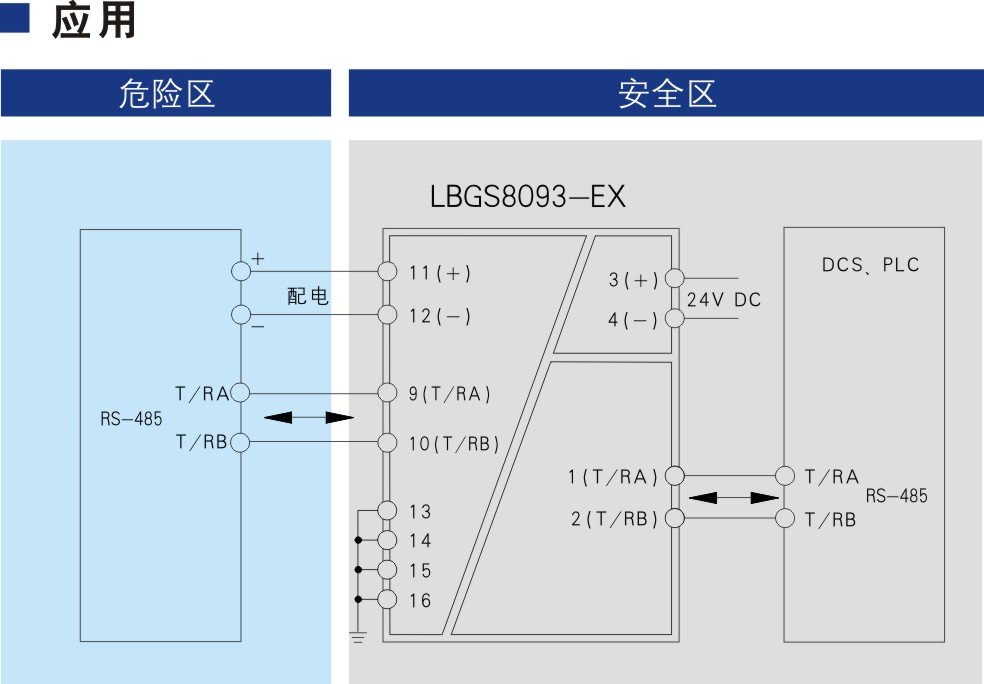

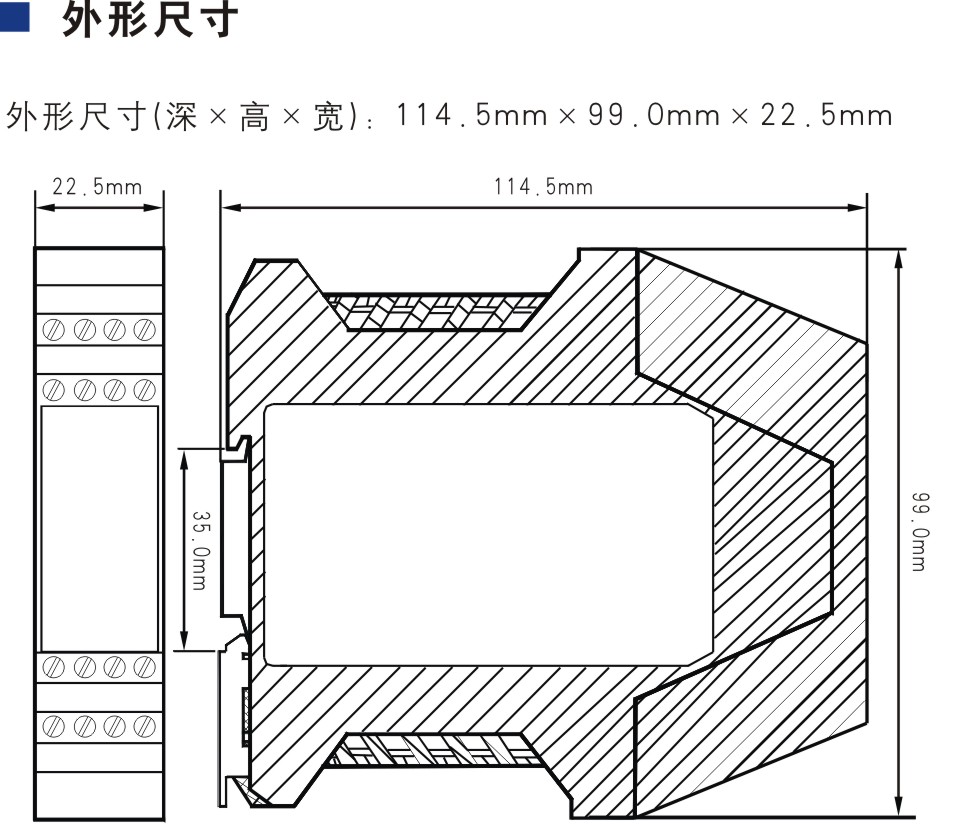

尺寸图 应用图
一进一出 RS-485半双工输入输出隔离式安全栅 一进一出 RS-485半双工输入输出隔离式安全栅

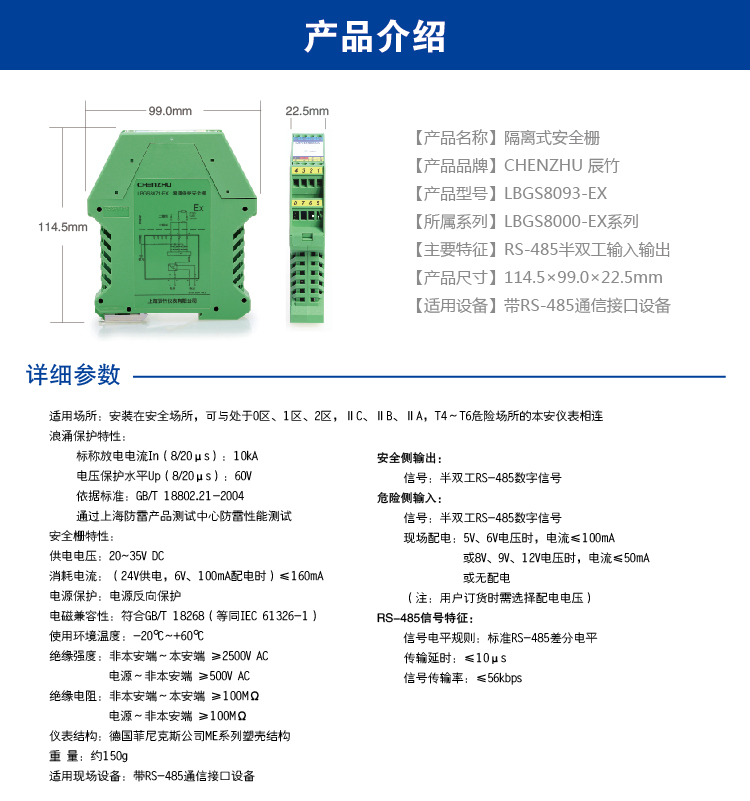

基本参数
通道数 1进1出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIC
重量 约150g
连接的现场设备 带RS-485通信接口设备
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
配电 5V/100mA;6V/100mA;8V/50mA;9V/50mA;12V/50mA;无配电
输入信号 RS-485半双工
输出数据
驱动能力 最多可带32个收发器
输出信号 RS-485半双工
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,6V、100mA配电时)≤160mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 22.5mm
外壳
品牌 德国菲尼克斯公司
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga]ⅡC符合GB3836.1、GB3836.4和GB3836.20

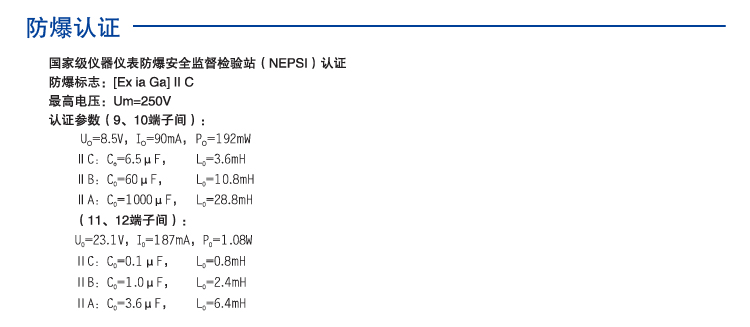

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 8.5V(9,10端子间);23.1V(11,12端子间)
最大输出电流Io 90mA(9,10端子间);187mA(11,12端子间)
最大输出功率Po 192mW(9,10端子间);1.08W(11,12端子间)
ⅡC 最大外部电感Lo 3.6mH(9,10端子间);0.8mH(11,12端子间)
ⅡC 最大外部电容Co 6.5μF(9,10端子间);0.1μF(11,12端子间)
ⅡB 最大外部电感Lo 10.8mH(9,10端子间);2.4mH(11,12端子间)
ⅡB 最大外部电容Co 60μF(9,10端子间);1.0μF(11,12端子间)
ⅡA 最大外部电感Lo 28.8mH(9,10端子间);6.4mH(11,12端子间)
ⅡA 最大外部电容Co 1000μF(9,10端子间);3.6μF(11,12端子间)
电涌保护特性
标称放电电流In(8/20us) 10kA
电压保护水平Up 60V
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;B级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
信号电平规则 标准RS-485差分电平
信号传输延时 ≤10μs
信号传输率 ≤56kbps
