配电隔离式安全栅
GS8593-EX.P  配电隔离式安全栅
仅配电,无通讯功能。
GS8593-EX.P
Product details
Technichal Data
Accessories
contrast
enquire

□  产品概述

配电隔离式安全栅


产品大类:隔离式安全栅

产品系列:GS8500-EX系列

产品型号:GS8593-EX.P

主要特征:一进一出,通讯信号输入隔离式安全栅

产品尺寸:118.9×106.0×17.5mm

颜色重量:灰,约150g

适用设备:带RS-485/RS422通信接口设备

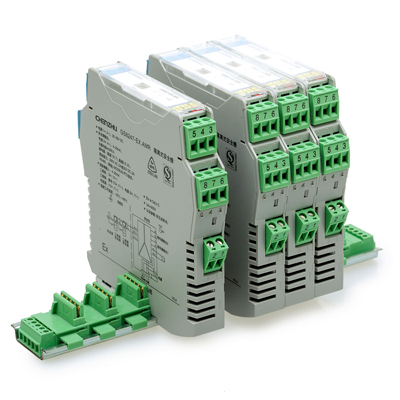

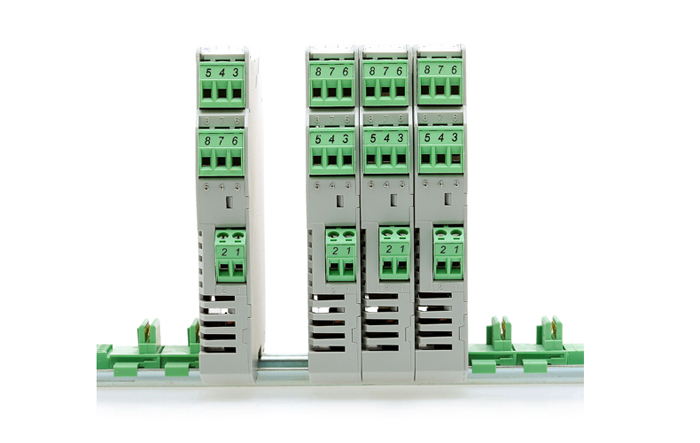

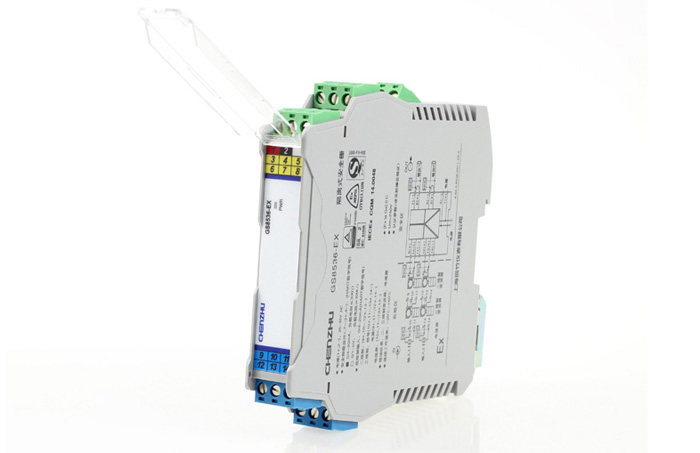

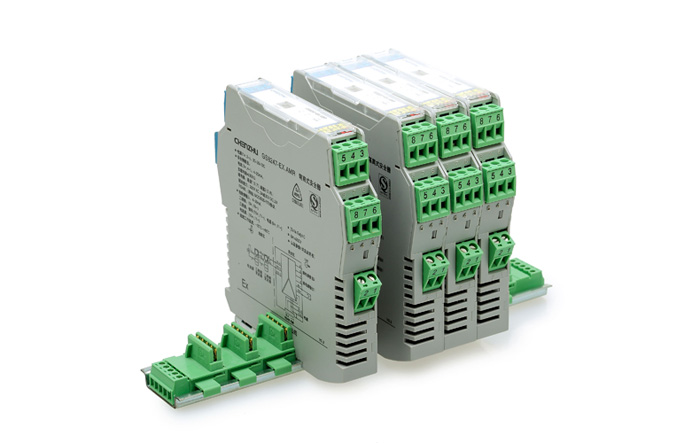

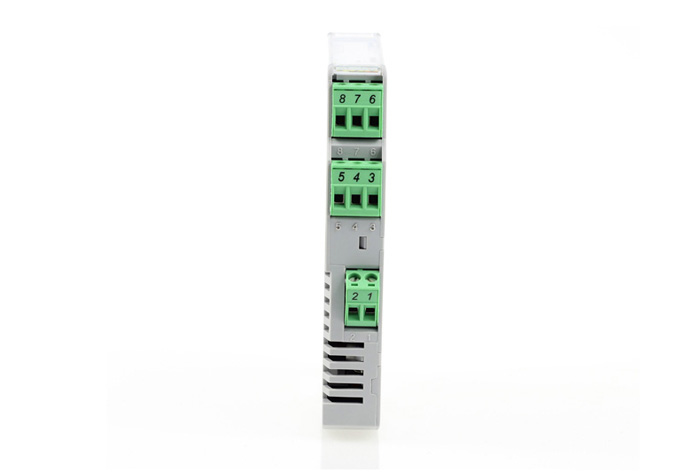

□  产品实拍图

配电隔离式安全栅

配电隔离式安全栅

配电隔离式安全栅

配电隔离式安全栅

配电隔离式安全栅

配电隔离式安全栅

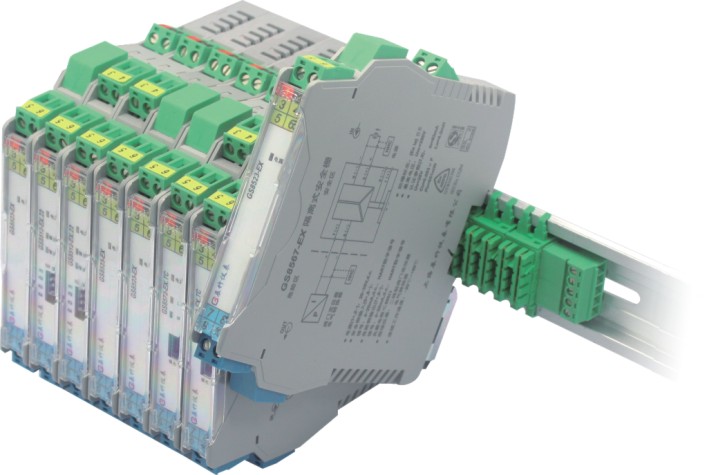

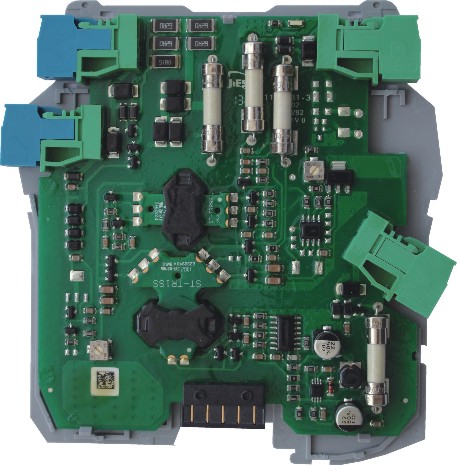

□  产品特征图

配电隔离式安全栅



磁隔离信号耦合技术达到SIL3要求

MTBF>2,000,000h

配电隔离式安全栅













配电隔离式安全栅




IECEx和UL安全认证

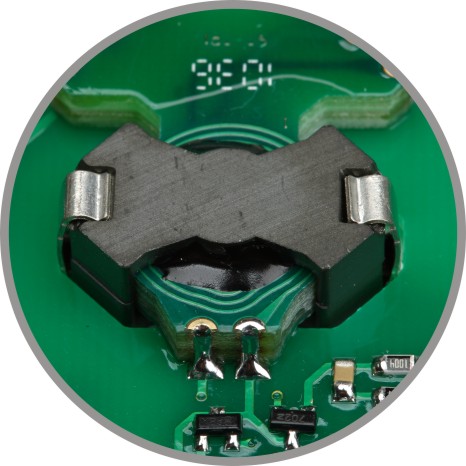

PCB变压器(隔离电压≥4.0KVAC)















配电隔离式安全栅



符合安全仪表电磁兼容特征,

IEC61326-3-1














配电隔离式安全栅




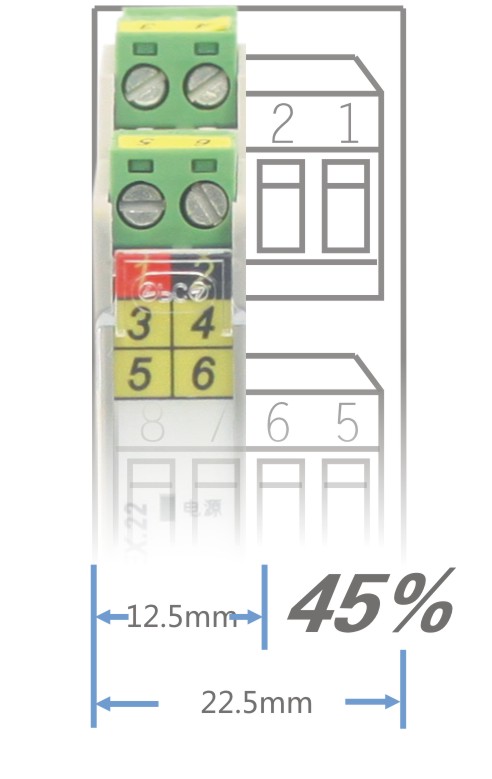

17.5mm超薄机身,

节省机柜安装空间














配电隔离式安全栅



端子和总线供电方式灵活可选

外壳拥有设计专利,德国菲尼克斯公司定制



□  产品认证

配电隔离式安全栅


产品防爆合格证

国家级仪器仪表防爆安全监督检验站

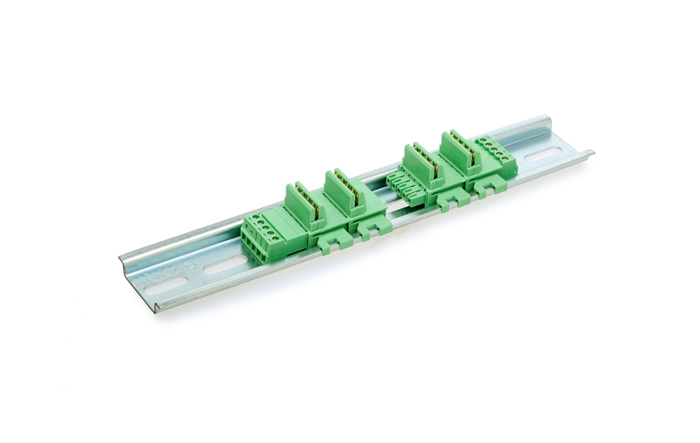

总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
基本参数
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
Generate PDF
Technichal Data
基本参数
通道数 1进1出
绝缘强度 非本安端~本安端 ≥2500V AC,电源~非本安端 ≥500V AC
绝缘电阻 非本安端~本安端 ≥100MΩ,电源~非本安端 ≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIC
重量 约150g
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,6V、100mA配电时)≤160mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯公司定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 防爆认证
认证标准
NEPSI [Ex ia Ga]ⅡC符合GB3836.1、GB3836.4和GB3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 23.1V(12、13端子间)
最大输出电流Io 187mA(12、13端子间)
最大输出功率Po 1.08mW(12、13端子间)
ⅡC 最大外部电感Lo 0.8mH(12、13端子间)
ⅡC 最大外部电容Co 0.1μF(12、13端子间)
ⅡB 最大外部电感Lo 2.4mH(12、13端子间)
ⅡB 最大外部电容Co 1.0μF(12、13端子间)
ⅡA 最大外部电感Lo 6.4mH(12、13端子间)
ⅡA 最大外部电容Co 3.6μF(12、13端子间)
EMC数据
电快速瞬变脉冲群抗扰度 浪涌(冲击)抗扰度
浪涌(冲击)抗扰度 IEC 61326-1
静电放电抗扰度 射频电磁场辐射抗扰度
射频场感应的传导骚扰抗扰度 IEC 61326-1
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
信号电平规则 标准RS-485差分电平
信号传输延时 ≤10μs
信号传输率 ≤56kbps
