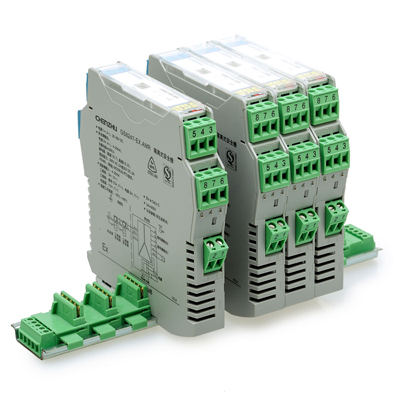

一进一出 RS-232输入RS-485半双工输出式安全栅
GS8599-EX.0  一进一出 RS-232输入RS-485半双工输出式安全栅
将现场仪表产生的RS-232数字信号转换成RS485数字信号隔离输出到安全区,实现危险区和安全区的双向通讯,并给现场仪表提供隔离电源。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
RS-232
配电:
无配电
输出:
RS-485半双工
供电方式:
24VDC
电源连接方式:
端子供电
GS8599-EX.0
产品详情
产品参数
配件
点击咨询
加入对比
加入询价单

一进一出 RS-232输入RS-485半双工输出式安全栅

一进一出 RS-232输入RS-485半双工输出式安全栅

一进一出 RS-232输入RS-485半双工输出式安全栅

一进一出 RS-232输入RS-485半双工输出式安全栅

总线连接器 17.5mm产品适用
CZBPS-C-17.5GS8500-EX系列
总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
加入询价
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1GS8500-EX系列
总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
加入询价
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1GS8500-EX系列
总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
加入询价
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
其他参数
产品参数
图示

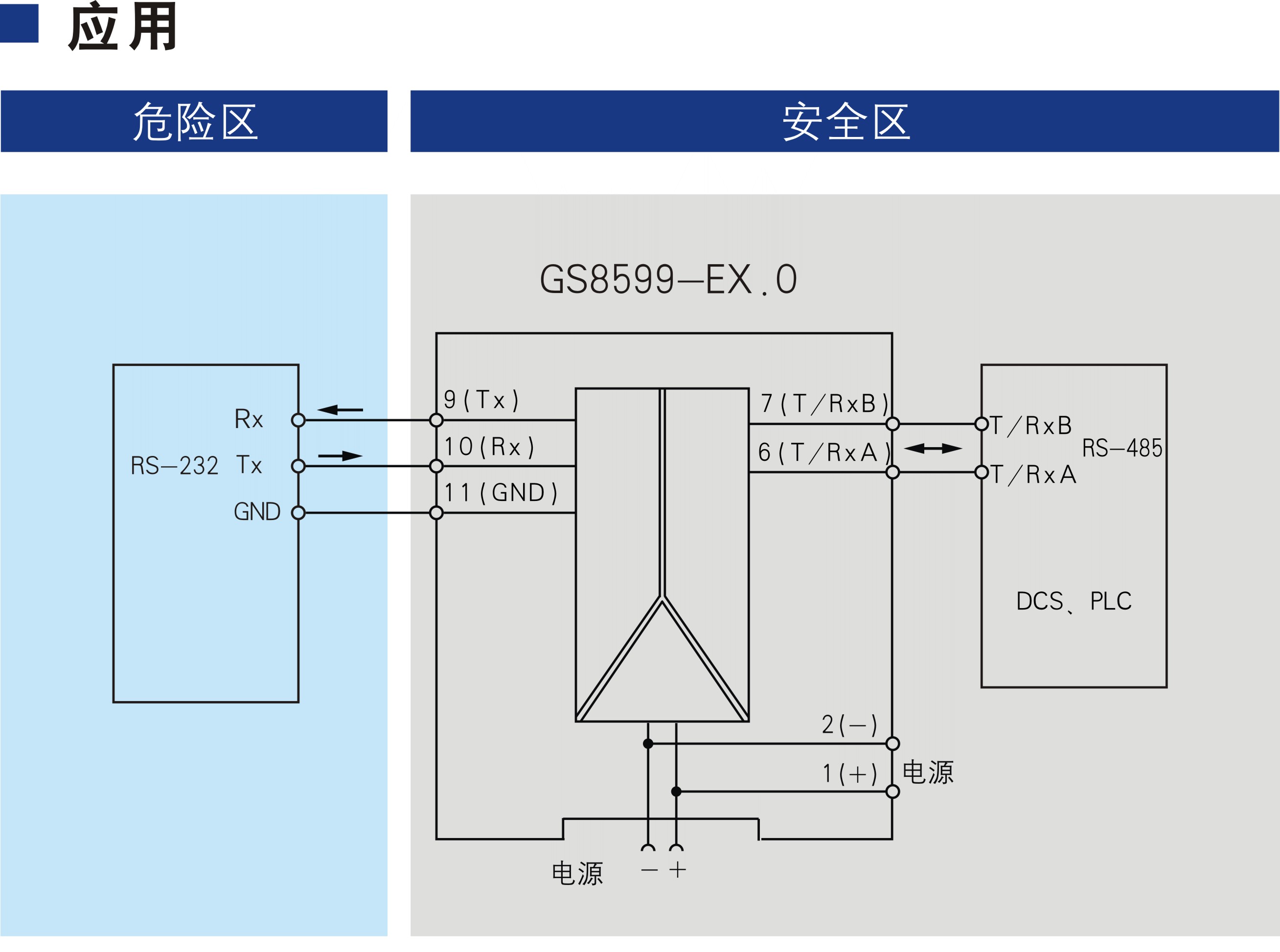

尺寸图 应用图
一进一出 RS-232输入RS-485半双工输出式安全栅 一进一出 RS-232输入RS-485半双工输出式安全栅
基本参数
通道数 1进1出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIC
重量 约150g
连接的现场设备 带RS-232通信接口设备
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
配电 无配电
输入信号 RS-232
输出数据
输出信号 RS-485半双工
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,无配电时)≤30mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯公司定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
CCC [Ex ia Ga]ⅡC符合GB3836.1、GB3836.4和GB3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 23.5V(9,10,11端子间)
最大输出电流Io 8.5mA(9,10,11端子间)
最大输出功率Po 50mW(9,10,11端子间)
ⅡC 最大外部电感Lo 100mH(9,10,11端子间)
ⅡC 最大外部电容Co 0.12μF(9,10,11端子间)
ⅡB 最大外部电感Lo 300mH(9,10,11端子间)
ⅡB 最大外部电容Co 0.97μF(9,10,11端子间)
ⅡA 最大外部电感Lo 800mH(9,10,11端子间)
ⅡA 最大外部电容Co 3.52μF(9,10,11端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;B级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;B级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
其他参数
信号电平规则 标准RS-232差分电平
信号传输延时 ≤10μs
信号传输率 ≤56kbps
