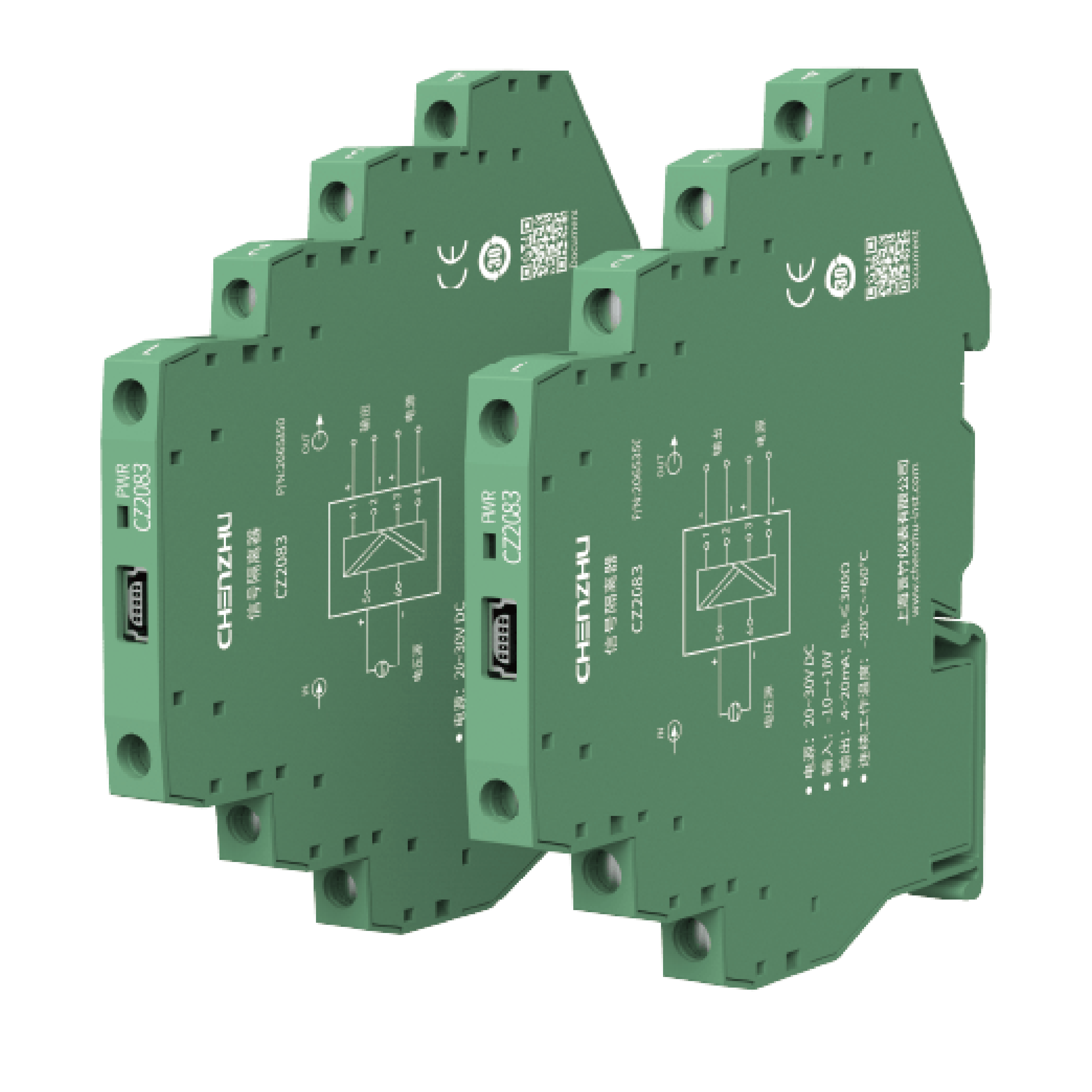

一进一出 电压电流输入隔离器
CZ2083.A  一进一出 电压电流输入隔离器
7.6mm超薄外壳,节省安装空间。功耗低至0.5W,多种量程选择,可现场设置。
通道数:
一进一出
输入:
通用型
输出:
通用型
供电方式:
24VDC
电源连接方式:
端子供电
CZ2083.A
Product details
Technichal Data
Download
contrast
enquire

一进一出 电压电流输入隔离器

一进一出 电压电流输入隔离器

一进一出 电压电流输入隔离器


基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
基本参数
通道数 1进1出
输出精度(20°C) 0.1%F.S.
温度漂移 0.01%F.S./℃
响应时间 ≤0.1s
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约45g
连接的现场设备 电流源;电压源
输入数据
输入信号 0~20mA;4~20mA;0~5V;1~5V;0~10V;2~10V;-10~10V
输出数据
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥2kΩ
输出信号 0~20mA;4~20mA;0~5V;1~5V;0~10V;2~10V;-10~10V
电源
供电电压(Ue) 20~30V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤45mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 92.4mm
高度 97.7mm
宽度 7.6mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色 绿
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;A级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
