一进二出 频率转换隔离式安全栅
GS8555-EX  一进二出 频率转换隔离式安全栅
频率转换隔离式安全栅,将危险区的频率信号根据用户设定的量程线性转换成0/4-20mA(或0/1-5V),从危险区隔离传输到安全区输出。该产品具有一路继电器报警输出。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进二出
输入:
频率(0.1~100kHz)
配电:
输出:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
端子供电
特殊功能:
继电器报警输出
GS8555-EX
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进二出 频率转换隔离式安全栅

一进二出 频率转换隔离式安全栅

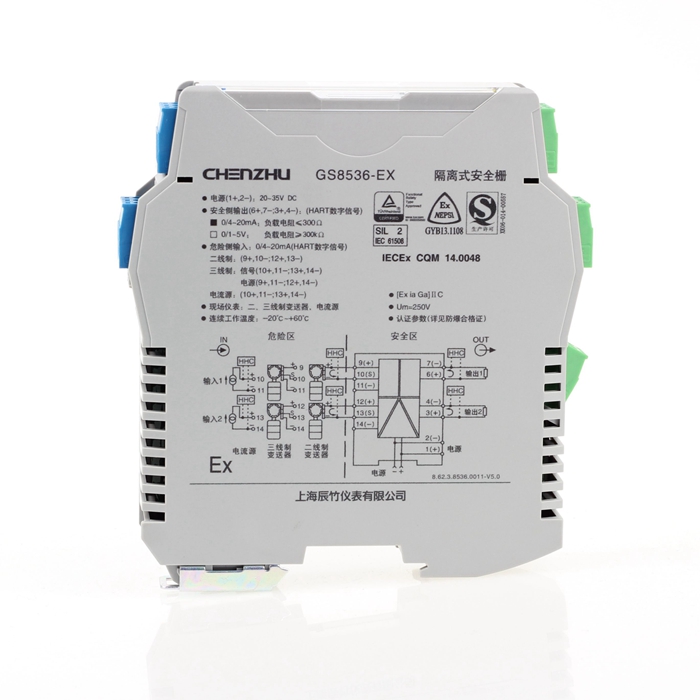

一进二出 频率转换隔离式安全栅

一进二出 频率转换隔离式安全栅



一进二出 频率转换隔离式安全栅

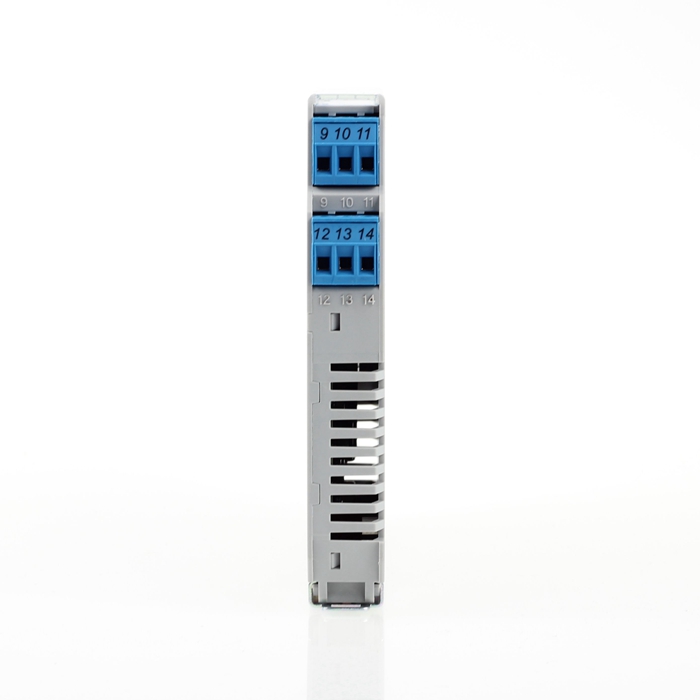

可插拔接线端子

一进二出 频率转换隔离式安全栅


安装与拆卸









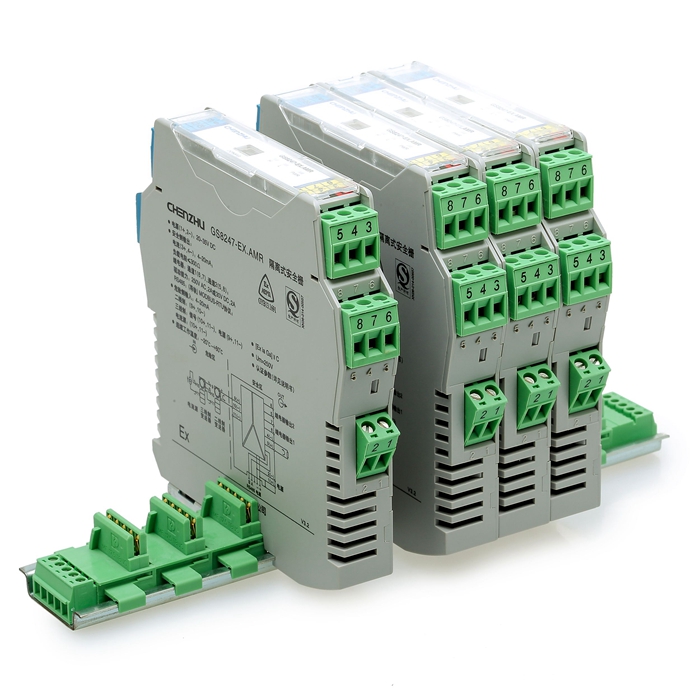

总线连接器 17.5mm产品适用
CZBPS-C-17.5  总线连接器 17.5mm产品适用
适用于GS8500-EX/GS8200-EX系列隔离式安全栅中具有总线供电功能的17.5mm厚度产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器 2.总线连接器正向插头 3.总线连接器反向插头;
Enquire
总线连接器正向插头(GS8500-EX系列适用)
CZBPS-F1  总线连接器正向插头(GS8500-EX系列适用)
适用于GS8500-EX系列隔离式安全栅具有总线供电可选功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括:1.总线连接器;2.总线连接器正向插头;3.总线连接器反向插头
Enquire
总线连接器反向插头 (GS8500系列适用)
CZBPS-B1  总线连接器反向插头 (GS8500系列适用)
适用于GS8500-EX系列隔离式安全栅中具有总线供电功能的产品。 需在订货时指定,并选择总线供电模块配套使用。 总线供电模块包括: 1.总线连接器正向插头;2.总线连接器反向插头;3.总线连接器
Enquire
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
基本参数
通道数 1进1出
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]ⅡC
重量 约150g
连接的现场设备 符合DIN19234的NAMUR接近开关、干接点开关等现 场设备(包括:本安型的压力开关、温度开关和液位开关等); 电平
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
转换精度 0.1% F.S
响应时间 继电器:响应时间≤20ms
温度漂移 0.01% F.S./℃
输入数据
输入信号 PNP;NPN;频率信号;接近开关;干接点开关
PNP / NPN晶体管 三线制PNP/NPN传感器输出:传感器配电:14V, 电流:<20mA;输入频率:0.1Hz~100kHz
脉冲宽度 ≥2μs
开关、接近开关 配电电压:≈8V; 短路电流:≈8mA;输入频率:0.1Hz~100kHz
频率脉冲信号 输入频率:0.1Hz~100kHz;最高允许输入电压:30Vp-p
短路电流 接近开关、干接点开关输入:≈8mA
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电压输出负载电阻 ≥300kΩ
电流输出负载电阻 ≤400Ω
负载类型 电阻负载
报警指示 ALM黄灯亮:输入信号高于报警高位值(含死区值)时; ALM红灯亮:输入信号低于报警低位值(含死区值)时亮; ALAM灯
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出、继电器闭合时)≤60mA
供电方式 独立供电
电源连接方式 端子供电
尺寸
深度 118.9mm
高度 107.6mm
宽度 17.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga]ⅡC符合GB3836.1、GB3836.4和GB3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 10.5V(9,10端子间);14V(11,14端子间);17V(12,13,14端子间)
最大输出电流Io 14mA(9,10端子间);8mA(11,14端子间);330mA(12,13,14端子间)
最大输出功率Po 37mW(9,10端子间);28mW(11,14端子间);1.4W(12,13,14端子间)
ⅡC 最大外部电感Lo 165mH(9,10端子间);150mH(11,14端子间);0.22mH(12,13,14端子间)
ⅡC 最大外部电容Co 2.4μF(9,10端子间);0.73μF(11,14端子间);0.375μF(12,13,14端子间)
ⅡB 最大外部电感Lo 495mH(9,10端子间);450mH(11,14端子间);0.66mH(12,13,14端子间)
ⅡB 最大外部电容Co 16.8μF(9,10端子间);4.60μF(11,14端子间);2.20μF(12,13,14端子间)
ⅡA 最大外部电感Lo 1000mH(9,10端子间);1000mH(11,14端子间);1.76mH(12,13,14端子间)
ⅡA 最大外部电容Co 75.0μF(9,10端子间);17.0μF(11,14端子间);9.0μF(12,13,14端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;A级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
