一进一出 电位器输入隔离器
CZ3575  一进一出 电位器输入隔离器
一进一出 电位器输入达5kΩ,可定制量程范围;量程范围可依据现场情况修改 超量程、断线检测与报警功能
通道数:
一进一出
输入信号:
电位器0-5kΩ
输出信号:
0~20mA
4~20mA
0~5V
1~5V
供电方式:
24VDC
电源连接方式:
导轨总线供电
CZ3575
Product details
Technichal Data
Accessories
Download
contrast
enquire

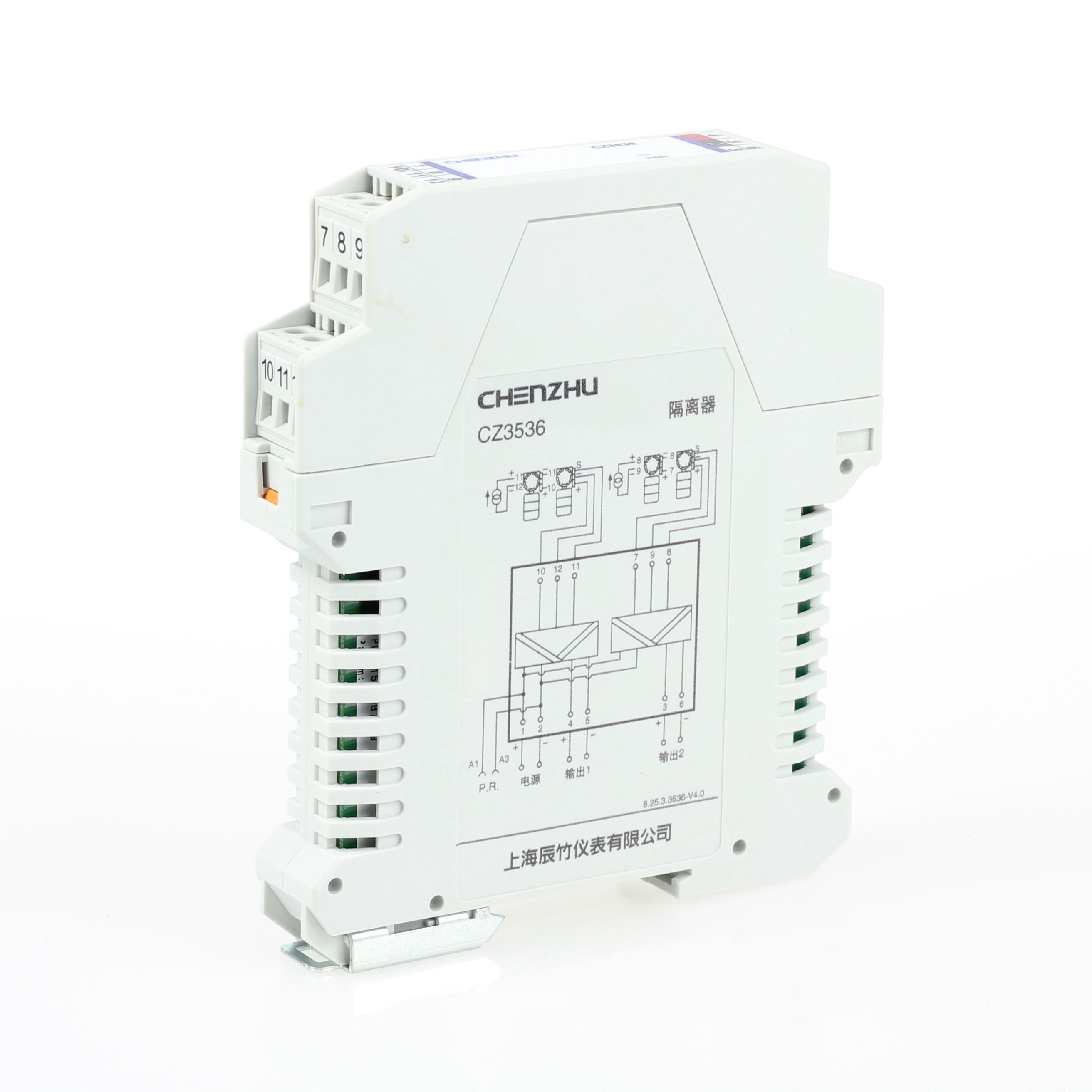

一进一出 电位器输入隔离器

一进一出 电位器输入隔离器

一进一出 电位器输入隔离器

一进一出 电位器输入隔离器


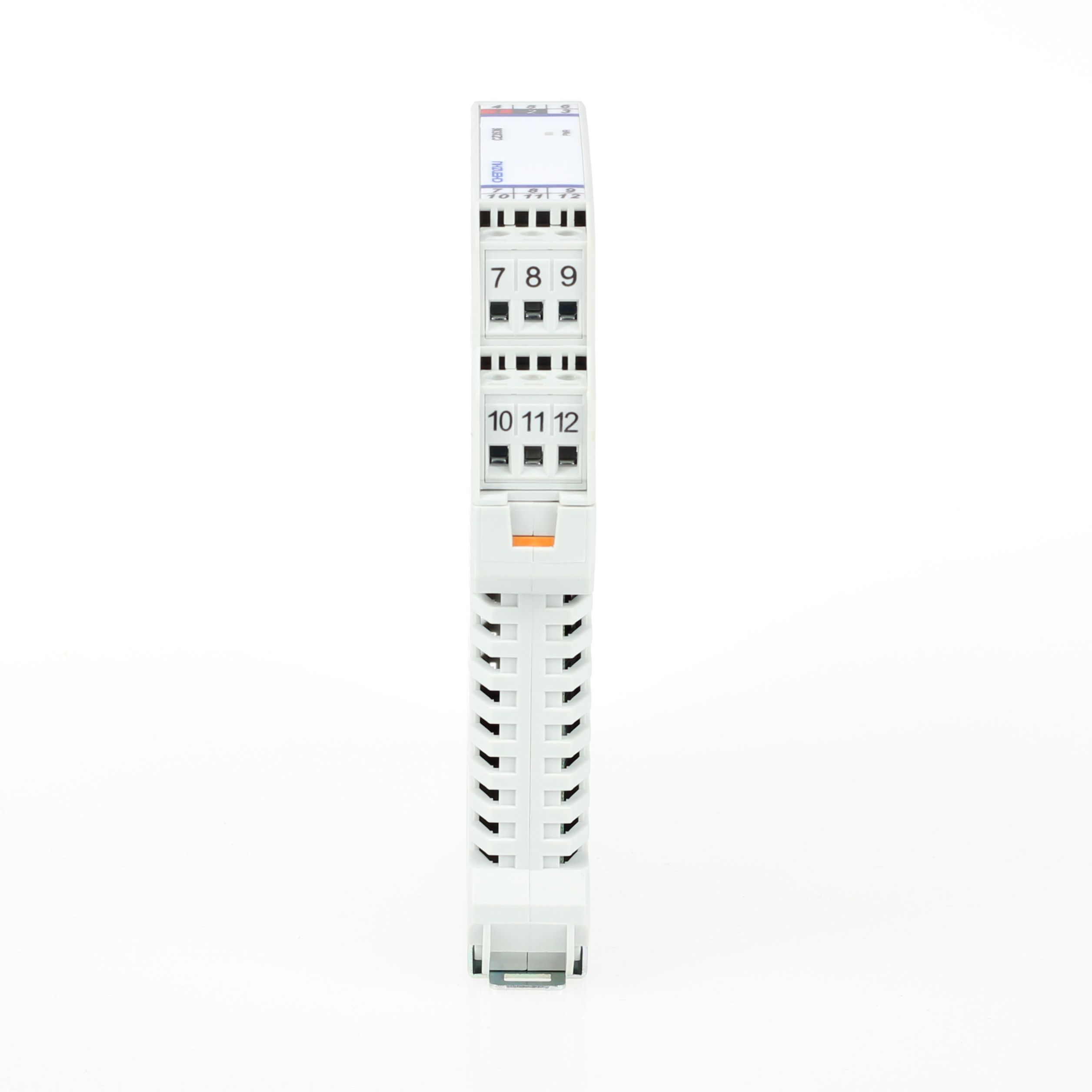

可插拔接线端子

一进一出 电位器输入隔离器


安装与拆卸






















冗余供电模块
CZ3500-B  冗余供电模块
CZ3500-B冗余供电模块主要作用是为总线基座提供电源,该产品可接入两路电源,实现冗余配电
Enquire
总线基座(含导轨)
CZBR-300/CZBR-700  总线基座(含导轨)
配套CZ3500导轨供电型信号隔离器产品模块使用。
Enquire
防尘盖
CZBR-C  防尘盖
CZBR-C防尘盖主要用于保护导轨外露总线,可根据需要分拆组合。
Enquire
限位器
CZBR-E  限位器
限位器标配一组两个,用于固定模块,防止模块松动
Enquire
跨连接器
CZBR-B  跨连接器
CZBR-B跨连接器与CZ3500导轨供电型信号隔离器的总线基座CZBR-300/CZBR-700配套使用,用于连接总线基座。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

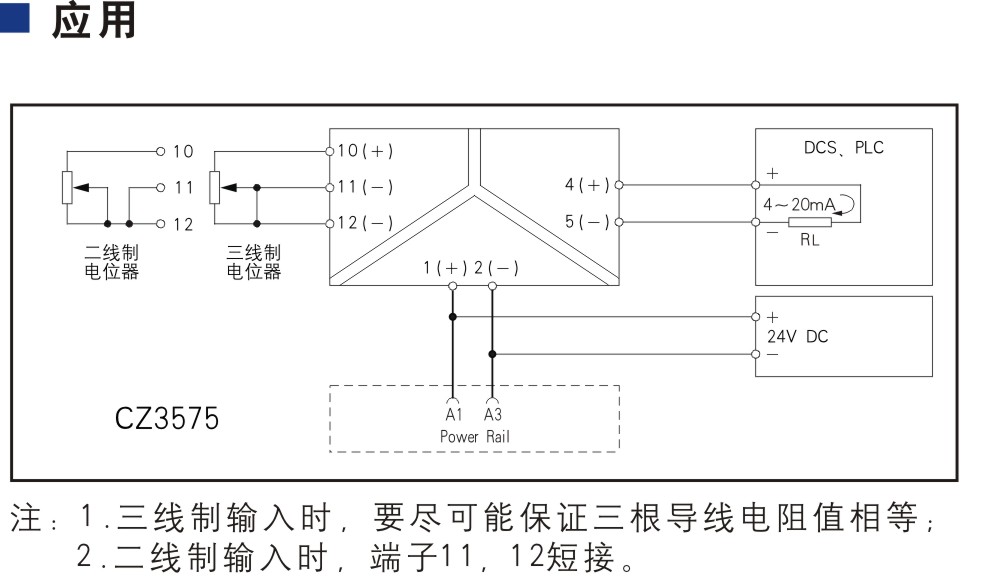

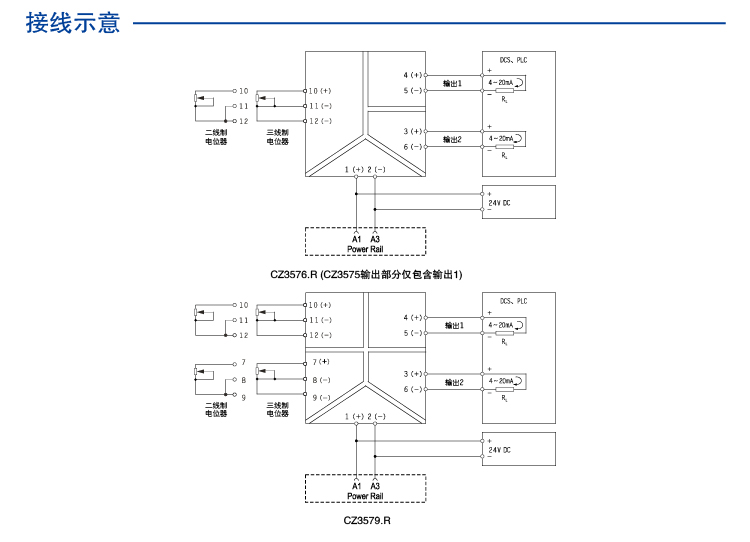

尺寸图 应用图 说明图
一进一出 电位器输入隔离器 一进一出 电位器输入隔离器 一进一出 电位器输入隔离器

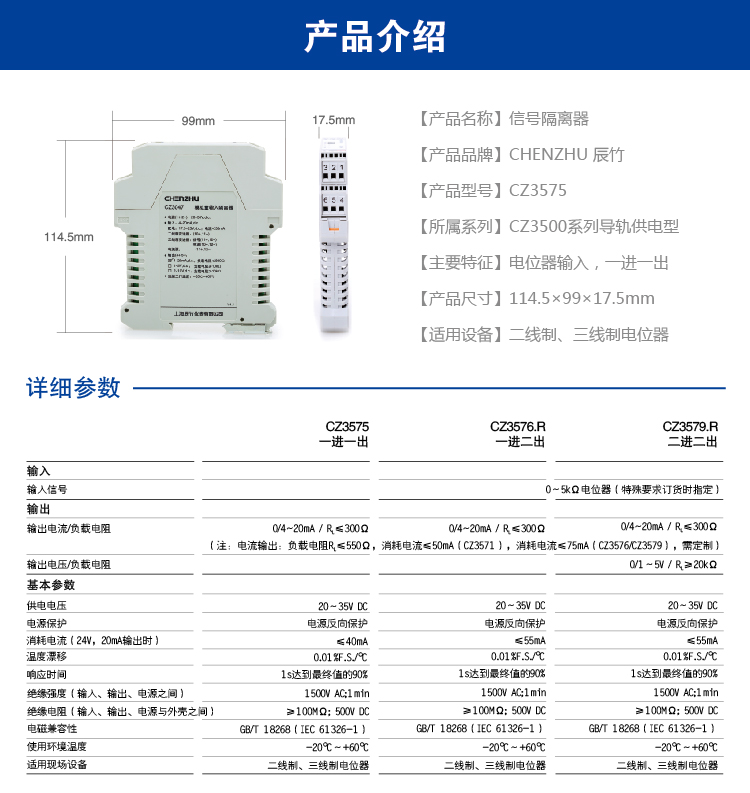

基本参数
通道数 1进1出
输出精度(20°C) 5Ω/0.1%F.S
温度漂移 0.01%F.S./℃
响应时间 1s达到最终值的90%
绝缘强度 1500V AC,1分钟(电源、输入、输出之间)
绝缘电阻 ≥100MΩ;500V DC (电源、输入、输出与外壳之间)
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约100g
连接的现场设备 二线制电位器;三线制电位器
输入数据
输入信号 电位器
输出数据
输出信号 0~20mA;4~20mA;0~5V;1~5V
电流输出负载电阻 RL≤300Ω
电压输出负载电阻 RL≥20kΩ
报警指示 低于量程下限,指示灯黄色闪烁,输出电流约3.8mA;高于量程上限,指示灯红色闪烁,输出电流约20.8mA;断线时,指示灯红色、黄色交替闪烁,输出电流约20.8mA
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,20mA输出时)≤40mA
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 114.5mm
高度 99.0mm
宽度 17.5mm
外壳
材料 PA
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;A级
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;B级
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;B级
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
