三相电压相序电量监控继电器
ETM-PH-300  三相电压相序电量监控继电器

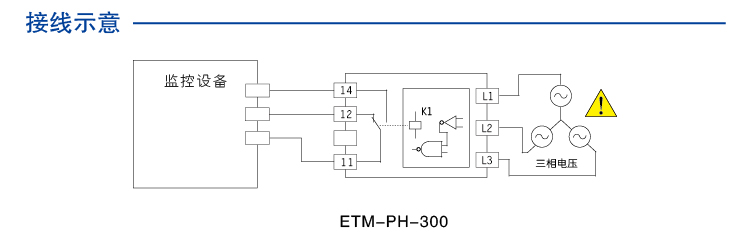

ETM-PH-300相序监控继电器实现对三相网络的相序故障和缺相故障的监控。该模块具有1路单刀双掷继电器输出,电源取自输入L1,L2,L3端子。输入和输出两隔离。
通道数:
一进一出
输入:
0~30VAC
输出:
0~5V
供电方式:
24VDC
ETM-PH-300
Product details
Technichal Data
Download
contrast
enquire

三相电压相序电量监控继电器

三相电压相序电量监控继电器

三相电压相序电量监控继电器


基本参数
输入数据
输出数据
电源
尺寸
外壳
EMC数据
使用环境
连接参数
产品特征
安装
Generate PDF
Technichal Data
基本参数
通道数 1
响应时间 报警断开延时<200mS
绝缘强度 输入~输出 2500V AC,50Hz,1min
电磁兼容性 符合IEC 61326-1(GB/T 18268)
重量 约75g
输入数据
输入阻抗 15kΩ
输入电压(Un) 300 ~ 480V AC
最大输入电压(Umax) 三相交流电压
输入频率范围 48Hz~63Hz
输出数据
输出信号 继电器 1SPD
电源
额定功耗 ≤11VA
电源连接方式 接线端子

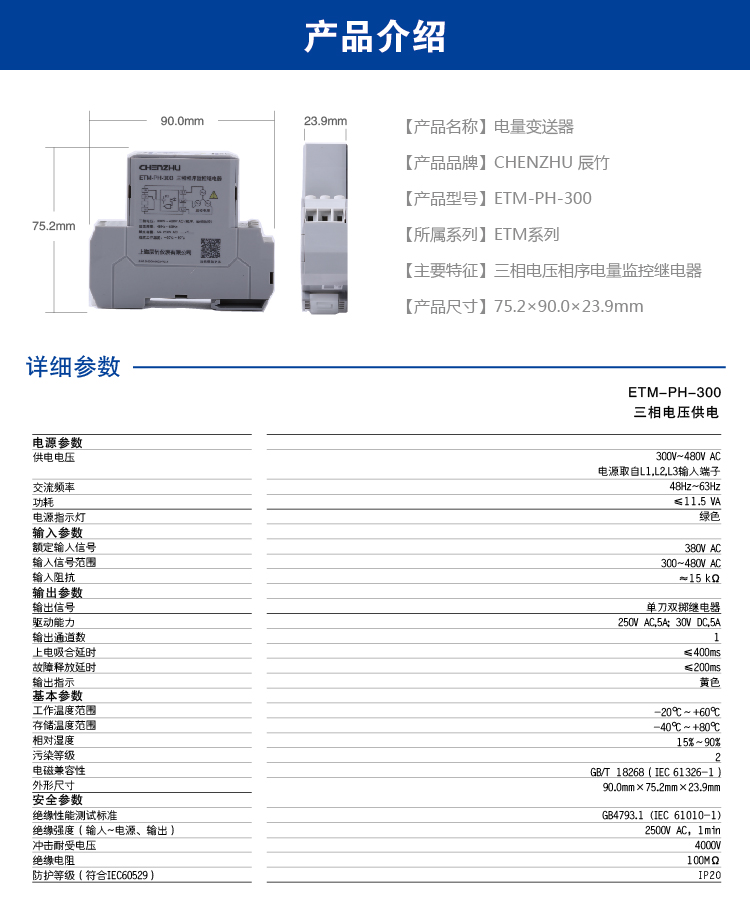

尺寸
深度 75.2mm
高度 90.0mm
宽度 23.9mm
外壳
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-1;符合基本要求
静电放电抗扰度 依据标准:IEC 61326-1;符合基本要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-1;符合基本要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-1;符合基本要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-1;符合基本要求
低频共模传导 依据标准:IEC 61326-1;符合基本要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
产品特征
特征 相序、缺相监控
安装
安装方式 DIN35mm导轨安装
