信号SPD (5V 四线制 In=10kA 本安) 7054178
T-5-EX-L4  信号SPD (5V 四线制 In=10kA 本安) 7054178
四线制5V本安信号SPD,EX ia Ⅱ C T4~T6 Ga,C2:20kV/10kA/线,D1 (10/350us):2.5kA/线,热插拔,导轨接地。
适用电压:
5V
线制:
4
标称放电电流In:
10kA
防爆:
本安
T-5-EX-L4
Product details
Technichal Data
Download
contrast
enquire

信号SPD (5V 四线制 In=10kA 本安) 7054178

信号SPD (5V 四线制 In=10kA 本安) 7054178

信号SPD (5V 四线制 In=10kA 本安) 7054178


信号SPD (5V 四线制 In=10kA 本安) 7054178


电涌防护模块支持热插拔

信号SPD (5V 四线制 In=10kA 本安) 7054178


安装与拆卸


信号SPD (5V 四线制 In=10kA 本安) 7054178

信号SPD (5V 四线制 In=10kA 本安) 7054178

信号SPD (5V 四线制 In=10kA 本安) 7054178

信号SPD (5V 四线制 In=10kA 本安) 7054178

辰竹仪表T系列浪涌保护器产品插拔演示

基本参数
产品认证
环境要求
标准/规程
产品特征
保护类型
尺寸
外壳
安全数据(防爆)
安全数据(防雷)
安全特性参数(SIL)
认证标准
连接参数
安装
Generate PDF
Technichal Data
基本参数
响应时间 1ns
通路电阻(每线) 1ohm
带宽 10MHz(-0.5dB)
漏电流 <10uA
最大工作电压Uc 6VDC
额定工作电压Un 5VDC
额定工作电流IL 500mA
产品认证
认证 防爆认证;防雷认证;功能安全认证
环境要求
最大海拔高度 2000m
适用场所 机柜、防爆箱
相对湿度 10%—90%
储存温度 ﹣40—85℃
连续工作温度 ﹣40—70℃
标准/规程
名称2 GB 3836.4 / IEC 60079-11; IEC 61508
名称 GB/T 18802.21 / IEC 61643-21; GB 3836.1 / IEC 60079-0
产品特征
特征 5V,20kA;本安型;热插拔;四线制
保护类型
保护对象/系统 热电阻;RS-422

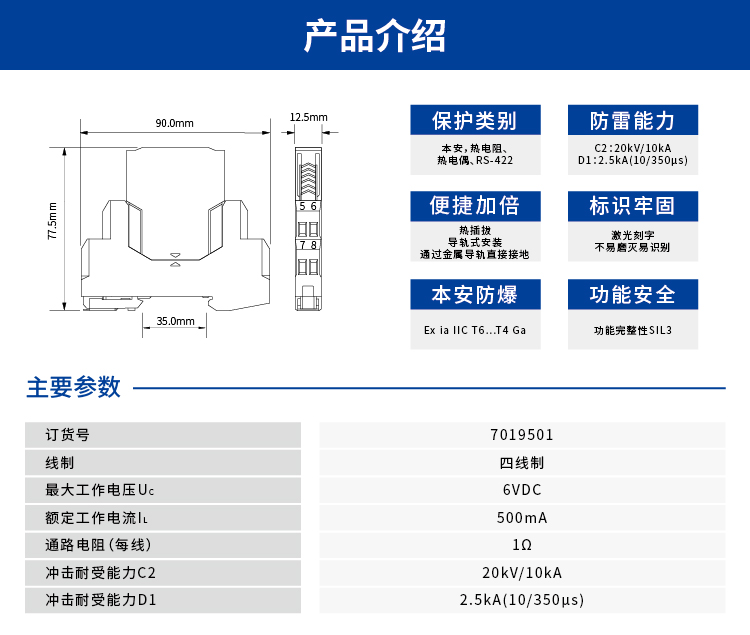

尺寸
深度 75.0mm
宽度 12.5mm
高度 90.0mm
外壳
材料 PA66
防护等级 IP20
阻燃等级 V0
颜色 蓝色
品牌 Dinkle
安全数据(防爆)
最大输入电流Ii 500mA
最大输入功率Pi 0.75W
最大内部电容Ci 0mH
最大内部电感Li 0uF
最大输入电压Ui 6V
安全数据(防雷)
电压保护水平Up(1kV/us) 20V(线对线)/600V(线对地)
电压保护水平Up(8/20us) 40V(线对线)/600V(线对地)
冲击电流Iimp(10/350us) 2.5kA
最大放电电流Imax(8/20us) 20kA
标称放电电流In(8/20us) 10kA
安全特性参数(SIL)
完全完整性等级(SIL) SIL3
安全失效分数(SFF) 90.24%
λtotal 65.32
λDD 37.36
λDU 4.04
λSD 0
λSU 23.92
认证标准
防爆认证 Ex ia ⅡC T4~T6 Ga
防雷认证 上海防雷产品测试中心
功能安全 SIL3
连接参数
最大紧固力矩 0.5Nm
连接方式 端子接线
剥线长度 8mm
柔性导线截面范围 0.2—2.5mm2
刚性导线截面范围 0.2—4mm2
安装
安装方式 35mm导轨
接口类型 螺丝
安装位置 机柜
