信号SPD (24V 四线制 In=10kA 本安) 7018341
T-24-EX-L4  信号SPD (24V 四线制 In=10kA 本安) 7018341
四线制24V本安信号SPD,EX ia Ⅱ C T4~T6 Ga,C2:20kV/10kA/线,D1 (10/350us):2.5kA/线,热插拔,导轨接地。
适用电压:
24V
线制:
4
标称放电电流In:
10kA
防爆:
本安
T-24-EX-L4
Product details
Technichal Data
Download
contrast
enquire

信号SPD (24V 四线制 In=10kA 本安) 7018341

信号SPD (24V 四线制 In=10kA 本安) 7018341

信号SPD (24V 四线制 In=10kA 本安) 7018341


信号SPD (24V 四线制 In=10kA 本安) 7018341


电涌防护模块支持热插拔

信号SPD (24V 四线制 In=10kA 本安) 7018341


安装与拆卸


信号SPD (24V 四线制 In=10kA 本安) 7018341

信号SPD (24V 四线制 In=10kA 本安) 7018341


信号SPD (24V 四线制 In=10kA 本安) 7018341


辰竹仪表T系列浪涌保护器产品插拔演示

基本参数
产品认证
环境要求
标准/规程
产品特征
保护类型
尺寸
外壳
安全数据(防爆)
安全数据(防雷)
安全特性参数(SIL)
认证标准
连接参数
安装
Generate PDF
Technichal Data
基本参数
响应时间 1ns
通路电阻(每线) 1ohm
带宽 10MHz(-0.5dB)
漏电流 <1uA
最大工作电压Uc 32VDC
额定工作电压Un 24VDC
额定工作电流IL 500mA
产品认证
认证 防爆认证; 防雷认证; 功能安全认证
环境要求
适用场所 机柜、防爆箱
最大海拔高度 2000m
相对湿度 5%—95%
储存温度 ﹣40—85℃
连续工作温度 ﹣40—70℃
标准/规程
名称 GB/T 18802.21 / IEC 61643-21; GB 3836.1 / IEC 60079-0
名称2 GB 3836.4 / IEC 60079-11; IEC 61508
产品特征
特征 24V, 20kA; 本安型; 热插拔; 四线制
保护类型
保护对象/系统 AI; AO; DI; DO(双通道)

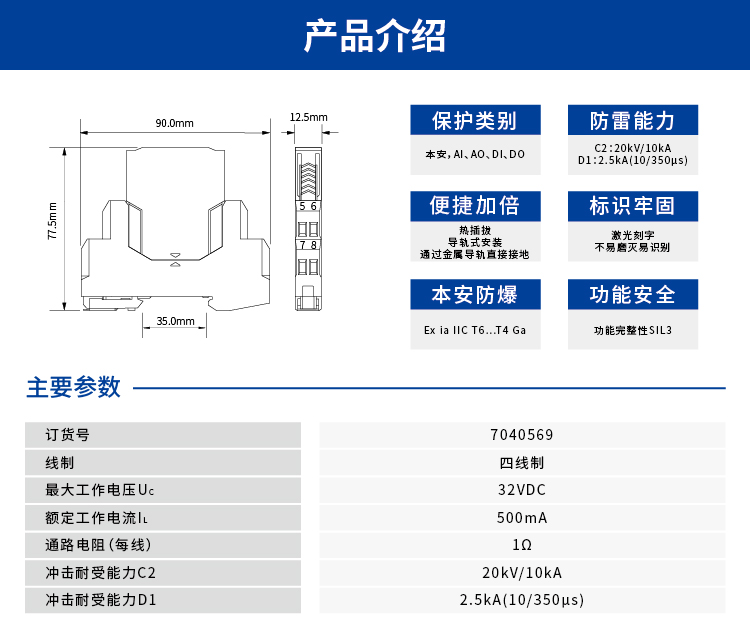

尺寸
深度 75.0mm
宽度 12.5mm
高度 90.0mm
外壳
材料 PA66
防护等级 IP20
阻燃等级 V0
颜色 蓝色
品牌 Dinkle
安全数据(防爆)
最大内部电感Li 0uF
最大内部电容Ci 0mH
最大输入功率Pi 0.7W
最大输入电流Ii 100mA
最大输入电压Ui 29V
安全数据(防雷)
电压保护水平Up(1kV/us) 40V(线对线)/600V(线对地)
电压保护水平Up(8/20us) 60V(线对线)/600V(线对地)
冲击电流Iimp(10/350us) 2.5kA
最大放电电流Imax(8/20us) 20kA
标称放电电流In(8/20us) 10kA
安全特性参数(SIL)
完全完整性等级(SIL) SIL3
安全失效分数(SFF) 90.24%
λtotal 65.32
λDD 37.36
λDU 4.04
λSD 0
λSU 23.92
认证标准
防爆认证 Ex ia ⅡC T4~T6 Ga
防雷认证 上海防雷产品测试中心
功能安全 SIL3
连接参数
最大紧固力矩 0.5Nm
连接方式 端子接线
剥线长度 8mm
柔性导线截面范围 0.2—2.5mm2
刚性导线截面范围 0.2—4mm2
安装
安装方式 35mm导轨
接口类型 螺丝
安装位置 机柜
