GS8549-EX  一进一出 模拟量输入隔离式安全栅
二线制智能变送器(HART)、三线制变送器、电流源输入高配电电压检测端隔离式安全栅,给危险区的变送器提供隔离电源,变送器产生的4~20mA信号(也可以是电流源信号),从危险侧隔离传送到安全侧以4~20mA( 或1~5V)输出,同时支持HART数字信号双向传输。该产品需要独立供电,电源、输入和输出三隔离。
通道数:
一进一出
输入:
0/4~20mA
配电:
19V/20mA
输出:
0/4~20mA
0/1~5V
供电方式:
24VDC
电源连接方式:
端子供电
导轨总线供电
GS8549-EX
Product details
Technichal Data
Download
contrast
enquire

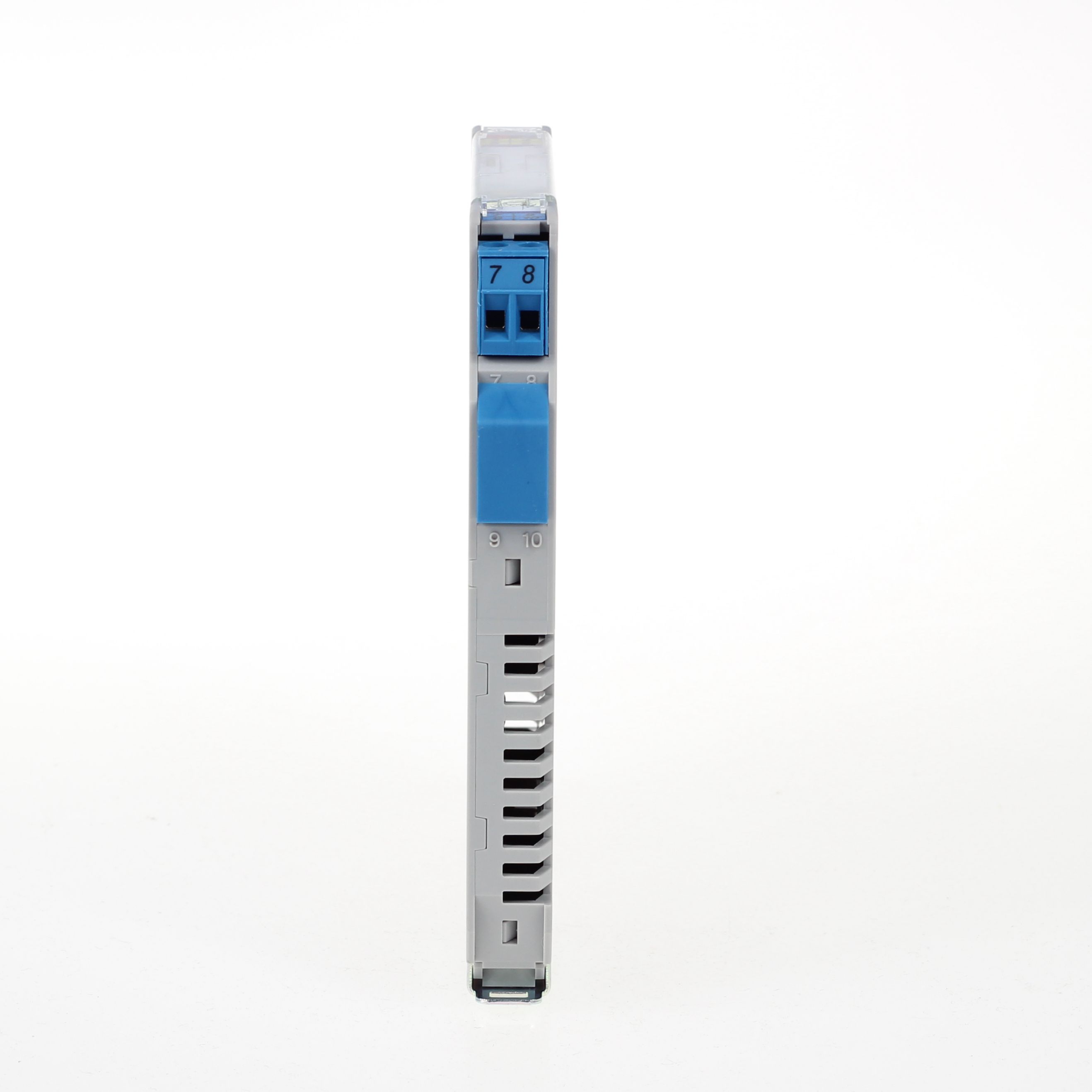

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅

一进一出 模拟量输入隔离式安全栅



一进一出 模拟量输入隔离式安全栅


可插拔接线端子

一进一出 模拟量输入隔离式安全栅


安装与拆卸









图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
数据通信
使用环境
连接参数
安装
注意
Generate PDF
Technichal Data
图示

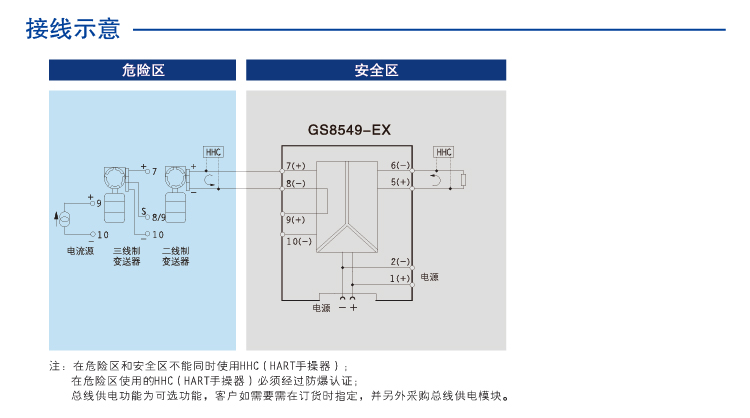

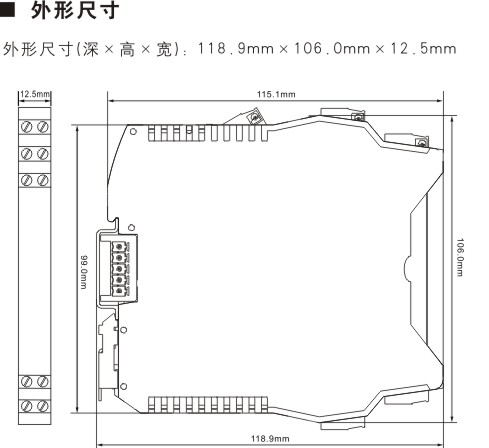

应用图1 尺寸图
一进一出 模拟量输入隔离式安全栅 一进一出 模拟量输入隔离式安全栅

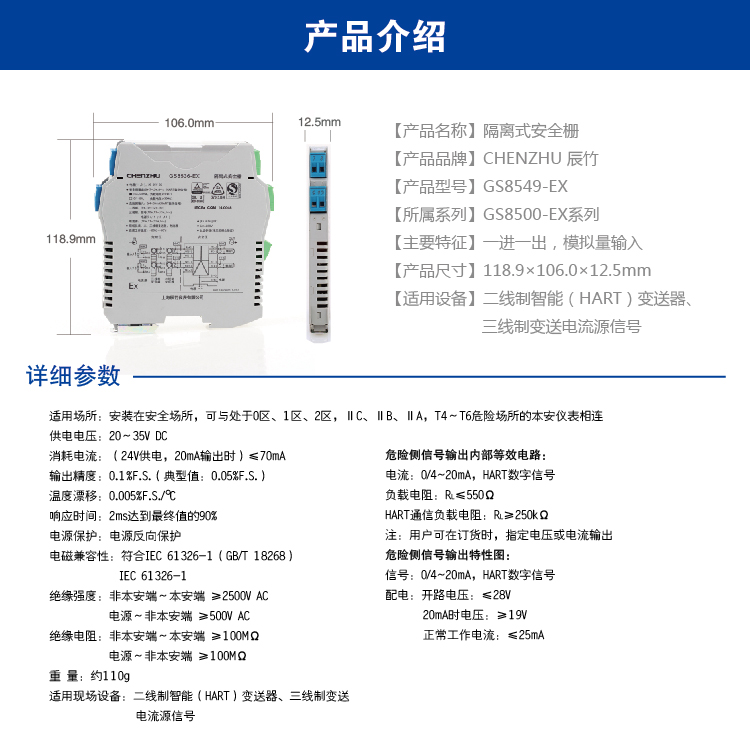

基本参数
通道数 1进1出
输出精度(20°C) 0.1%F.S.(典型值:0.05%F.S.)
温度漂移 0.005%F.S./℃
响应时间 2ms达到最终值的90%
绝缘强度 非本安端~本安端≥2500V AC,电源~非本安端≥500V AC
绝缘电阻 非本安端~本安端≥100MΩ,电源~非本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIB
重量 约110g
连接的现场设备 二线制变送器(HART);三线制变送器;电流源信号
适用场所 0区;1区;2区;IIA;IIB;T4~T6
输入数据
输入信号 0~20mA;4~20mA;HART数字信号
开路电压 ≤28V
配电电压 20mA时电压:≥19V
正常工作电流 ≤25mA
输出数据
输出信号 0~20mA;4~20mA;HART数字信号;0~5V;1~5V
电流输出负载电阻 RL≤550Ω,RL≥250Ω(电流输出,HART通信时)
电压输出负载电阻 RL≥330kΩ
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 ≤70mA(24V供电,20mA输出时)
供电方式 独立供电
电源连接方式 导轨总线供电;端子供电
尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证

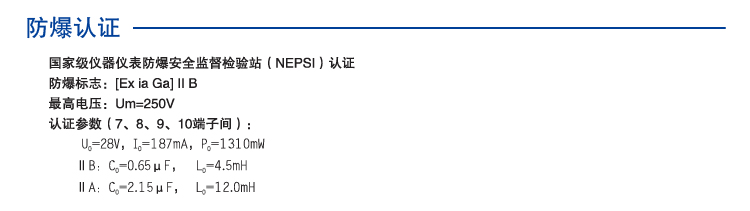

认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIB 符合GB 3836.1、GB 3836.4、GB 3836.20
安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(7,8,9,10端子间);1.2V(9,10端子间)
最大输出电流Io 187mA(7,8,9,10端子间)
最大输出功率Po 1310mW(7,8,9,10端子间)
ⅡB 最大外部电感Lo 4.5mH(7,8,9,10端子间)
ⅡB 最大外部电容Co 0.65μF(7,8,9,10端子间);100μF(9,10端子间)
ⅡA 最大外部电感Lo 12.0mH(7,8,9,10端子间)
ⅡA 最大外部电容Co 2.15μF(7,8,9,10端子间)
最高输入电压Ui 20V(9,10端子间)
最大输入电流Ii 120mA(9,10端子间)
最大内部等效电感Li 0.54μH(7,8,9,10端子间)
最大内部等效电容Ci 0μF(7,8,9,10端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
数据通信
HART功能
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质;
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
注意
使用限制 1、在危险区和安全区不能同时使用HHC(HART手操器),2、在危险区使用的HHC(HART手操器)必须经过防爆认证
