一进一出 开关量输出隔离式安全栅(回路供电)
GS8521-EX  一进一出 开关量输出隔离式安全栅(回路供电)
开关量输出隔离式安全栅,将安全区的电源通过开关控制,驱动危险区的现场本安设备,它适用于驱动如电磁阀、声光报警器等一些小功率本安设备。输入输出隔离,允许控制开关直接连到24V DC供电回路的任一端。
通道数:
一进一出
输入:
湿接点
输出:
12V/35mA
供电方式:
回路供电
电源连接方式:
导轨总线供电
端子供电
特殊功能:
总线供电功能
GS8521-EX
Product details
Technichal Data
Accessories
Download
contrast
enquire

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)

一进一出 开关量输出隔离式安全栅(回路供电)


一进一出 开关量输出隔离式安全栅(回路供电)

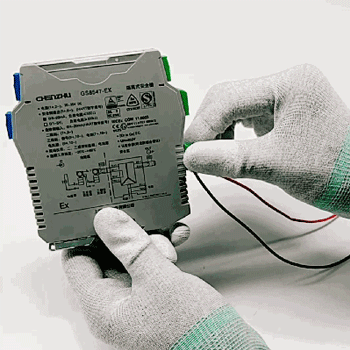

可插拔接线端子

一进一出 开关量输出隔离式安全栅(回路供电)


安装与拆卸











16点开关量输入
DI-16  16点开关量输入
恶劣环境下,电气系统的可靠工作至关重要。 16点开关量输入,支持TYPE1,TYPE3 超薄壳体12mm; PCB带有涂层保护,适用于-20℃到+60℃的极端环境; 采用统一IEC61131-3编程语言,轻松上手,节省成本; 全套CTOP产品采用统一架构设计,适于各种控制应用. 运用先进的嵌入式系统技术。在产品服务上,我们为客户提供本地化服务,针对不同行业的特点,结合客户的具体要求,为客户量身定制解决方案。
Enquire
图示
基本参数
输入数据
输出数据
电源
尺寸
外壳
产品认证
认证标准
安全数据(EX)
EMC数据
使用环境
连接参数
安装
Generate PDF
Technichal Data
图示

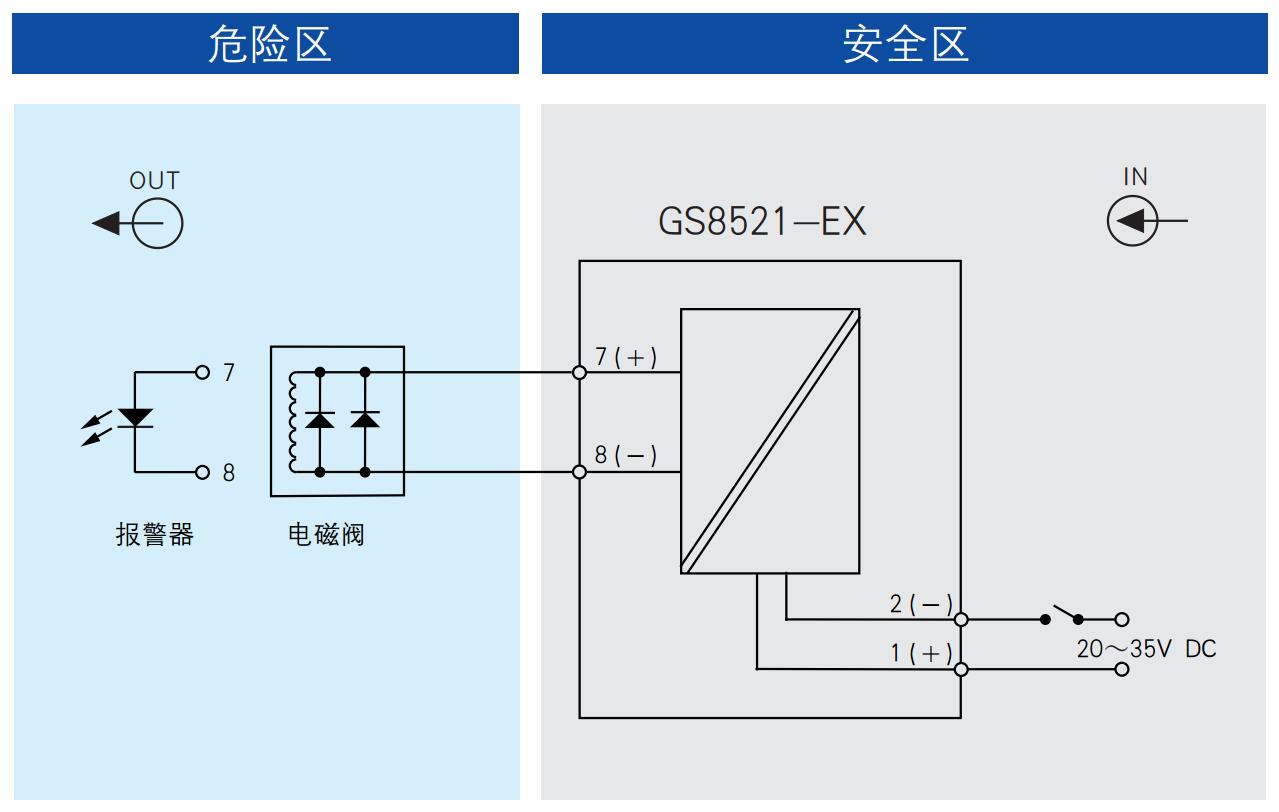

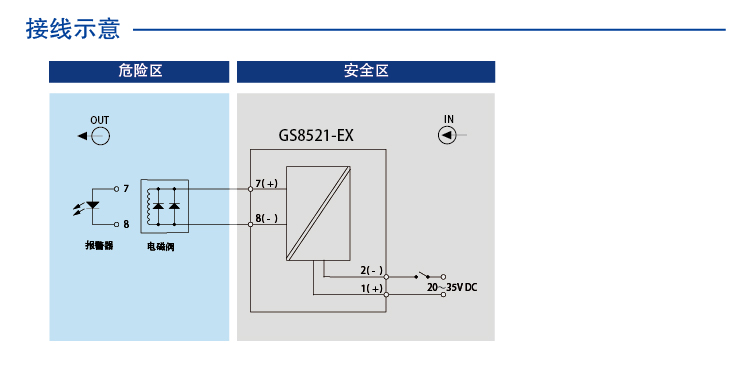

尺寸图 应用图
一进一出 开关量输出隔离式安全栅(回路供电) 一进一出 开关量输出隔离式安全栅(回路供电)

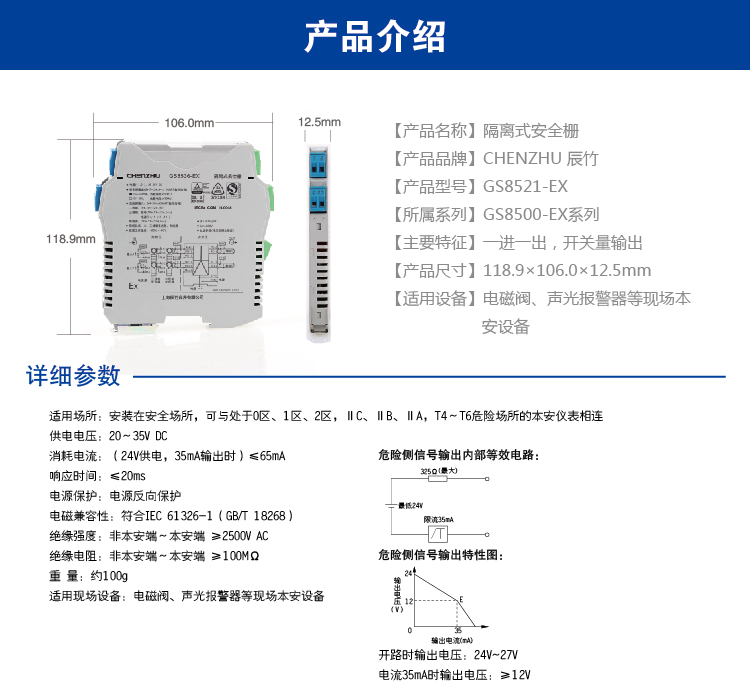

基本参数
驱动电流 12V/35mA
通道数 1进1出
响应时间 ≤20ms
绝缘强度 非本安端~本安端≥2500V AC
绝缘电阻 非本安端~本安端≥100MΩ
电磁兼容性 符合IEC 61326-1(GB/T 18268)
防爆标志 [Ex ia Ga]IIC
重量 约100g
连接的现场设备 电磁阀、声光报警器等现场本安设备
适用场所 0区;1区;2区;IIA;IIB;IIC;T4~T6
输入数据
输入信号 开关
输出数据
输出电压 开路时输出电压:24V~27V; 电流45mA时输出电压:≥12V
电源
供电电压(Ue) 20~35V DC
电源保护 电源反向保护
消耗电流 (24V供电,35mA输出时)≤65mA
供电方式 回路供电
电源连接方式 导轨总线供电;端子供电

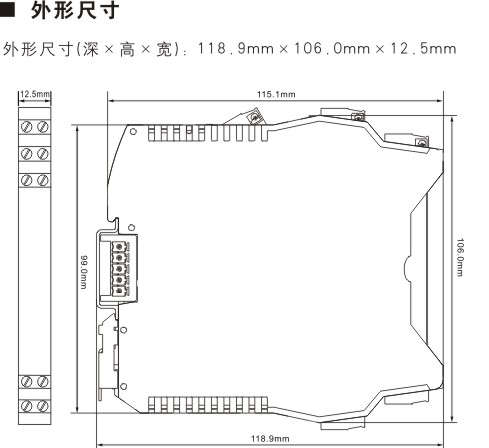

尺寸
深度 118.9mm
高度 106.0mm
宽度 12.5mm
外壳
品牌 德国菲尼克斯定制
材料 PC
防护等级 IP20
阻燃等级 UL94/V0
颜色
产品认证
认证 NEPSI
认证标准
NEPSI [Ex ia Ga] IIC 符合GB 3836.1、GB 3836.4、GB 3836.20

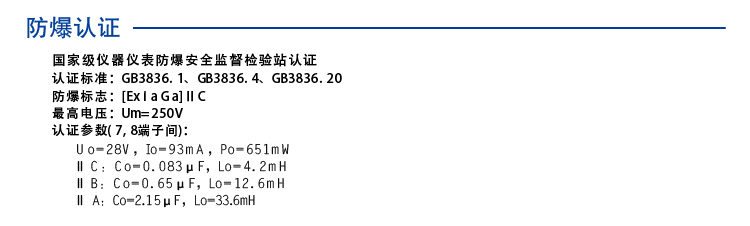

安全数据(EX)
最高电压Um 250V
最大输出电压Uo 28V(7,8端子间)
最大输出电流Io 93mA(7,8端子间)
最大输出功率Po 651mW(7,8端子间)
ⅡC 最大外部电感Lo 4.2mH(7,8端子间)
ⅡC 最大外部电容Co 0.083μF(7,8端子间)
ⅡB 最大外部电感Lo 12.6mH(7,8端子间)
ⅡB 最大外部电容Co 0.65μF(7,8端子间)
ⅡA 最大外部电感Lo 33.6mH(7,8端子间)
ⅡA 最大外部电容Co 2.15μF(7,8端子间)
EMC数据
电快速瞬变脉冲群抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
浪涌(冲击)抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频电磁场辐射抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
静电放电抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
射频场感应的传导骚扰抗扰度 依据标准:IEC 61326-3-1;达到FS性能判据要求
低频共模传导 依据标准:IEC 61326-3-1;达到FS性能判据要求
使用环境
连续工作温度 -20℃~+60℃
贮存温度 -40℃~+80℃
相对湿度 10%~90%
环境要求 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应营销,空气中应不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质
连接参数
刚性导线可用横截面范围 0.5~2.5mm²
柔性导线可用横截面范围 0.5~2.5mm²
最小导线横截面AWG 12
最大导线横截面AWG 24
剥线长度 8mm
螺纹 M3
连接方式 螺钉连接
最小紧固扭矩 0.5 Nm
最大紧固扭矩 0.6 Nm
安装
安装方式 DIN35mm导轨安装
