信号SPD (24V 四线制 In=10kA) 7058070
T-24-L4  信号SPD (24V 四线制 In=10kA) 7058070
四线制5V信号SPD,C2:20kV/10kA/线,D1 (10/350us):2.5kA/线,热插拔,导轨接地。
适用电压:
24V
线制:
4
标称放电电流In:
10kA
T-24-L4
Product details
Technichal Data
Download
contrast
enquire

信号SPD (24V 四线制 In=10kA) 7058070

信号SPD (24V 四线制 In=10kA) 7058070

信号SPD (24V 四线制 In=10kA) 7058070



信号SPD (24V 四线制 In=10kA) 7058070


电涌防护模块支持热插拔

信号SPD (24V 四线制 In=10kA) 7058070


安装与拆卸


信号SPD (24V 四线制 In=10kA) 7058070

信号SPD (24V 四线制 In=10kA) 7058070

信号SPD (24V 四线制 In=10kA) 7058070

信号SPD (24V 四线制 In=10kA) 7058070


基本参数
产品认证
环境要求
标准/规程
产品特征
保护类型
尺寸
外壳
安全数据(防雷)
认证标准
连接参数
安装
Generate PDF
Technichal Data
基本参数
响应时间 1ns
通路电阻(每线) 1ohm
带宽 10MHz(-0.5dB)
漏电流 <1uA
最大工作电压Uc 32VDC
额定工作电压Un 24VDC
额定工作电流IL 800mA
产品认证
认证 防雷认证;功能安全认证
环境要求
适用场所 机柜
相对湿度 10%—90%
储存温度 ﹣40—85℃
最大海拔高度 2000m
连续工作温度 ﹣40—70℃
标准/规程
名称 GB/T 18802.21 / IEC 61643-21; IEC 61508
产品特征
特征 24V,20kA;热插拔;四线制
保护类型
保护对象/系统 AI;AO;DI;DO(双通道)

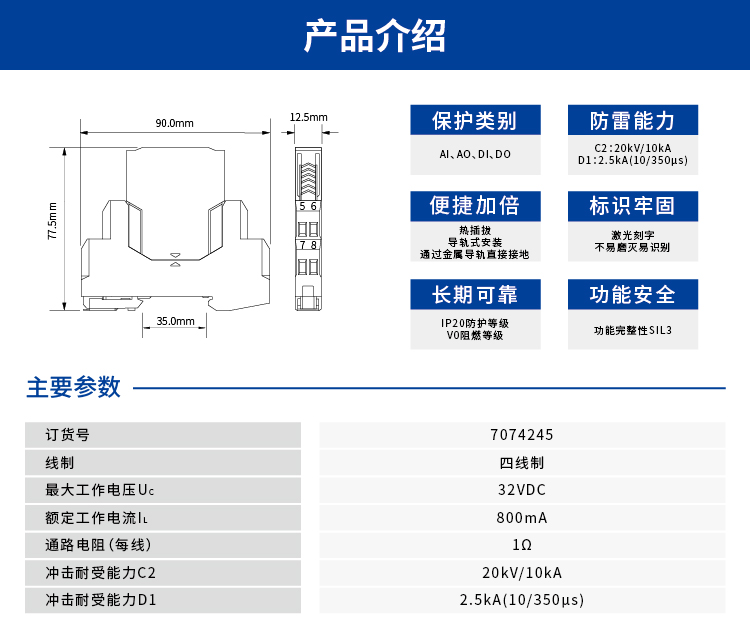

尺寸
深度 75.0mm
宽度 12.5mm
高度 90.0mm
外壳
材料 PA66
防护等级 IP20
阻燃等级 V0
颜色 灰色
品牌 Dinkle
安全数据(防雷)
电压保护水平Up(8/20us) 60V(线对线)/600V(线对地)
冲击电流Iimp(10/350us) 2.5kA
最大放电电流Imax(8/20us) 20kA
电压保护水平Up(1kV/us) 40V(线对线)/600V(线对地)
标称放电电流In(8/20us) 10kA
认证标准
防雷认证 上海防雷产品测试中心
功能安全 SIL3
连接参数
最大紧固力矩 0.5Nm
连接方式 端子接线
剥线长度 8mm
柔性导线截面范围 0.2—2.5mm2
刚性导线截面范围 0.2—4mm2
安装
安装方式 35mm导轨
接口类型 螺丝
安装位置 机柜
