现场仪表用SPD (二线制 外螺纹M20×1.5) 7019156
CZLBX-48  现场仪表用SPD (二线制 外螺纹M20×1.5) 7019156

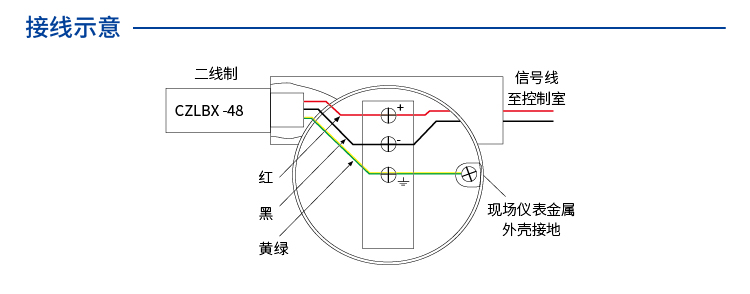

二线制现场仪表用SPD, 外螺纹M20×1.5,并联安装,防护等级IP 67,C2:20kV/10kA,D1(10/350us):2.5KA/线,EX ia Ⅱ C T4~T6 Ga,EX d Ⅱ C T4~T6 Gb。
线制:
2
外螺纹规格:
M20×1.5
CZLBX-48
Product details
Technichal Data
Download
contrast
enquire

现场仪表用SPD (二线制 外螺纹M20×1.5) 7019156

现场仪表用SPD (二线制 外螺纹M20×1.5) 7019156

现场仪表用SPD (二线制 外螺纹M20×1.5) 7019156


产品特征
保护类型
基本参数
安全数据(防爆)
安全数据(防雷)
安全特性参数(SIL)
环境要求
安装
尺寸
外壳
产品认证
认证标准
标准/规程
Generate PDF
Technichal Data
产品特征
特征 20kA;并联;二线制;M20×1.5螺纹
保护类型
保护对象/系统 热电偶;RS-485;AI;AO;DI;DO
基本参数
额定工作电压Un 24VDC
最大工作电压Uc 48VDC
响应时间 1ns
带宽 10MHz(-0.5dB)
漏电流 <1uA
安全数据(防爆)
最大输入电压Ui 50V
最大输入电流Ii 32mA
最大输入功率Pi 0.4W
最大内部电容Ci 0mH
最大内部电感Li 0uF
安全数据(防雷)
标称放电电流In(8/20us) 10kA
最大放电电流Imax(8/20us) 20kA
电压保护水平Up(8/20us) 85V(线对线)/600V(线对地)
安全特性参数(SIL)
λSU 10.65
λSD 0
λDU 0.35
λDD 13
λtotal 24
安全失效分数(SFF) 98.54%
完全完整性等级(SIL) SIL3
环境要求
连续工作温度 ﹣40—70℃
储存温度 ﹣40—85℃
相对湿度 5%—95%
适用场所 现场仪表接口处
最大海拔高度 2000m
安装
安装位置 仪表
安装方式 螺纹连接
接口类型 M20×1.5螺纹
尺寸
深度 97.7mm
高度 92.4mm
宽度 7.6mm
外壳
材料 304不锈钢
防护等级 IP20
阻燃等级 V0
产品认证
认证 防爆认证;防雷认证;功能安全认证
认证标准
防爆认证 Ex ia ⅡC T4~T6 Ga;Ex d IIC T4~T6 Gb
防雷认证 上海防雷产品测试中心
功能安全 SIL3
标准/规程
名称 GB/T 18802.21 / IEC 61643-21; GB 3836.1 / IEC 60079-0;
名称2 GB 3836.2 / IEC 60079-1; GB 3836.4 / IEC 60079-11; IEC 61508
