首先需要了解以下基础概念:电流源(四线制变送器的输出通常是电流源信号),三线制变送器,二线制变送器
电流型变送器将物理量转换成标准4~20mA电流输出,必然要有外电源为其供电
l 四线制变送器:最典型的是变送器需要两根电源线,加上两根电流输出线,总共要接4根线,称之为四线制变送器。通常4线制变送器的输出是电流源
l 三线制变送器:电流输出可以与电源公用一根地线,可节省一根线,称之为三线制变送器。
l 二线制变送器:4-20MA变送器两线制的居多,4-20mA电流本身就可以为变送器供电。变送器在电路中相当于一个特殊的负载,两线制即电源、负载串联在一起,有一公共点,而现场变送器与控制室仪表之间的信号联络及供电仅用两根电线。变送器的耗电电流在4~20mA之间根据传感器输出而变化。

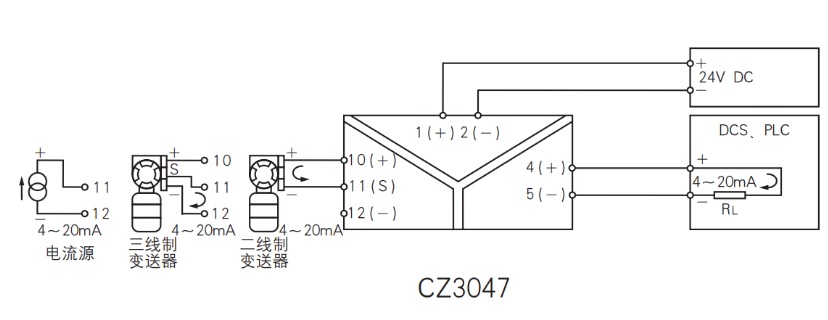

以CZ3047 一进一出 模拟量输入隔离器 为例,先来分清不同线制里的4~20mA信号采集回路和配电回路
二线制变送器:信号采集回路和配电回路共用一个回路(10+,11-)
三线制变送器:配电回路(10+,12-),信号采集回路(11(s),12-)
电流源(四线制变送器):信号采集回路(11(s),12-);电源由其他电源设备提供;
