上期探究橡胶机械的安全标准及对策—裁断机械篇(连载5),小编介绍了裁断机的工作原理、分类,并引入相关安全标准以及安全解决方案,本期将对注射成型机械及其安全标准与相应安全对策进行具体展开。

注射制品机械包括各种注射成型机。随着注射技术和设备的不断进步,注射成型机已经广泛应用于国民经济的各个领域:

轮胎工业的轮胎胶囊、实心轮胎等;汽车工业的橡胶弹簧、减震器等;机械电子工业的各种减震器;建筑、铁路、桥梁、矿山的橡胶支座、橡胶缓冲器等;工业用的密封圈;油田用的橡胶定子、橡胶防喷器;钢铁冶金、造纸、纤维纺织、印染印刷、塑料加工和办公设备用的工业胶辊;胶鞋行业的鞋底、胶鞋橡胶部件以及人民日常生活用的橡胶制品等。


注射成型机


注塑机又名注射成型机注射机。它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。分为立式、卧式、全电式。注塑机能加热塑料,对熔融塑料施加高压,使其射出而充满模具型腔。

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)




注射成型机的分类

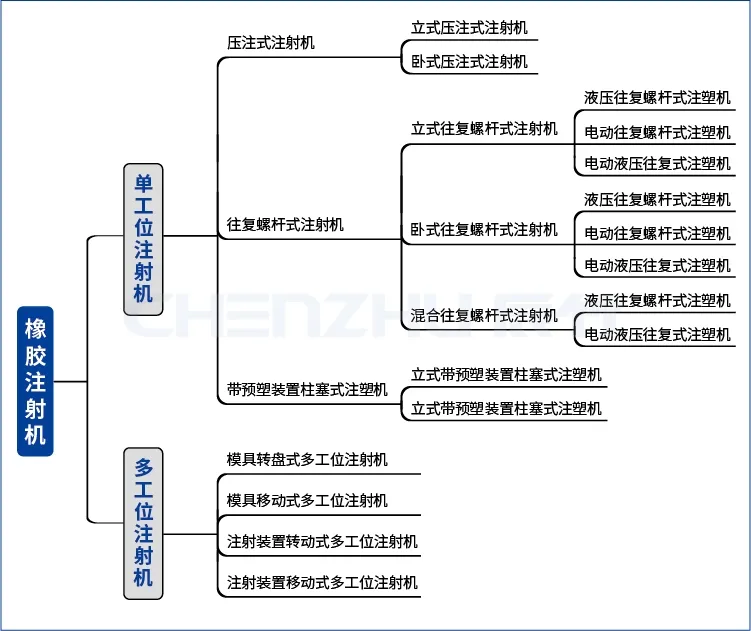

注射成型机种类繁多,按综合分类如下图所示。


《注射成型机工作过程》


轮胎成型机


橡胶行业的重点在成型。以轮胎成型机为例,轮胎成型是轮胎生产过程中很重要的工序,汽车轮胎一般由内胎、外胎和垫带组成。本文主要介绍轮胎的外胎成型机。


外胎成型机是制造外胎胎胚的专用机械,成型过程中可看成是外胎各“零部件”的“组装”过程,它在很大程度上决定着外胎的外在形体尺寸和其内在部件装配精度、均匀度等的胚胎结构质量。





轮胎成型机的类型


外胎成型机的类型很多,通常按下列几种方法分类:

①按用途分为:自行车外胎成型机、摩托车外胎成型机、乘用车外胎成型机、载重车胎成型机、工程车胎成型z机、飞机轮胎成型机。

②按成型鼓分为:鼓式成型机、半鼓式成型机、半芯轮式成型机、芯轮式成型机。

③按帘线排列形式分为:斜交胎成型机、子午胎成型机。

④按成型方法分为:套筒法成型机、层贴法成型机、套筒-层贴法成型机、加宽帘布法成型机。

⑤按机台组成分为: 单台使用成型机、成型机组。


探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

子午胎成型机(图片来源于网络)


《轮胎成型机工作过程》



注射成型机械的安全要求解读如下列各表所示


注射成型机的安全控制要求一般有:

GB 22530-2008《橡胶塑料注射成型机安全要求》

GB/T 39483.1-2020《橡胶塑料注射成型机 接口 第1部分:机械和电气接口》(2021-10-01即将实施)


上述标准中涉及到安全控制方式的解读如下列各图所示。

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)


注射成型机在工作过程中,有冲击、挤压或者剪切的机械危险,可以通过安装敏感的保护设备或有源光电保护装置,控制机械的紧急停止,保护操作员的安全。此外,在生产或者是维护、清洁过程中,人员进入活动防护区域与模具之间,也极易发生危险,可以在活动防护装置和模具区域之间安装急停开关,关键时刻拍下急停,保护人员的安全。


对于涉及的安全要求

辰竹安全继电器能提供的应对措施


探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

对于急停按钮、安全门锁、PNP光幕等综合防护的安全控制,可用辰竹CZSR8004-2A1B安全继电器与之配套使用。与CZSR8001-3A1B相比:

  • 输出减少1NO触点

  • 每个端子仅接入1根线

  • 其余的技术规格保持一致

  • 可接入急停、门锁、PNP安全光幕


探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

对于急停按钮等防护需要用延时触点进行安全控制时,可用辰竹CZSR8004-2A1B3AT1BT安全继电器与之配套使用。在CZSR8004-2A1B基础上:

  • 追加3AT1BT的延时触点

  • 延时可调,有0.5、1.0、 2.0、3.0等四种档位

  • 其余的技术规格保持一致

  • 可接入急停、门锁、 PNP安全光幕


探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)

对于安全地毯、安全触边等的安全控制,可用如下的辰竹CZSR8302-2AT1BT1S安全继电器与之配套使用:

  • 单一机型同时兼容两线制和四线制的安全地毯或触边

  • 支持电阻范围1.05~10 K,适用多种品牌产品

  • 可设置延时,有 0.5s, 1s, 2s, 3s,5s等5种延时规格

  • 有1路晶体管输出可作为监控接入控制器


辰竹安全继电器在成型机中成功应用:

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)



为解决橡胶行业安全控制,辰竹提供橡胶行业的定制化安全继电器的完整解决方案,可联系我们获取周全的安全技术支持服务,让安全为您的生产保驾护航!

探究橡胶机械的安全标准及其对策—注射成型机械篇(连载6)


以上是注射成型机的分类及安全解决方案

下一期的:平板硫化机械

关于平板硫化机械及其安全对策

敬请期待哦
