辰竹提示：

选择信号电涌保护器（信号SPD）时，需要注意的主要参数有：

 1. 最大持续运行电压(Uc)：信号回路的最大电压需小于Uc

最大持续运行电压Uc即最大工作信号电压，是电涌保护器长期工作的最大信号电压有效值或直流电压。这也是在额定漏电流条件的线间或线与地之间的不影响其所在电路正常工作的最大电压。对于24V直流供电仪表，由于直流电源电压波动及负载变化等因素影响，最大信号电压数值为：30VDC~36VDC。因此，最大持续运行电压为Uc≥36V。

2. 额定工作电流I_L：回路的最大电流小于此值

3. 最大信号电流Ic

最大信号电流是电涌保护器所在线路的最大工作信号电流。

对于两线制、三线制、四线制的4mA~20mA信号仪表（包括HART通信信号）， 最大信号电流的数值为：Ic≥150mA

对于24V直流供电线路，如电磁阀、超声波仪表、可燃气体检测器等仪表，最大信号电流的数值为：Ic≥600mA

4. 标称放电电流In

标称放电电流In是电涌保护器正常通过的最大电涌电流（8/20us）， 是指电涌保护器在通过8/20us标准实验波形电流规定实验次数（能承受15次以上感应雷模拟T2类（8/20us）波形的峰值）时，不损坏电涌保护器的最大泄放电流。对信号仪表来说，标称放电电流In大于1kA即可满足一般防护要求，可选用5kA、10kA等规格。

5. 电压保护水平（Up）

电压保护水平是电涌保护器在释放电涌电流时的钳制电压值，也称为通过电压或限制电压。这是在通过6kV/3kA  8/20us 电涌波形发生器或其他规定的实验电压电流时，电涌保护器输出端的电压峰值。

对于24VDC工作电压的仪表，电涌保护器的电压保护水平应为60V。选择适用的电涌保护器的限制电压值不宜太高，一般在所防护的设备的工作电压或信号电压的2倍~2.5倍左右。电压保护水平应小于被保护仪表的承受电压。

6. 响应时间

响应时间是标准实验波形电压开始作用于电涌保护器的时刻到电涌保护器实际导通放电时刻之间的延迟时间。信号类电涌保护器的响应时间应≤5ns。

7. 工作频率

工作频率是连接电涌保护器的线路在正常工作时通过信号的工作频率。对于仪表信号，包括“智能”仪表，工作频率为20kHz以下，通常可以不计。

8. 线制

根据二线制、三线制还是四线制选择对应的电涌保护器，热电偶一般二线制，热电阻一般三线制。

9. 是否需要本安？

相关阅读：

      【什么是SPD？】

      【电涌保护器（SPD）都有哪些类型？怎么选？】

**************辰竹，您身边的自控防雷专家*****************

上海辰竹仪表有限公司是一家拥有SIL、CQC、防雷、防爆等认证的企业，电涌防护产品，可为主电源、过程控制、网络与通讯、现场设备提供等级防电涌冲击保护，提高系统及设备的可靠性和可用性。

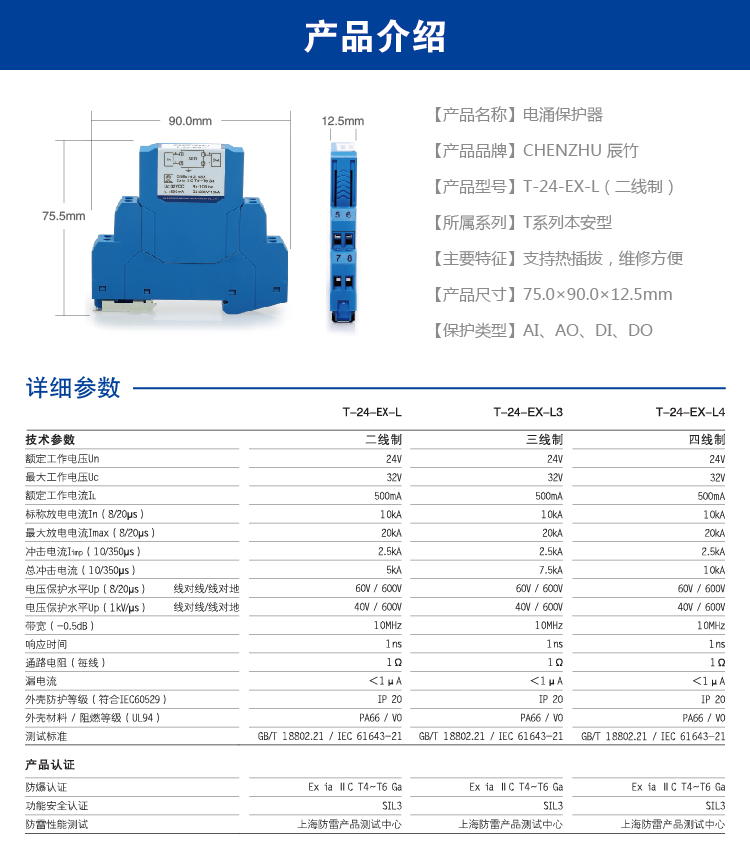

 T-24-EX-L 24V电压系统本安型SPD

24V信号SPD，二线制，本安型，适用于线对地隔离电压＞500V信号回路，最大放电电流Imax(8/20us):20kA/线，12.5mm，通过DIN35金属导轨接地。

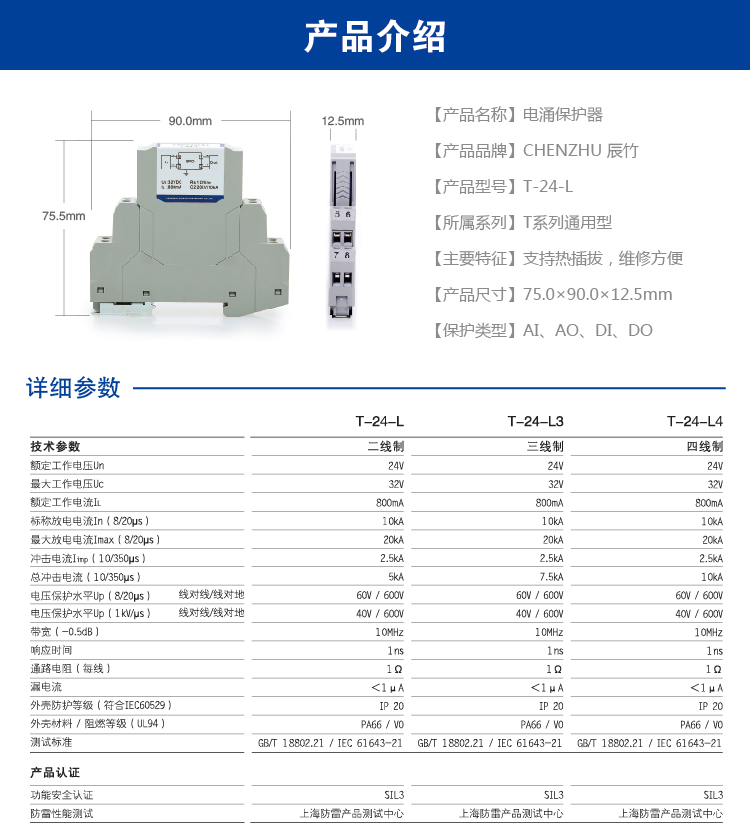

T-24-L  24V电压系统通用型SPD

24V信号SPD，二线制，适用于线对地隔离电压＞500V信号回路，最大放电电流Imax(8/20us):20kA/线，12.5mm，通过DIN35金属导轨接地。
