此文为辰竹原创,发表于2017年6月23日,如需转载,请联系辰竹品牌市场部

具有110多年的IEC

标准化(Standardization)是指制定技术标准并就其达成一致意见的过程。标准往往是一份文件,用于确定统一的工程、设计或技术规范、准则、方法、过程或惯例。

标准化是推动现代化大规模生产的重要手段,也是实行管理的重要基石。



国际电工委员会(英语:International Electrotechnical Commission,缩写:IEC,或译“国际电工协会”)是世界上的国际性电工标准化机构,于1906年成立,主要是负责有关电气工程和电子工程领域中的国际标准化工作,总部设在日内瓦。目前有163国家参与国际电工委员会,其中81个国家是成员,另外82个国家则是隶属成员。

工业防爆不得不看!国内外防爆标准化体系动态!


IEC旨在促进电工、电子领域中标准化及有关方面问题的国际合作,增进相互了解。IEC现已指定国际电工标准3000多个。



中国于200810月成为ISO(世界上最大的国际标准化机构)常任理事国,于201110月成为IEC常任理事国。

工业防爆不得不看!国内外防爆标准化体系动态!

IEC架构



国际防爆标准化工作与IEC TC31

IEC TC 31 Equipment for explosive atmospheres

Scope

TC 31 - To prepare and maintain international standards relating to equipment for use

where there is a hazard due to the possible presence of explosive atmospheres of

gases, vapours, mists or combustible dusts.



国际电工委员会第31技术委员会—IEC TC31 成立于19487月,主要负责爆炸性环境用电气设备的国际标准制定等有关工作,国内对应的机构是全国防爆电气设备标准化技术委员会(SAC/TC9)。



随着防爆电气事业的迅速发展,防爆产品结构、功能多样化, IEC TC31技术委员会的工作范围也逐步扩展。以制订单个防爆类型的标准,扩大到制订多种防爆类型标准,从气体防爆标准扩大到粉尘防爆标准。

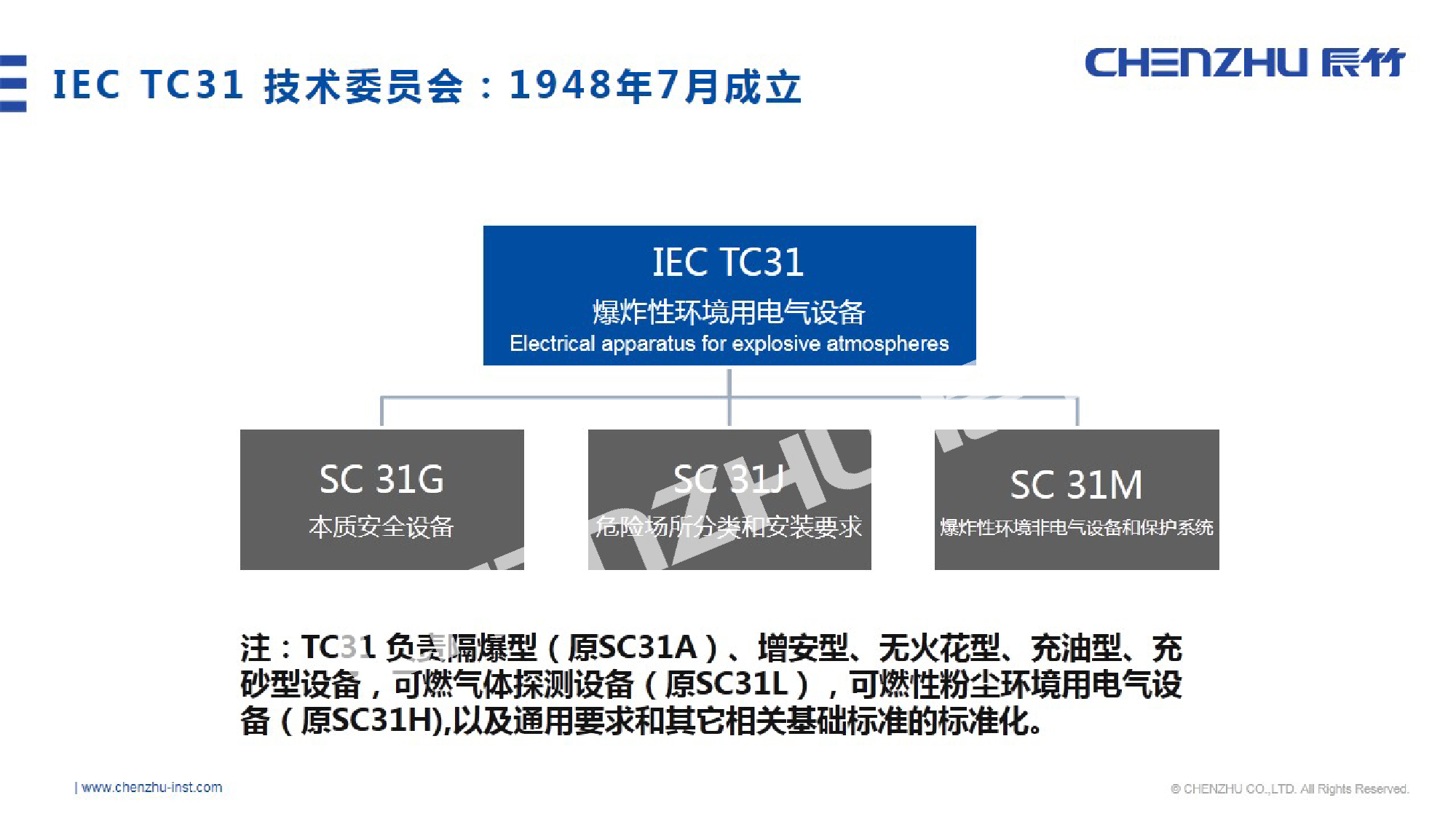

IEC TC 旗下分为三个分委会,分别是SC 31GSC 31JSC 31M

工业防爆不得不看!国内外防爆标准化体系动态!

注:TC31 负责隔爆型(原SC31A)、增安型、无火花型、充油型、充砂型设备,可燃气体探测设备(原SC31L),可燃性粉尘环境用电气设备(原SC31H),以及通用要求和其它相关基础标准的标准化。



经过近70年的专业工作,IEC TC31技术委员会基本建立了国际防爆技术标准化体系。

近二十年,随着电子技术的发展,本质安全防爆方式得到快速发展,适应新技术标准需要不断被修改完善。

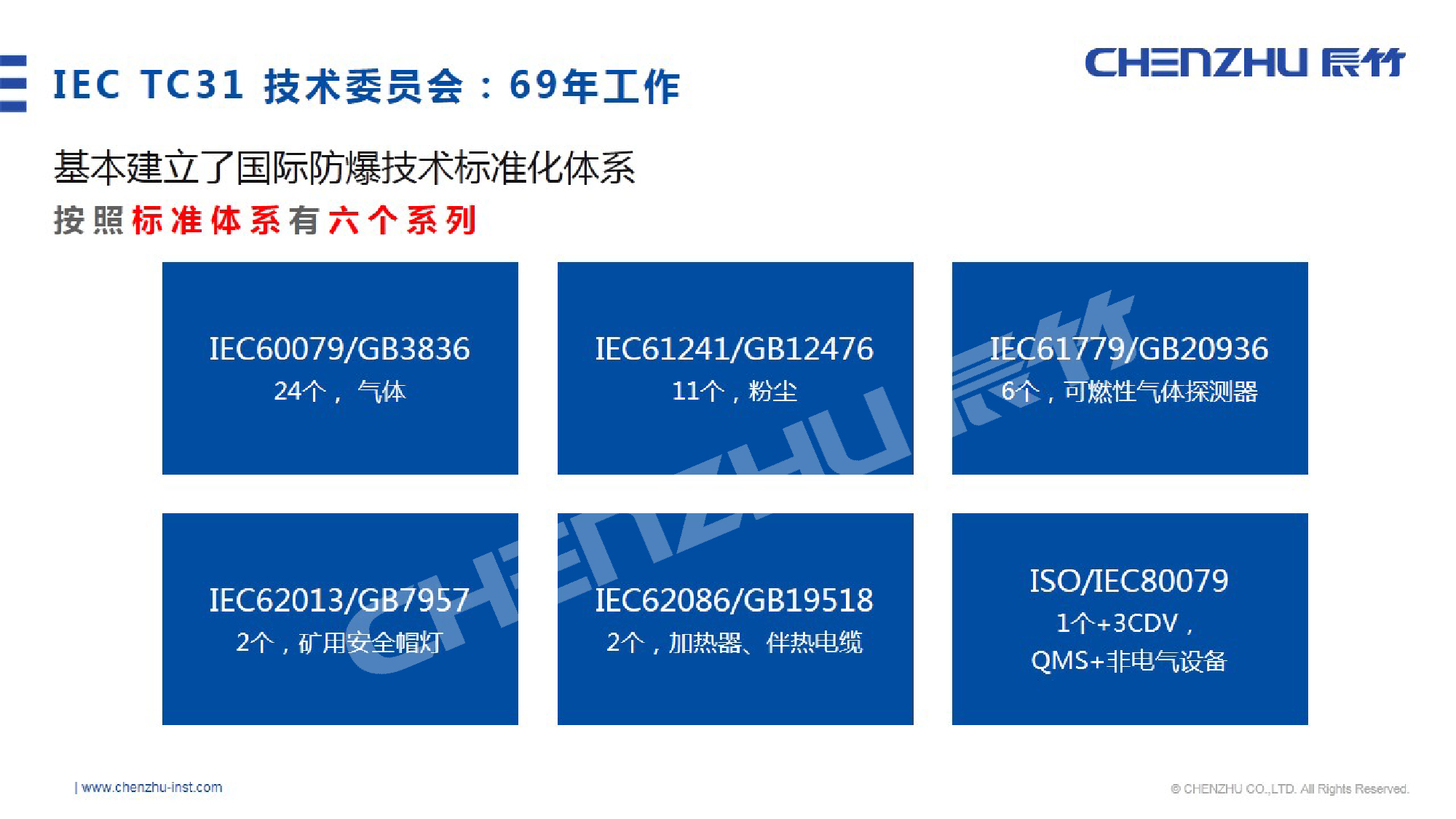

按照标准体系可分为六个系列

工业防爆不得不看!国内外防爆标准化体系动态!

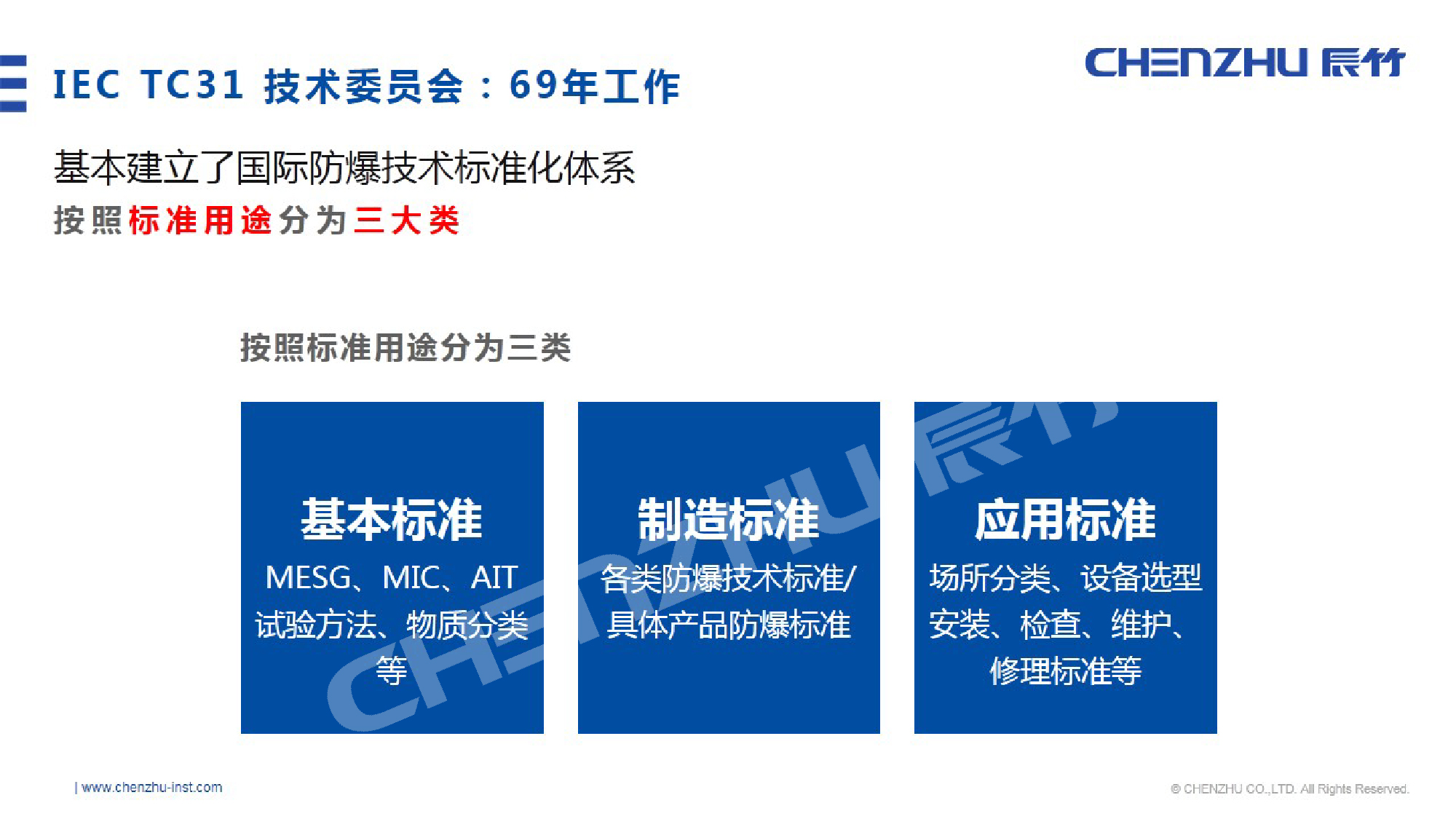

按照标准用途分为三大类:

工业防爆不得不看!国内外防爆标准化体系动态!

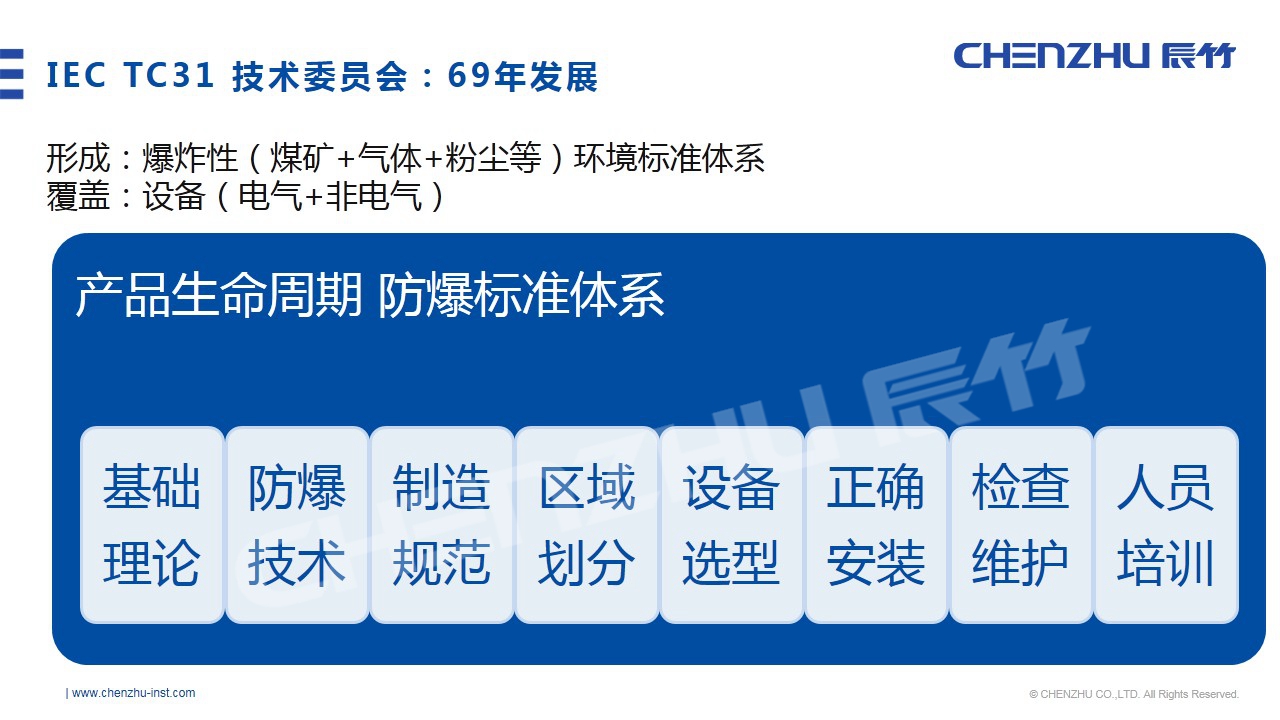

形成:爆炸性(煤矿+气体+粉尘等)环境标准体系,覆盖:设备(电气+非电气

工业防爆不得不看!国内外防爆标准化体系动态!



防爆产品国际认证体系IECEx



简介

IECEx

中文 国际电工委员会防爆电气产品认证体系

英文 IEC Scheme for Certification to Standards for Electrical Equipment for Explosive Atmospheres

指专门用于石油、化工、煤矿、轻纺、粮食加工以及军工等工业部门中可能聚集爆炸性气体、蒸气、粉尘或纤维等爆炸危险场所的电气设备的认证。

工业防爆不得不看!国内外防爆标准化体系动态!



IECEx认证体系成立于1996年,它致力于爆炸性环境用设备及其相关服务的全球性合格评定体系,旨在消除国际间对防爆设备及其相关服务的重复检验和认证,促进国际贸易,在全世界范围内接受一个标准、一张证书和一个标志。



一个标准:IEC TC31制订的 爆炸危险环境用电气设备系列标准;

一个证书:IECEx 认证证书 IECEx Certification of Conformity;

一个标志:IECEx 认证标志 (IECEx Mark of Conformity)



模式

采用国际通用的第五种认证模式,即型式检验+工厂质量体系审核+认证后监督,进行体系认证。



中国是IECEx体系的创始国之一,一直积极参与IECEx体系的建设和推广,中国认监委总工程师刘卫军为副主席。20174月,IECEx国际研讨会来华召开,为防爆工业界搭建了解跟踪交流的大平台,推动了“一带一路”沿线国家采信IECEx体系结果,践行认证服务企业的宗旨,助推中国民族产业的质量提升,助力“中国制造2025”的安全发展。

工业防爆不得不看!国内外防爆标准化体系动态!

图为2017 IECEx国际研讨会在上海隆重召开





挑战



生产技术的不断发展,规模的不断壮大,使得IEC TC31技术委员会不得不面对以下现状:



1 防爆领域、场合不断扩大

工业防爆不得不看!国内外防爆标准化体系动态!

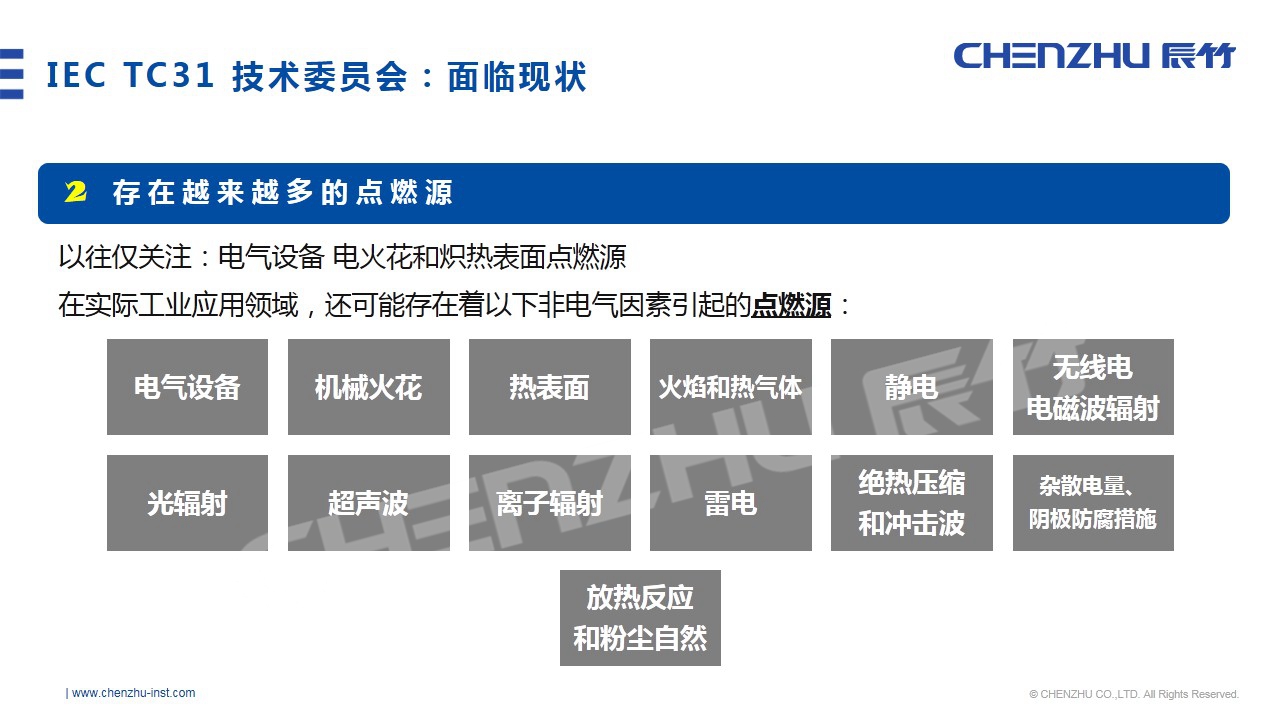

2 存在越来越多的点燃源

以往仅关注:电气设备 电火花和炽热表面点燃源

在实际工业应用领域,还可能存在着以下非电气因素引起的点燃源

工业防爆不得不看!国内外防爆标准化体系动态!



发展新方向



针对顺应市场及技术的发展,IEC TC31工作发展新方向主要在以下6个方面:

1 爆炸防治理论赋予更明确和全面的内涵

爆炸是可防、可控的à +

置换:用非可燃物质/非易燃物质替换,以阻止形成爆炸性环境。

控制:减少可燃物质的总量、避免释放或使释放减少到最小、控制释放、防止爆炸性环境的形成、收集或限制释放、避免点燃源的产生。

缓解:减少人员数量、防止爆炸转播、缓解和抑制爆炸压力、配置合适的PPE

爆炸防治是一个系统性的,防止和控制相结合。



2 对标准体系结构和范围正做重大调整

技术委员会 易名:

原: Electrical apparatus for explosive atmospheres 【爆炸性环境用电气设备】

新: Equipment for explosive atmospheres【爆炸性环境用设备】



IEC60079系列标准的名称 易名:

原:爆炸性气体环境用 电气设备

新:爆炸性环境   设备



爆炸性环境范围扩大

原:气体G

新:煤矿M、气体G、粉尘D



原: 电气设备

新: 电气设备+非电气设备




3 重视防爆产品生产质量管理体系

ISO/IEC  80079-34:2011

爆炸性环境 34部分 设备制造质量体系要求

国内等效标准正在报批



4 整体防爆要求关注各种新的点燃源

电磁波、光辐射和超声波能量控制作出了定量规定

参照欧洲制定完善的ISO/IEC80079系列

非电气设备防爆标准系列

IEC60079-0/28



5 引入“功能安全”

功能安全定义:起安全作用的E/E/PES的可靠性



基础标准:IEC61508IEC61511



等级:SIL1-SIL4



防爆对象:相关的安全装置、保护系统
(如本安关联设备、增安型电机温度检测系统、正压控制器、可燃气体探测器)



IEC60079-29-3Ed.1.0 爆炸性环境 29-3部分:气体探测器 固定式安装气体探测系统的功能安全要求。
特殊型设备标准也将引入功能安全概念。



欧洲已经于2013年前就开始制订防爆安全装置的功能安全要求标准。



6 强调安全使用说明书的重要

IEC60079-0Ed.5)“通用要求”

对产品说明书提出了明确的要求:

n  给出安全使用说明

n  列出依据的标准名称及其版本;

n  给出设备使用环境条件、主要电气参数、最高表面温度和其它限值;

n  对设备正确拆卸、装配、安装、调试、投运、使用、维护、检查和修理作出说明。



7对人提出技能要求

n  IEC60079-0Ed.4)“通用要求”
对电气装置建设相关的项目负责人员、实施(选型、安装)人员和设计(设计、选型)人员提出了强制性要求:

n  知识要求:防爆基础知识和其它通用知识

n  能力要求:特定防爆型式和设备方面的技能

n  人员评定要求

n   应按国家标准或规范定期评定;

n   具备工作职责范围所必需的知识和技能;

n   能胜任指定的工作。

n  国际IECEx体系将开展防爆专业人员能力认证。

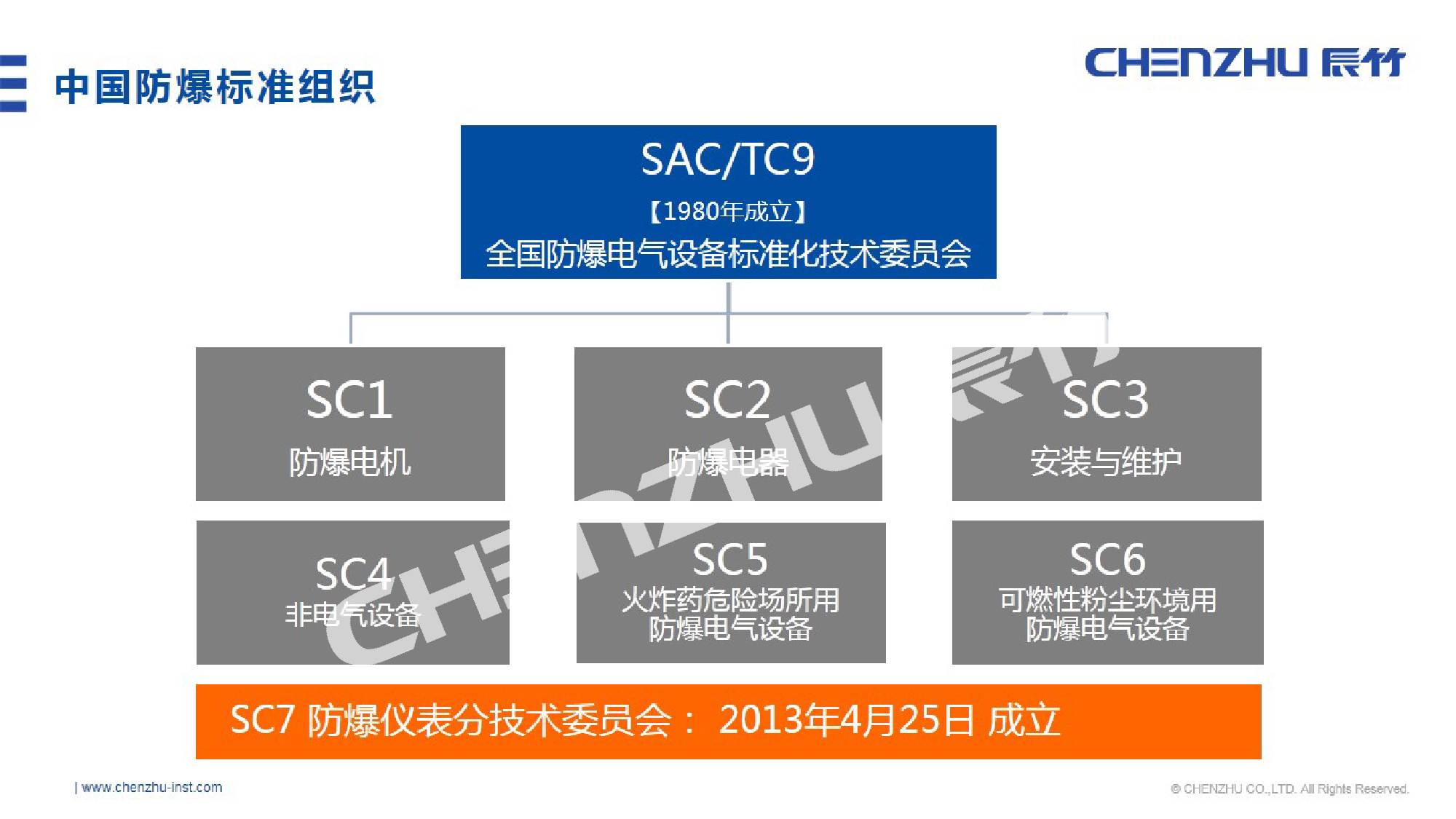

中国防爆标准组织

SAC/TC9:全国防爆电气设备标准化技术委员会,于1980年成立,原下设6个分委会,2013425日增设SC7防爆仪表分技术委员会。

工业防爆不得不看!国内外防爆标准化体系动态!

SAC/TC9/SC7全国防爆电气设备标准化技术委员会防爆仪表分技术委员会

负责仪表的防爆技术领域的国家标准制修订工作,(不涉及仪表的产品性能)

仪表发展趋势向小型化、数字化、智能化发展,(仪表的本安防爆技术领域最重要之一)

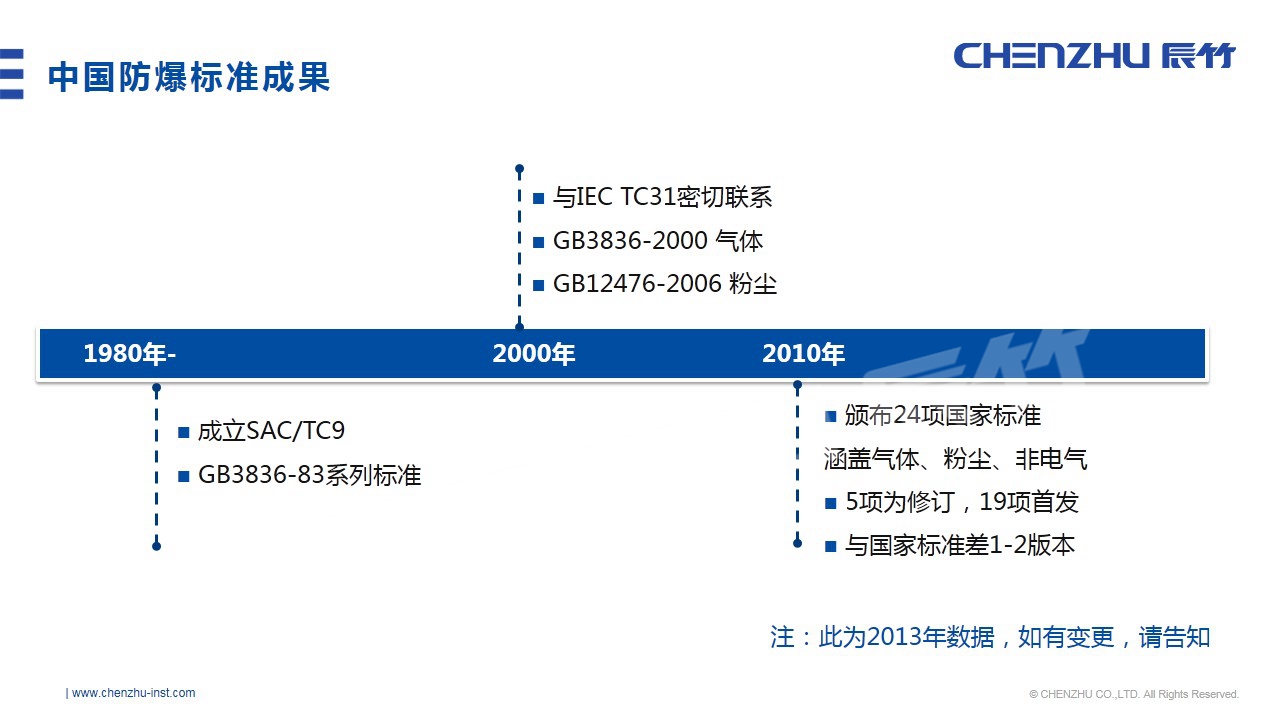

中国防爆标准成果

工业防爆不得不看!国内外防爆标准化体系动态!



随着我国化工装置、危险化学品储存设施规模大型化、生产过程自动化水平逐步提高,同步加强和规范安全仪表系统管理,十分紧迫和必要。



201411月,国家安监总局116号文件颁布《关于加强化工安全仪表系统管理的指导意见》,提及从20161月初开始对化工企业安全仪表系统(SIS)开始分步实施管理。从201611日起,大型和外商独资合资等具备条件的化工企业新建涉及“两重点一重大”的化工装置和危险化学品储存设施,要按照指导意见的要求设计符合相关标准规定的安全仪表系统。


上海辰竹仪表有限公司

上海辰竹仪表有限公司(以下简称上海辰竹)成立于20024月,由上海工业自动化仪表研究院“九·五国家重点科技攻关隔离式安全栅项目组”转制而来,是上海市高新技术企业,上海市科技小巨人(培育)企业,中国仪器仪表行业协会理事单位,仪器仪表行业“两化融合标杆企业”。人员139人,注册资本2000万元,公司办公和制造面积5000余平方米。

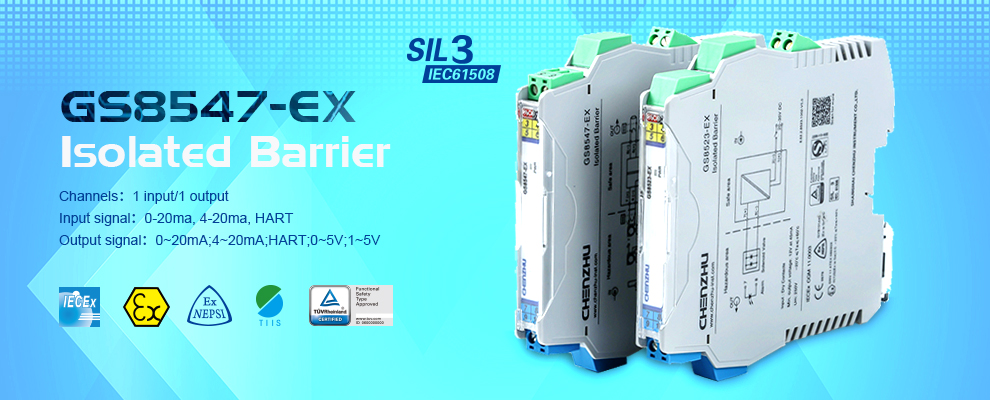

上海辰竹团队于1997年开始研究本安防爆技术, 于在2008年就开始建立IECEx防爆认证体系,并于2011年为国内获得安全栅的IECEx本安认证证书。新一代隔离式安全栅GS8500-EX系列产品13个型号均获得IECEx证书。




工业防爆不得不看!国内外防爆标准化体系动态!

工业防爆不得不看!国内外防爆标准化体系动态!


在安全栅的国际化认证的道路上,上海辰竹先后获得国际防爆认证(IECEx)、欧盟防爆认证(ATEX)、日本防爆认证(TIIS)和德国TüV功能安全SIL认证,均为国内同行取得。

工业防爆不得不看!国内外防爆标准化体系动态!


工业防爆不得不看!国内外防爆标准化体系动态!



作为一直致力于工业自动化系统防爆领域技术及产品的团队,上海辰竹乐于与国内外同行分享经验。



2014年,上海辰竹周婷女士受邀出席国际工业防爆技术论坛,并发表主题演讲。



工业防爆不得不看!国内外防爆标准化体系动态!

2016年,上海辰竹团队受邀与日本TIIS产业安全技术协会就中日双方工业自动化防爆领域的发展动态及方向进行技术交流。


工业防爆不得不看!国内外防爆标准化体系动态!

2017年,上海辰竹受邀出席2017IECEx国际研讨会

工业防爆不得不看!国内外防爆标准化体系动态!

图从左到右为:IECEx Arnhold Thorsten, 辰竹仪表王竹平,CNCA刘卫军



2017831-91日,第三届功能安全及信息安全中国技术峰会-石油化工、过程工业领域、安全仪表系统将在上海举行,作为受邀出席的民营企业代表,上海辰竹周婷女士将在峰会上于各位同仁任性功能安全产品设计实践经验,敬请期待。
