引言：2019年7月5日，国家市场监管总局发布《市场监管总局关于防爆电气等产品由生产许可转为强制性产品认证管理实施要求的公告》（国家市场监管总局2019年34号公告），明确从2019年10月1日起，防爆电气产品正式实施CCC认证。同时，对纳入CCC目录的防爆电气设备生产制造厂家取消防爆电气全国工业产品生产许可证，设备制造商在申请CCC认证的同时可同步申请中国防爆合格证。

安全栅常见的认证有：GB Ex 中国防爆认证，CCC中国强制性产品认证，IECEx国际防爆认证，ATEX欧盟防爆认证。

防爆电气产品，按照国家有关规范、标准和规定，应经过认证机构审核，取得有效防爆合格证明，在防爆本体上明示防爆标志。

防爆标准

1 [ ]：防爆关联设备

2 Ex：防爆标志，表明该电气设备符合防爆标准的一个或多个防爆型式

3 ia：防爆型式，“i”本质安全型，简称本安，分为：ia、ib、ic；

辰竹安全栅主要采用的是本安ia防爆等级，几种常见防爆保护类型见表1

表1 常见的防爆型式及原理

注1：适用于0区的保护型式，也可用于1区和2区；适用于1区的保护型式，也可用于2区；

注2：IEC最新标准中把原增安型“e”改为“eb”，适用1区；同时，将原n型防爆中的 无火花“nA”增加到增安标准中，同时防爆代号改为“ec”，适用2区。

4 ⅡC：设备类别

依据GB 3836.1，中国爆炸性环境用电气设备分为I类、II类和III类。

其中，II类设备可再分类成：IIA、IIB、IIC；III类设备可再分类成：IIIA、IIIB、IIIC。具体见 表2

表2 防爆性环境的设备分类

注1：标志II B的设备可适用于II A设备的使用条件，标注II C类的设备可适用于II A和II B类设备的使用条件；

注2：标志III B的设备可适用于III A设备的使用条件，标注III C类的设备可适用于III A或III B类设备的使用条件；

区域分类：爆炸性环境危险场所的区域划分，见表3和表4

表3 防爆性气体环境的区域划分及定义

注：依据 GB 3836.14《爆炸性环境 第14部：场所分类 爆炸性气体环境》

表4 防爆性粉尘环境的区域划分及定义

注：依据GB/T 12476.3《可燃性粉尘环境用电气设备 第3部分：存在或可能存在可燃性粉尘的场所分类》

5 T4：最高表面温度

对于II类电气设备，可标温度组别，也可仅用摄氏温度来标志该最高表面温度，或者两者都标出，但在摄氏温度之后加括号，括号内是温度组别，例如：T4或135℃或135℃（T4）；对于III类电气设备，用Txx℃来标志最高表面温度，例如：T135℃。

温度（热表面）是爆炸性气体产生爆炸的点燃源之一。每一种爆炸性气体都有一个特定的温度，在该温度下，即使没有任何外界点火源的条件下，它也可能发生点燃。

中国将爆炸性气体按其引燃温度分为T1~T6六个组别，见表5

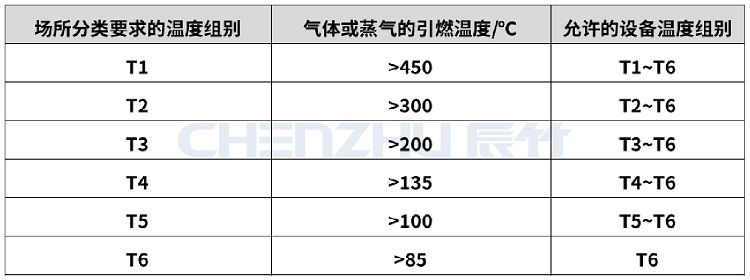

表5 温度组别与引燃温度的关系

注：对于仅安装在安全场所的关联设备，无需标出温度组别

6  Ga：设备保护级别（EPL）

根据设备成为点燃源的可能性和爆炸性气体环境、爆炸性粉尘环境及煤矿甲烷爆炸性环境所具有的不同特征而对设备规定的保护级别。

根据制造商为保护级别设立的运行参数，不同的设备保护级别必须能够起作用，具体见表6 提供的防点燃危险描述

表6 提供的防点燃危险描述

注1：可选择设备保护级别作为一套装置整体危险评定的一部分；

注2：应遵循设备选型及EPL级别对应的安装要求，符合GB/T 3836.15《爆炸性环境 第15部分：电气装置的设计、选型和安装》；

注3：通常，设备保护级别“很高”的设备可用于对应“高”和“一般”的区域，例：EPL Ga的设备可用于0区、1区和2区；EPL Gb的设备可用于1区和2区

依据GB 3836.1规定，对于大多数情况，由于特有的潜在爆炸因果关系，预定下列情况适用于危险区域使用的设备（对煤矿瓦斯环境不直接适用，因为区的概念通常不适用于煤矿），见表7

表7 EPL与区的传统对应关系（没有附加危险评定）

相关标准

下表为辰竹安全栅GB Ex认证对应的标准：

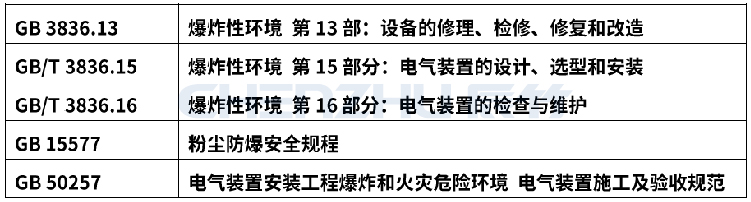

产品安装时，需符合下列标准要求进行安装：

注：防爆工程项目设计、防爆产品选型、安装、维护和验收等应符合上述规范规定的安全要求。

认证参数

安全栅作为关联设备进行防爆认证时，需计算以下认证参数：

最高输出电压Uo、最大输出电流Io、最大输出功率Po、

最大外部电容Co：由最高输出电压Uo决定，可以查GB 3836.4表A.2得到；

最大外部电感Lo：由最高输出电流Io决定，可以查GB 3836.4 图A.4得到。

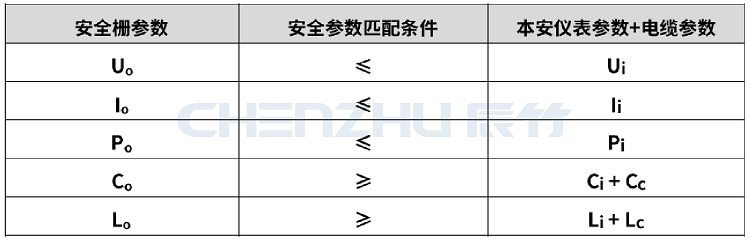

产品不同，其认证参数也不同。客户大多可遵循下表原则进行产品选型：

其中：

Uo—— 安全栅最高输出电压；Ui—— 一次仪表最高输入电压；

Io —— 安全栅最大输出电流； Ii—— 一次仪表最大输入电流；

Po—— 安全栅最大输出功率；Pi—— 一次仪表最大输入功率；

Co—— 安全栅最大外部电容；Ci—— 一次仪表内部等效电容；

Lo—— 安全栅最大外部电感；Ui—— 一次仪表内部等效电感；

Cc—— 电缆的分布电容；    Lc—— 电缆的分布电感。

认证模式及认证流程

GB Ex认证采用第1种认证模式：Type test 型式试验。

以NEPSI为例，取得防爆合格证流程如下所示：

送审产品图样和相关文件→签订合同→审图→按经确认的图样生产样机→送样→防爆试验→付清款项→出具报告与合格证（有效期5年）→样品、资料归档或取回。

注：国际通用为第5种认证模式：型式试验 + 初始工厂检查 +获证后的监督检查，CCC和IECEx均采用此种认证模式

证书标识

辰竹安全栅大都在NEPSI进行认证，相应证书标识和合格证示例如下：

1） GYB：国仪爆（国内企业）

       GYJ：国仪检（国外企业）

2） 18：年份，即2018年

3） 1353：证书号

上海辰竹仪表有限公司是一家专业生产隔离式安全栅、信号隔离器、电涌保护器和安全继电器的厂家，由上海工业自动化仪表研究所九五国家重点科技攻关“本安自控系统关联设备（安全栅）技术研究及产业化”项目组转制而来，致力于工业自动化控制系统中电气信号的防爆安全、防电磁干扰安全、防雷安全、机械安全以及功能安全等安全仪表技术的研究和实施。公司成立迄今，辰竹仪表针对爆炸性气体和粉尘环境，推出不同系列的隔离式安全栅和电涌保护器，可满足不同爆炸性环境的防爆安全控制要求。

GS8500-EX系列功能安全型隔离式安全栅融合了辰竹在信号隔离、转换、防爆、抗干扰、可靠性等方面的成熟技术，已成功应用于国内外数万个现场，得到了用户的一致好评。

-性能稳定，转换精度高，温漂低；

-产品厚度仅12.5mm，适用于紧凑型安装；

-符合爆炸性气体环境和爆炸性粉尘环境本安标准；

-现场环境适用性强，EMC符合IEC61326-3-1标准；

-可适用于G3腐蚀性环境；

-支持总线电源供电和端子供电，应用灵活；

-产品规格种类齐全，有500+种规格；

-通过TUV SIL3认证；

-入选国家安全监督总局发布的《推广先进安全技术装备目录》；
